描述
产品深度介绍

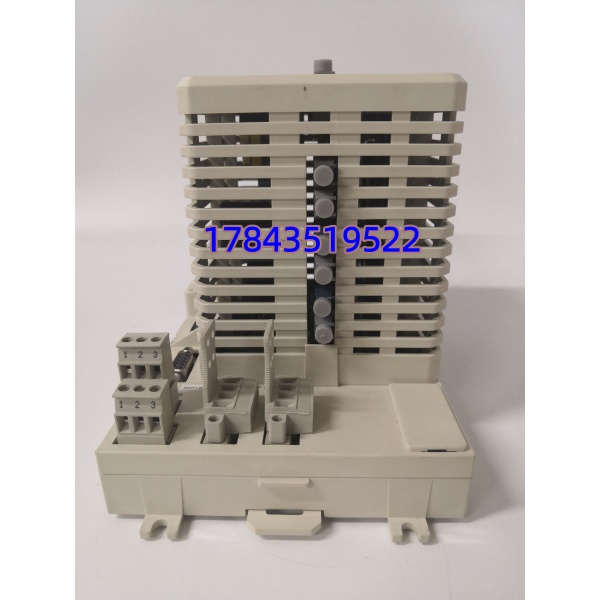

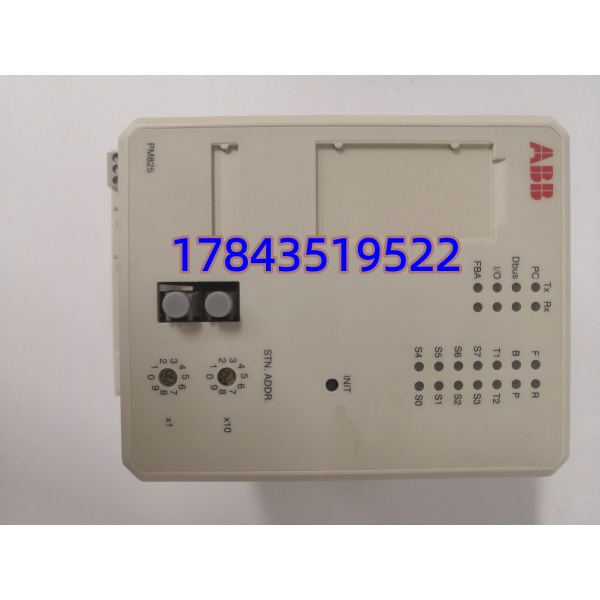

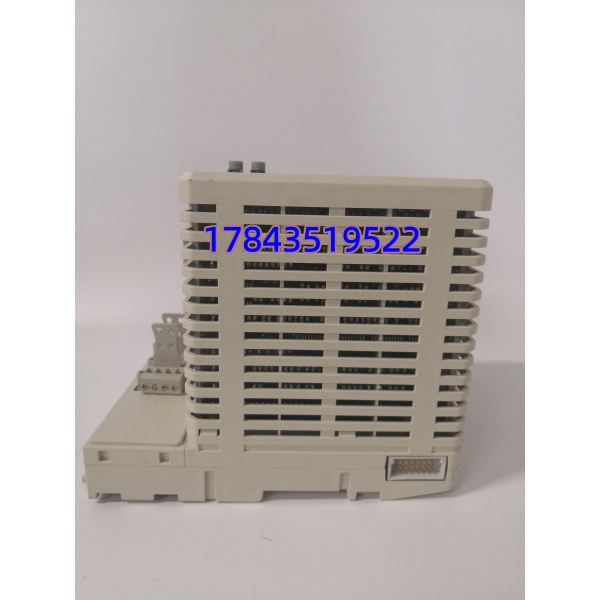

ABB PM825（3BSE010796R1）是早年 Advant OCS DCS 平台标准处理器模块，配套 TP825 专用背板组成完整控制单元，广泛应用于造纸、化工、小型火电存量老装置。模块搭载 PowerPC 工业处理器，内置程序闪存与断电保存内存，支持 IEC61131 标准控制逻辑；面板配备多组状态诊断 LED、地址拨码旋钮，自带两组 RS232 串口、本地 CEX 扩展总线，可挂载多组 S800 数字 / 模拟 I/O 子模块。整机不支持硬件冗余，多用于中小型独立控制工段；PCB 全板三防涂层，耐受车间粉尘、宽温工况，是存量 Advant OCS 装置维修替换核心备件。系统配套 Compact Control Builder 老版本编程软件，可实现连续调节、顺序联锁、SOE 事件时序记录，对接第三方变频器、分析仪仪表。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 物料编号 | PM825 / 3BSE010796R1 |
| 适配系统 | ABB Advant OCS DCS 控制系统 |
| 处理器内核 | PowerPC 604e 工业实时内核 |
| 内存配置 | 板载程序闪存，NVRAM 断电保存参数 |
| 配套底板 | TP825 专用处理器背板（不可混用新款 TP830） |
| 板载通讯 | 2×RS232 串口、CEX 本地 I/O 扩展总线、上位通讯接口 |
| I/O 扩展能力 | 背板总线挂载全套 S800 系列 DI/DO/AI/AO 模块 |
| 地址配置 | 面板两位旋转拨码设置机架站地址 |
| 供电规格 | 背板 24 VDC 供电，工作区间 20.4–28.8 VDC |
| 工作温区 | 0 ℃ ~ +55 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（机柜内安装），整机三防 PCB 涂层 |
| 安装方式 | 19 英寸标准 DIN 导轨机架卡装 |
| 冗余支持 | 仅单工运行，无硬件冗余切换功能 |
| 认证标准 | CE、UL508 工业自动化安全认证 |
| 整机功耗 | 标准满载约 9 W |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂合格证，渠道入库单据存档留存
- 丝印核验：外壳标签完整型号 PM825、物料编码 3BSE010796R1，无打磨涂改痕迹
- 外观全检：散热格栅无变形、DB9 串口针脚完好，PCB 无鼓包电容、无维修补焊，三防涂层完整
- 附件清点：原厂 TP825 配套背板、机架卡扣、产品说明书齐全
2. 上机功能实测（Advant OCS 标准仿真机架）
- 通电基础测试：接入标准 24V 背板供电，整机自检通过，RUN 指示灯稳定常亮
- 全通讯通道联调：两路 RS232 串口、CEX 扩展总线同时通讯，数据收发无丢包、无延迟
- I/O 总线兼容性测试：挂载多组 S800 DI/AI/AO 模块，总线扫描识别无遗漏点位
- 长时间老化测试：连续 72 小时满载运行，无程序死机、无 ERR 故障告警，机身温升正常
- 出具纸质完整质检报告，留存总线通讯日志、指示灯运行截图，可同步测试视频给客户核验
3. 电气安全参数检测
- 500V 摇表绝缘测试，背板供电对地、通讯端口对地绝缘阻值＞10MΩ
- 宽压供电测试：20.4–28.8V 区间切换背板电压，程序运行、总线通讯无波动
- EMC 抗干扰测试，模拟车间变频器电磁干扰，整机无随机断连、逻辑错乱
4. 固件与配置归档
- 记录模块出厂标准固件版本、面板站拨码基准配置存档
- 备份 Advant OCS 标准控制工程模板、串口通讯参数参考表，供客户现场快速调试
5. 终检封装出库
- 质检人员签字确认全项测试合格，粘贴 QC 合格标签标注检测日期
- 模块装入双层防静电袋密封，外层加厚气泡膜缓冲防护，硬质防静电纸箱封装
- 随货附带全套质检报告，整机序列号全程可溯源
