描述
关键技术规格
| 参数类别 | 具体规格 |
|---|---|
| 处理器类型 | 32位超标量 RISC 处理器 (Intel 80960HD 25/75) |
| 工作频率 | 75 MHz |
| 内存配置 | 16 MB 同步动态 RAM (电池缓冲) |
| 数据保留 | 锂缓冲电池 3.6V, >950 mAh |
| 指令处理性能 | <1.0ms (1000条指令,典型值) |
| 扫描周期 | 可配置 5ms 至 10秒 |
| 任务执行模式 | 周期性 / 事件驱动 / 尽可能快 (PLC模式) |
| 通信接口 | 以太网、PROFIBUS DP V1、FOUNDATION Fieldbus HSE、Modbus TCP/RTU、IEC 60870-5-101/104、CAN总线 |
| 串行接口 | RS-485/422/232 (支持Modbus协议, IEC 60870-5-101远动协议) |
| I/O能力 | 单控制器典型支持约1000个I/O点 |
| 冗余支持 | 支持热备冗余配置,无扰切换 |
| 工作温度 | 0°C 至 +60°C (无需强制冷却) |
| 存储温度 | -40°C 至 +85°C |
| 电源要求 | 24V DC ±10% |
| 功耗 | 典型值 6W, 最大值 10W |
| 防护等级 | IP20 (适用于控制柜内安装) |
| 认证标准 | CE, NAMUR, UL, ISA-S71.04 (G3严重性等级) |
| 尺寸 (深×高×宽) | 164mm × 202mm × 239mm |
| 重量 | 1.6 kg |
产品深度介绍

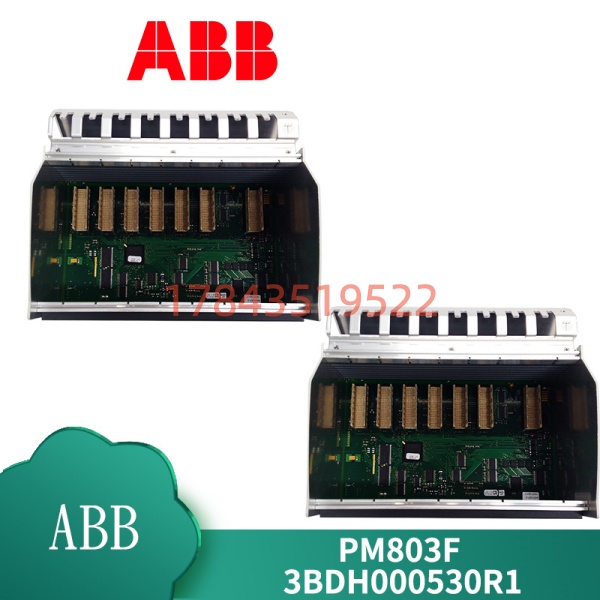

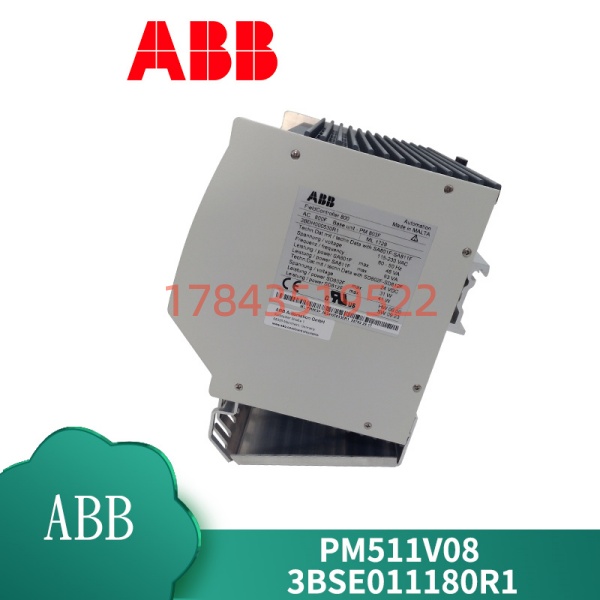

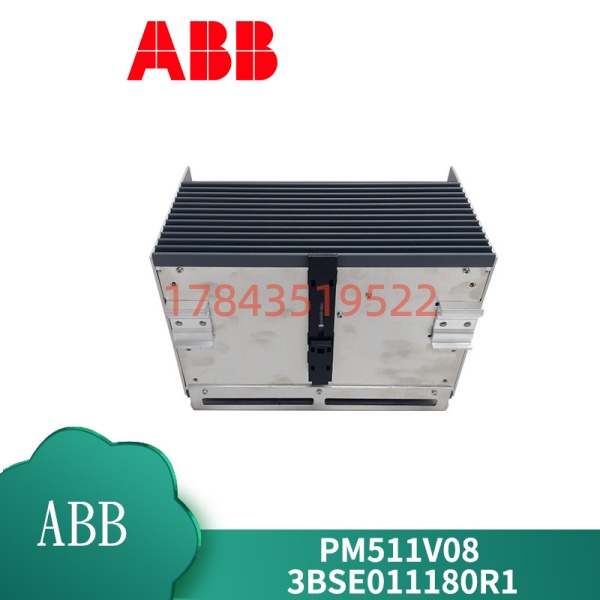

ABB PM803F (3BDH000530R1) 是 AC800F / Freelance 分布式控制系统的中央处理单元基座,采用 32位超标量 RISC 架构,配备 16 MB 电池缓冲 RAM,为工业过程控制提供可靠的实时处理能力。模块化设计允许根据应用需求灵活配置电源单元、以太网和现场总线模块,支持 PROFIBUS DP、FOUNDATION Fieldbus、Modbus、IEC 60870-5-104 等多种协议。支持热备冗余配置,确保关键过程在主控单元故障时无缝切换,保障系统连续性。
作为 AC800F 系列的核心组件,PM803F 兼容 Freelance 工程工具和 DigiVis 操作员站,通过 Control Builder F 软件实现 IEC 61131-3 标准编程 (FBD、ST、SFC 等)。尽管性能比已停产的 PM802F 低 5-10%,但凭借其成熟的平台、广泛的现场总线支持和 0-60°C 宽温运行能力,仍被广泛应用于化工、电力、水处理等过程控制领域,是 Freelance DCS 系统的理想选择。
应用场景与行业案例
工程痛点描述
过程行业的 DCS 系统升级或扩容时,新模块的兼容性和停机时间往往是工程师最头疼的问题。特别是对于已运行 10 年以上的 Freelance 系统,原厂备件逐渐停产,升级到全新平台意味着更换 I/O 模块、重写程序、重新培训操作员,工程量和风险都很高。工程师真正需要的是一个能够无缝接入现有系统、保持程序和配置兼容的”即插即用”解决方案。
典型应用场景
- 石油化工 – 过程控制 DCS用于精馏塔温度/压力/流量控制、反应釜批处理配方管理。支持 FOUNDATION Fieldbus H1/HSE 协议,直接连接智能仪表,减少转换环节。冗余配置确保控制回路永不中断。
- 电力行业 – 辅机控制系统用于汽轮机润滑油站、循环水泵、凝结水泵等辅机控制。通过 IEC 60870-5-104 协议与 SCADA 系统通信,满足电力系统远动规约要求。紧凑设计适合空间受限的电厂开关柜。
- 水处理 – SCADA 远程站控制器用于污水处理厂的曝气控制、加药系统、滤池反洗。通过 Modbus TCP 将数据上传至中心 SCADA,支持远程监控和报警。模块化设计便于根据工艺段灵活配置 I/O 点数。
- 制药行业 – GMP 批处理系统用于无菌生产环境的温度/湿度/洁净度控制、批次配方管理。支持冗余以太网接入 800xA 系统,确保审计追溯和批记录的完整性。符合 GAMP5 对电子记录的要求。
- 食品饮料 – 配料与混合控制用于原料配比、混合罐温度控制、CIP 在线清洗。支持 PROFIBUS DP 连接分布式 I/O,适应工厂车间多点控制需求。IEC 61131-3 编程环境便于快速开发和调试。
技术避坑指南
1. 固件版本不兼容 (Firmware Version Incompatibility)
问题: 要求软件版本 V7.1SP2a 或更高,旧版本 Freelance 软件可能无法识别或导致系统不稳定。
避坑:
- 更换前确认原系统 Freelance 软件版本
- 采购时明确要求固件版本或要求供应商提供版本刷新服务
- 如版本差异,需升级整个工程站和操作员站软件
真实案例: 某项目工程师更换 后,Control Builder F 无法识别控制器,提示 “Version Mismatch”。排查发现原系统为 V6.5,新模块要求 V7.1SP2a 以上。升级整个软件平台后,问题解决。
2. 电池缓冲 RAM 数据丢失
问题: 依赖电池缓冲 RAM 保存程序和数据,电池老化或安装不当可能导致数据丢失。
避坑:
- 更换前检查原模块电池电压 (正常约 3.6V)
- 新模块上机前,确认锂电池插槽 E1/E2/F1…F4 正确安装
- 定期检查电池状态,建议每 2-3 年更换一次
警示: 锂电池容量约 950 mAh,断电后数据保留时间有限。重要程序务必通过 Control Builder F 备份到工程站。
3. 接触边 RW 855F 连接问题
问题: 配备特殊接触边 RW 855F,用于连接 AC800F 模块,接触不良导致通讯失败。
避坑:
- 安装前检查接触边 RW 855F 是否清洁、无氧化
- 确保模块完全插入机架,接触边对齐
- 如有松动,重新插拔并检查固定螺丝
注意: 这是 AC800F 模块的常见故障点,通讯异常时优先检查接触边连接。
4. 现场总线模块配置错误
问题: 支持多种现场总线,但不同总线协议需对应不同模块,混用或配置错误导致通讯失败。
避坑:
- 采购前确认现场总线类型 (PROFIBUS/FF/Modbus/CAN)
- 检查现场总线模块型号与协议匹配 (如 LD 800HSE 用于 FF HSE)
- 通过 Freelance 工程工具验证总线配置参数
数据: 单个 支持最多 4 个现场总线模块,可同时运行不同协议 (如 PROFIBUS + FF + Modbus)。
5. 冗余配置同步问题
问题: 冗余配置下,两个 控制器需同步程序和数据,配置不一致可能导致切换失败。
避坑:
- 配置冗余时,确保两个控制器型号、固件版本完全一致
- 通过 Control Builder F 设置主/备份角色,配置同步以太网
- 上电后验证同步状态,检查冗余指示灯
