描述
产品详情

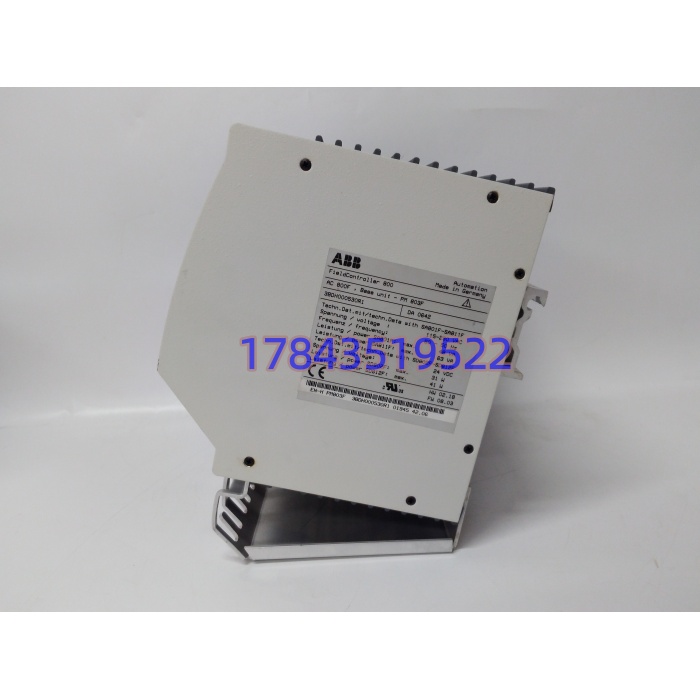

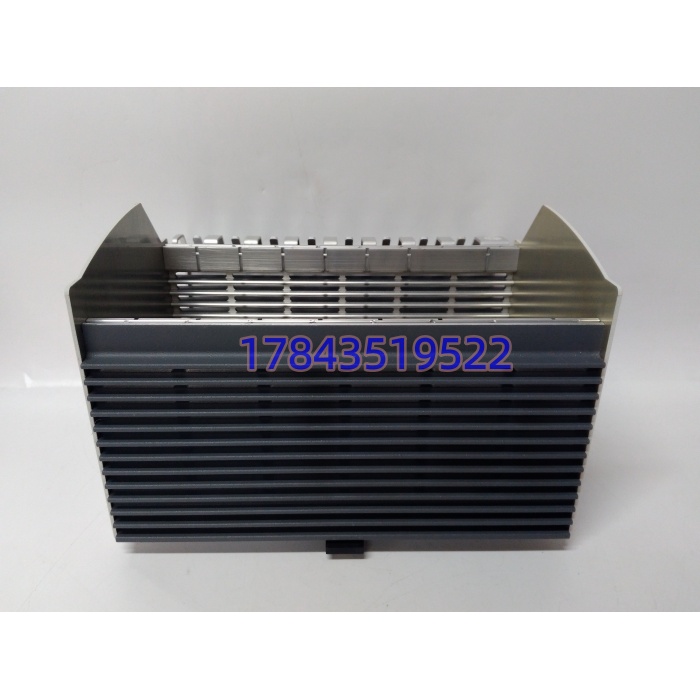

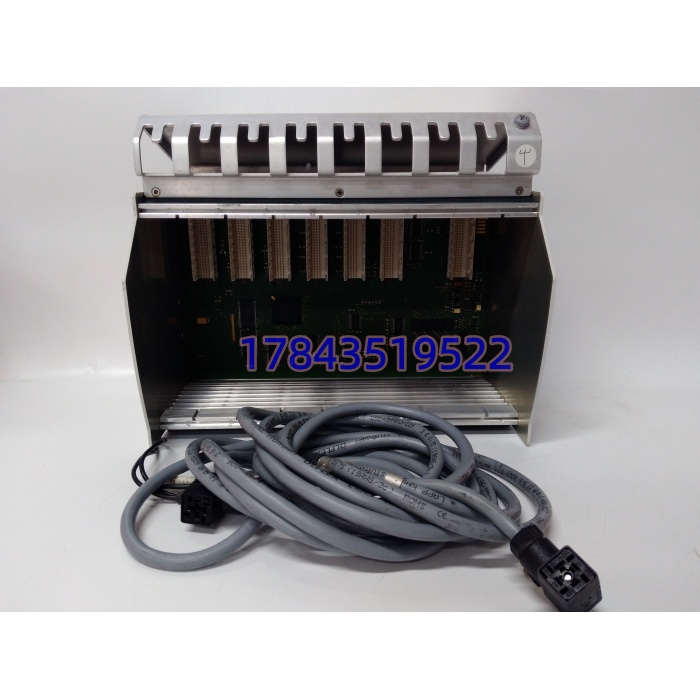

・型号：PM803F，物料号 3BDH000530R1・品牌：ABB・系列：Freelance 800F DCS
规格参数
- 硬件形态：AC800F 机架插拔式 CPU 模块，前面板 LED 状态指示灯，以太网 RJ45 口，DigiNet 总线接口
- 处理器：嵌入式实时处理器
- 用户程序存储：板载 Flash 闪存
- 内存：SRAM，依靠板载电池保持过程变量
- 通讯接口：2 路以太网；DigiNet I/O 现场总线
- 冗余：支持 1:1 控制器热冗余配置
- 供电：AC800F 机架背板 24VDC 供电
- 工作温度：0℃ ~ +60℃，控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 湿度：5%‑95% RH，无冷凝
- 重量：约 0.55kg，以实物为准
- 原产地：德国
- 生命周期：原厂停产，关闭最后一次采购；市面流通拆机、原厂翻新测试备件
- 选型提示：硬件修订、固件版本必须匹配 Freelance 工程版本；不可和 PM802F、PM804F 直接混用。
产品介绍
PM803F（3BDH000530R1）是 ABB Freelance 800F DCS 的现场控制器，负责运行工艺 PID 调节、设备顺控、安全联锁，通过 DigiNet 总线和各个 I/O 模块交换数据，以太网对接操作员站与工程师站，支持主备控制器无扰切换。
坦白讲，国内不少化工、水处理、建材老装置仍在使用 Freelance800F。整套系统迁移升级，需要重新做工程组态、更换硬件，还要申请停机窗口，现场改造阻力不小。我在现场碰到该模块常见故障：备份电池亏电造成掉电丢失变量、以太网口浪涌损坏、Flash 存储老化；固件版本不匹配，会造成冗余切换失败、控制器无法上线。
应用场景与行业案例
痛点切入：该模块是整套控制站运算核心，单 CPU 故障时，如果无冗余配置，全部调节回路、联锁直接失效，装置被迫降负荷甚至停车。机柜高温、电池超期、网络侧浪涌冲击，是主要损坏诱因。
典型场景
- 化工行业：化工厂 Freelance800F DCS，反应、精馏工艺回路与设备联锁控制。
- 水处理行业：大型污水厂、自来水厂工艺控制站。
- 建材、冶金：工厂窑炉、辅机老 DCS 系统维护替换。
真实案例：我在现场碰到某污水处理厂，PM803F 备份电池耗尽，断电重启后部分过程变量丢失，备控制器同步异常，整套控制站失去冗余保护，只能单 CPU 带病运行。现场没有同硬件修订备件，调货 7 天才拿到整机测试 CPU。在工艺低负荷时段完成更换，刷写匹配固件，下载完整工程，主备同步、冗余切换功能恢复正常。维护班组后续将 PM803F 加入 MRO 备件清单，定期巡检所有控制器备份电池状态。
