描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整物料编码 | 3BDH000530R1 |
| 短型号 | PM803F |
| 处理器架构 | 32 位 RISC，主频 400 MHz |
| 内存配置 | 16 MB SD-RAM，内置锂电池断电缓存程序与变量 |
| 额定供电 | 24 VDC，允许波动 18~30 VDC，支持双路冗余供电 |
| 整机功耗 | ≤15 W |
| 标配通讯接口 | 双路百兆以太网、RS232 调试口、CAN 总线背板、Profibus DP 扩展槽位 |
| 支持总线协议 | Profibus DP、Modbus RTU、IEC 60870-5、OPC UA |
| 冗余能力 | 支持双 CPU 冗余热备，故障切换时长＜50 ms；电源 / 网络可同步冗余配置 |
| 配套机架电源 | SD802F / SA812F，软件最低匹配 V7.1SP2a |
| 工作环境温度 | -20 ℃ ~ 60 ℃（控制柜密闭安装） |
| 防护等级 | IP20，仅允许室内控制柜安装 |
| 整机尺寸 | 239 mm × 202 mm × 164 mm |
| 整机重量 | 1.6 kg |
| 主流固件版本 | V5.0、V5.1、V5.2、V7.1 |
| 合规认证 | CE、UL/cUL 工业认证、IEC 61131-3 标准 |
| 原厂状态 | 仍有量产，升级替代型号 PM804F，机架底板兼容 |
产品深度介绍

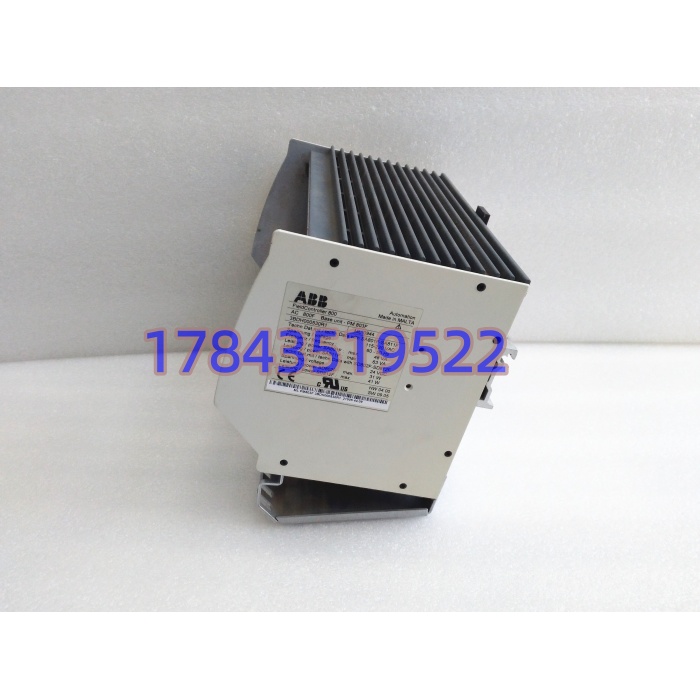

PM803F（3BDH000530R1）是 ABB Freelance AC800F 平台标准主控 CPU，广泛配套中小型化工装置、市政水处理、造纸、电厂辅控系统，承担现场 I/O 逻辑运算、PID 闭环调节、上位人机交互、远程总线数据转发全部核心任务。硬件搭载独立 32 位高速处理器，16MB 带电池缓存内存，意外断电可短期留存程序与工艺变量；原生支持双 CPU 冗余架构，单主控故障时另一套无扰接管控制，规避全线停机风险。板载双以太网实现网络冗余，可扩展 FI830F 等 Profibus 通讯卡对接远程 I/O 分站；老旧 PM802F 改造可直接同机架替换，无需更换 SD802F 底板与电源，大幅压缩装置改造停机窗口。页面价格为参考价，受汇率与市场行情浮动影响，具体成交价请详询客服获取最新报价。
入库验收检测
- 核验原厂装箱单据、机身序列号镭射码，拍摄外壳、金手指、内部 PCB 全貌；检查散热铝片无变形、电路板无维修动焊、内置锂电池无鼓包漏液，清点原厂说明书、出厂合格证。
- AC800F 真机机架测试搭建完整 AC800F 冗余测试机架，搭配 SD802F 电源、FI830F Profibus 通讯卡、AI830 模拟量模块组网；通电观测 CPU 运行 / 故障 LED 指示灯，连续 24 小时满载循环运算，Fluke 115C 万用表实时监测供电电压、整机温升，全总线点位通讯打点测试。
- 核心电气安全检测500 V 摇表实测背板总线与通讯回路绝缘电阻，数值＞10 MΩ；校验 24V 过压、短路保护触发逻辑，测试锂电池断电缓存续航能力。
- 固件与硬件配置存档读取并记录模块当前固件版本，拍摄侧面 DIP 拨码、通讯接口跳线高清照片存档，备份 CPU 默认任务周期、总线组态参数。
- 出库防护封装质检工程师签字确认完整整机测试报告，工业级防静电袋真空密封，多层防震气泡膜加厚瓦楞纸箱缓冲，贴附 QC Pass 防撕检验标签，可同步提供全套通电测试视频、多角度实拍照片供客户技术审核。
现场更换避坑指南
- 固件版本跨代冲突致全厂通讯瘫痪现场化工厂改造真实案例：运维人员直接替换全新高固件 ，原有 V4.x 系统无法识别，整条生产线 DP 总线持续报通讯超时，停机排查两天才定位固件不匹配。采购前务必锁定现场运行固件大版本。
- 更换前未拍摄 DIP 拨码，总线地址错乱CPU 侧面拨码决定背板总线站号、以太网网段参数，更换前不拍照留存，新模块默认地址与现场冲突，上位机完全无法读取工艺数据，这是现场最频繁的低级失误。
- 机架电源容量不足，CPU 频繁重启机架挂满多块 Profibus、AI/AO 卡件满载运行时，整机功耗大幅上升，SD802F 电源余量不足会导致 24V 电压跌落，CPU 随机离线、程序丢失。更换前核算机架总功耗，电源预留 20%~30% 余量。
- 干燥环境静电击穿 CPU 主板北方冬季、化工车间湿度极低，未佩戴接地防静电手环直接插拔 CPU，人体静电击穿背板通讯芯片，两万多的主控直接报废。拆装全程仅抓取金属散热外壳，严禁触碰背部金手指。
