描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位 RISC（PowerPC 603e/ARM），主频 400–800MHz |
| 内存 / 存储 | 16MB SDRAM，512KB Flash（程序 / 数据） |
| 控制周期 | 最小 1ms（可配置，支持任务优先级） |
| 通信接口 | 1×10/100Mbps 以太网（Modbus‑TCP/Profinet RT）；2×RS485（Modbus‑RTU/ASCII，115200bps）；1×USB2.0（程序下载 / 配置） |
| 扩展能力 | EB1 总线扩展，最多 16 个 I/O 模块，总点数≤256 点 |
| 供电 | 24VDC ±10%，功耗约 5–15W |
| 环境 | -20°C～+60°C（工作）；-40°C～+85°C（存储）；5%–95% RH（无凝露） |
| 尺寸 / 重量 | 185×100×60mm，约 0.65kg |
| 认证 | CE、UL、cUL，IEC 61131‑3 编程标准 |
产品深度介绍

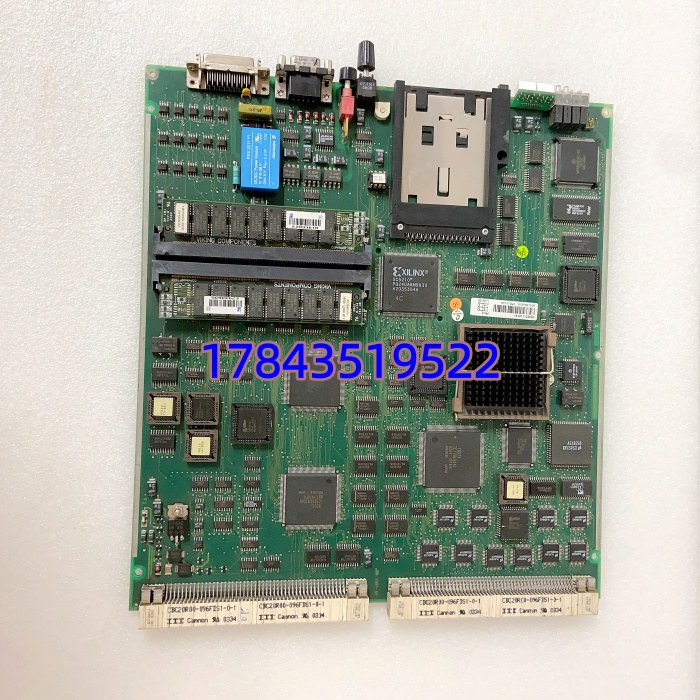

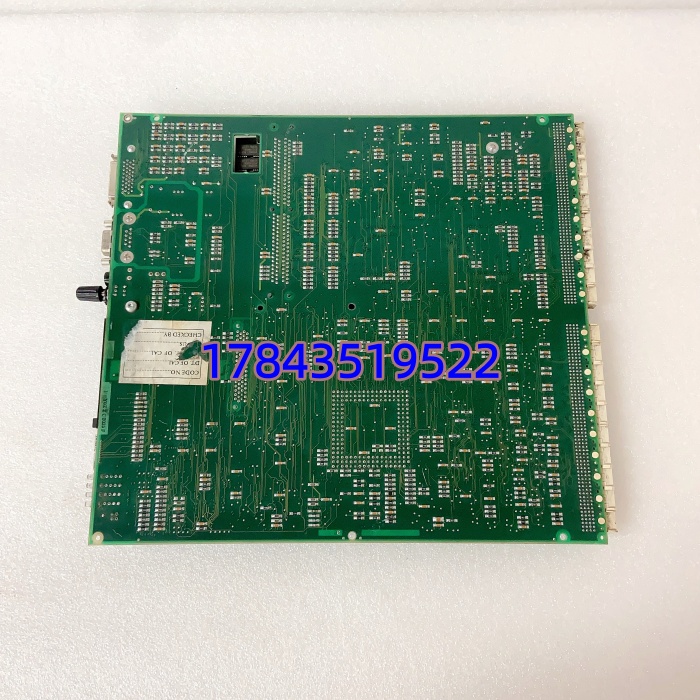

PM511V16 3BSE011181R1是 ABB AC500 PLC 平台的标准 CPU 模块，专为中小型自动化系统设计，集成高性能处理、多协议通信与灵活扩展能力。采用 32 位处理器，逻辑运算速度达0.1μs / 布尔指令，可高效执行复杂控制算法与联锁逻辑。
模块自带以太网 + 双 RS485+USB接口，无需额外通信卡即可实现上位机、HMI、变频器与仪表的联网，适配Modbus‑TCP/RTU、Profinet RT等主流协议。通过 EB1 扩展总线，可灵活搭配数字量 / 模拟量 I/O 模块，构建从16 点到 256 点的控制系统，覆盖单机到小型生产线需求。
典型应用场景
- 制造业：包装机、注塑机、机床、物料输送线的逻辑控制与联动。
- 过程辅助系统：水处理、暖通空调、泵站、空压机站的监控与调节。
- 能源与基础设施：光伏 / 风电控制柜、小型电站、楼宇自动化控制。
- 设备配套：工程机械、纺织机械、印刷设备的嵌入式控制核心。
核心卖点与差异化
- 高性价比：集成多通信口，免扩展卡即可联网，降低系统成本。
- 实时可靠：1ms 最小控制周期，支持任务优先级，保障高速 / 关键任务。
- 易用扩展：AC500 统一编程环境（CoDeSys），IEC 61131‑3 全语言支持。
- 工业级耐用：宽温、抗振动、阻燃外壳，适配恶劣车间与户外机柜环境。
替换与兼容
- ✅ 直接替换：PM511V16 3BSE011181R1（标准型号，AC500 全系列兼容）。
- ✅ 兼容 I/O：AC500 系列所有 I/O 模块（如 DC501、AI501、AO501 等）。
- ❌ 不兼容：非 AC500 平台（如 AC800M、S7、ControlLogix）。
质量检测要点
- 外观 / 丝印 / 序列号核验，原装标签清晰无涂改。
- 上电自检：LED 状态正常，无报错。
- 通信测试：以太网 / RS485/USB 均正常，协议连通。
- 逻辑测试：运行标准程序，指令执行无误。
- 老化：24 小时满载运行，温度 / 电流稳定无异常。
现场安装与编程提示
- 固件匹配：新 CPU 固件需与 AC500 编程软件（Control Builder M/CoDeSys）版本兼容。
- IP 规划：以太网口默认 IP 需现场修改，避免冲突。
- 接地与屏蔽：通信线用屏蔽线，单端接地，减少 EMI 干扰。
- 编程：支持 LD/FBD/ST/SCL，符合 IEC 61131‑3，上手快。
