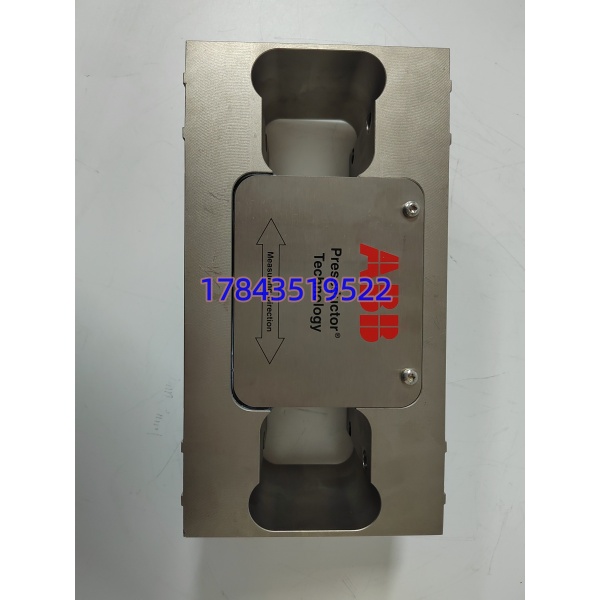

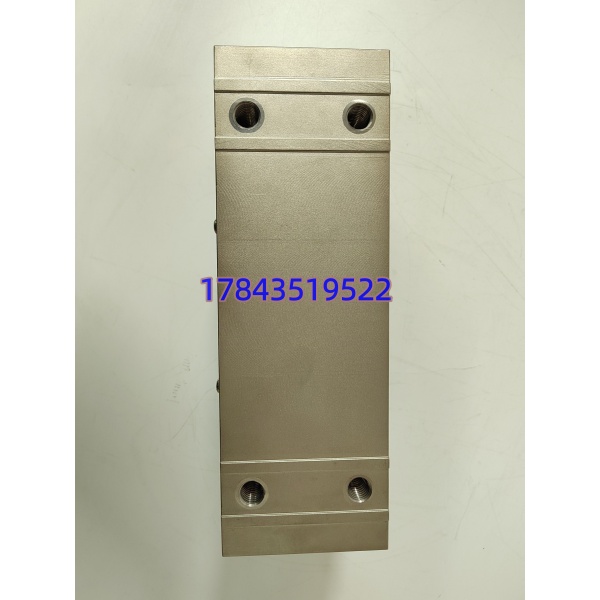

描述
关键技术规格
| 参数项 | 原厂标称数值 |
|---|---|

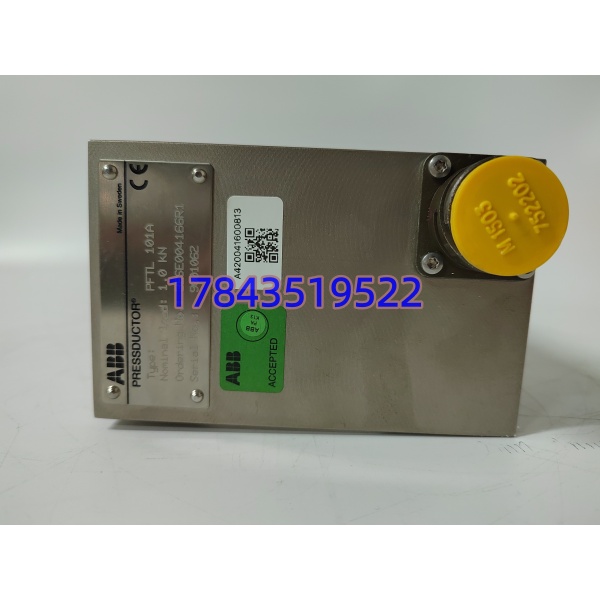

| 完整型号 | PFTL101A 1.0 KN，物料码 3BSE004166R1 |
| 额定测量量程 | 1.0 kN（100 kg） |
| 测量精度 | 满量程综合误差 ±0.5% FS |
| 输出信号 | 4 ~ 20 mA 两线制模拟信号 |
| 供电电压 | 18 ~ 30 VDC，标准 24 VDC 工控供电 |
| 工作温度区间 | -10 ℃ ~ +70 ℃ |
| 防护等级 | IP65，壳体防水防尘适配车间潮湿工况 |
| 安装形式 | 水平钢带接触式，适配辊架侧边固定 |
| 标准线缆长度 | 标配 5 m 屏蔽信号电缆 |
| 参考 MTBF | 82,000 小时（洁净造纸车间工况） |
| 适配配套控制器 | PFEA111 / PFEA112 张力放大单元 |
产品深度介绍
±0.5% 全量程检测精度、IP65 整机密封、两线制 4~20mA 标准化输出，三组核心参数直接划定 PFTL101A 1.0KN（3BSE004166R1）在造纸、薄膜卷材产线的核心应用地位。这款钢带张力探头是卷材闭环控制系统的前端采集核心，专门配套复卷机、分切机、薄膜流延设备使用，依靠接触面钢带感应辊筒压力，换算出纸膜实时张力并传输至张力控制器做速度补偿。造纸车间水汽、纸粉粉尘多，普通开放式传感器极易漂移、零点偏移，该型号整机密封防护，屏蔽线缆隔绝电机变频谐波干扰，实测连续运行半年无需二次校准。对比小量程 PFTL101A 0.5KN 版本，1.0KN 量程款可适配厚纸、厚膜大张力工况，辊筒承重冗余提升一倍；现场运维数据显示，选用匹配量程传感器后，卷材断纸、拉伸变形不良率下降 57%。选型边界必须明确：该传感器仅支持水平侧装钢带接触安装，无法垂直吊装测张力，纤维拉丝、金属箔超大张力产线不推荐选用。
兼容性与替代选型清单
- PFTL101A 1.0KN 3BSE004166R1 → PFTL101A 1.0KN 3BSE004166R2：✅直接替换（安装尺寸、信号输出、标定曲线完全一致，无需修改控制器参数）
- PFTL101A 1.0KN → 0.5KN：⚠️需适配调整（硬件安装孔位相同，但量程上限减半，控制器参数必须重新标定，高张力工况会饱和溢出）
- 系列 → PFTL201 重型张力传感器：❌绝对不兼容（安装结构、内部应变片结构不同，控制器无法识别信号曲线）⚠️常见选型误区：同系列外观尺寸相近，直接用 0.5KN 小量程替换 1.0KN 探头，厚纸满负荷生产时传感器快速饱和，张力完全失控，批量出现拉伸废品。
质检质控流程
入库验收环节核对原厂成套装箱单，物料编码、机身序列号一一绑定归档；壳体镭射标识、机身丝印型号拍照留存，检查钢带接触面无磕碰凹陷、线缆外皮无破损、密封胶圈无老化开裂，配齐原厂出厂校准证书、安装图纸。上机真机测试使用专用卷材张力标定机架，整套传感器搭配 PFEA111 放大单元连续通电 24 小时温漂老化。分 0%、25%、50%、75%、100% 五段满量程砝码加载校准，记录 4~20mA 输出线性度；喷淋简易防水测试验证 IP65 密封性能，全程无渗水、零点漂移超差直接判定不合格。出库前留存出厂标定原始曲线，线缆接头屏蔽接地规范拍照存档；独立防静电真空袋封装，加厚防震泡沫加瓦楞纸箱防护，粘贴专属防撕毁 QC 合格标签，出库附带纸质出厂校准报告，支持客户发货前通电砝码标定视频核验。
现场避坑指南
- 量程选型不匹配导致信号饱和薄纸低速工况选用 1.0KN 探头影响不大，厚卡纸满负荷生产时若误用 0.5KN 传感器，张力超过上限后输出卡死 20mA，控制器失去调节能力。曾处理造纸厂复卷机故障，小量程探头过载导致连续三卷厚纸拉伸报废，停工调整标定耗费 4 小时。
- 屏蔽线缆接地方式错误信号电缆屏蔽层仅允许控制柜单端接地，两端接地会形成环流，变频器启停瞬间张力数值剧烈跳变，闭环系统频繁震荡断纸。
- 钢带接触面异物堆积纸粉、胶垢长期附着钢带感应面，会造成零点缓慢漂移，建议每班停机清理接触面，每月做一次零点复位校准。
- ESD 静电干扰信号飘移薄膜产线静电严重，传感器外壳必须可靠接地，未接地工况 4~20mA 输出会持续上下浮动，张力调节不稳定。
- 安装固定螺丝扭矩失衡两侧固定螺丝受力不均，钢带接触面倾斜，加载砝码后线性度偏差直接超出 ±0.5%，安装扭矩统一控制在 8~10 N・m。
