描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | PFSK142 / 3BSE006505R1 |
| 适配控制器 | ABB AC400 全系列 Advant 控制器机架 |
| 总线协议 | MasterBus300 专用 I/O 背板总线 |
| 总线传输速率 | 最高 1 Mbps |
| 单卡最大 I/O 容量 | 最多挂载 32 台 S800 MTU/GRBTU 端子底座 |
| 电气隔离等级 | 总线侧与控制器逻辑侧 500 V AC 光电隔离 |
| 硬件接口 | 专用 MasterBus300 圆形总线接口，自带 120Ω 终端电阻拨码 |
| 背板供电 | AC400 机架背板 24 V DC，典型功耗 4.8 W |
| 状态诊断指示灯 | RUN 运行、ERR 故障、BUS 总线通讯三路 LED |
| 维护特性 | 支持热插拔更换，固件可通过上位 Advant Builder 在线升级 |
| 工作温度 | -20 ℃ ~ +60 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 安装方式 | AC400 标准单槽位插拔式安装 |
| 整机尺寸 | 248 mm × 122 mm × 22 mm |
| 整机重量 | 约 0.18 kg |
| 合规标准 | CE、UL、IEC 61000 工业电磁兼容、IEC 61131 控制标准 |
产品深度介绍

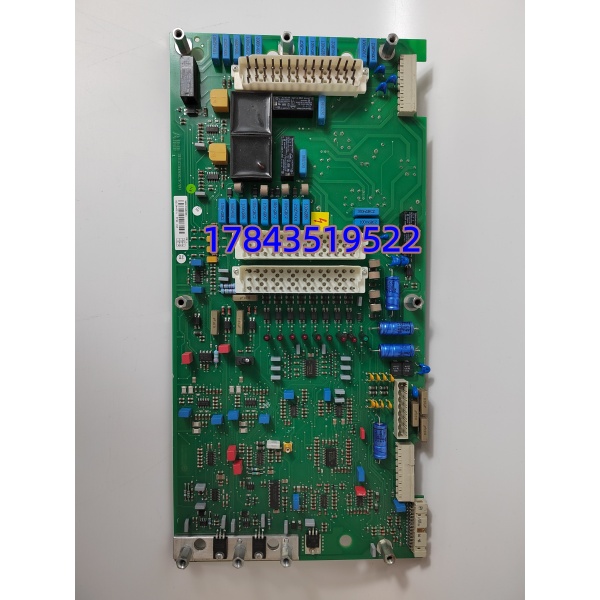

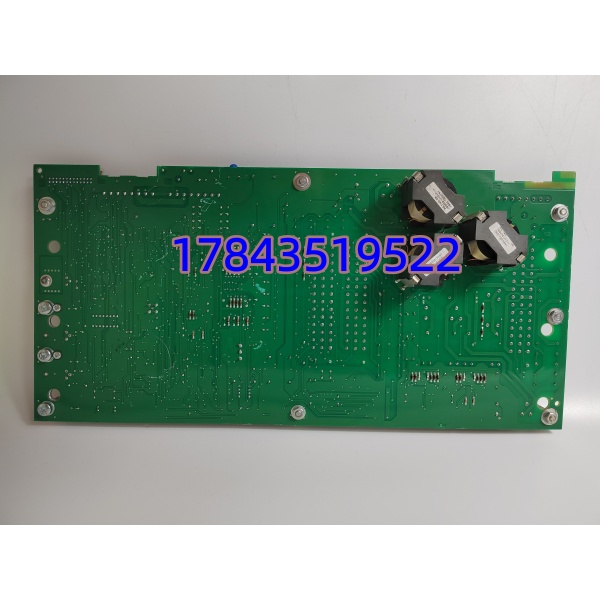

PFSK142（3BSE006505R1）是 ABB AC400 老款 DCS 专属 MasterBus300 本地总线通讯卡，仅能配套 AC400 控制器使用，无法和 AC800M 系列 CI801 总线卡通用。模块作为主控单元与现场 S800 I/O 采集底座的数据枢纽，所有模拟量、数字量、变频器 DriveBus 信号均通过该卡完成双向传输，是整套系统 I/O 交互的核心硬件。
板卡内置独立总线处理芯片，I/O 读写运算不占用控制器主扫描周期，多点位负载下不会出现回路卡顿、数据延迟；总线接口集成硬件隔离电路，隔绝变频器、大功率电机产生的高频干扰，避免整架 I/O 随机离线。该型号原厂已全面停产，海外调货周期 9~13 周，国内电厂、化工存量老旧 AC400 装置高度依赖现货备件；更换备件后无需重新组态 IO 点位，直接复用原有总线地址配置即可投运，大幅缩短装置停机调试时长。
应用场景与行业案例
工程痛点描述PFSK142 总线芯片损坏后，全部 S800 I/O 子站与控制器失联，操作站无温度、压力、流量工艺数据，调节回路、安全联锁全部失效，装置只能就地人工值守。连续生产装置无法长期离线运行，原厂停产备件供货周期极长，故障期间安全管控与产能损失双重承压。
典型应用场景
- 火力发电厂 – 锅炉、汽机 老机组 DCS给水、炉膛、汽机测点 S800 I/O 集中采集，总线稳定传输 PID 调节与 ETS 联锁信号。
- 石油炼化 – 精馏、加氢老旧 Advant OCS 装置防爆区域变送器、切断阀信号采集，隔离电路抵御厂区大功率泵机电磁干扰。
- 制浆造纸 – 蒸煮、纸机传动控制系统多台 ACS 变频器通过 GRBTU 底座接入 MasterBus300，同步传输张力、速度闭环数据。
- 煤化工空分装置 – 增压机、换热站监控系统多点分布式 I/O 机架组网，单卡承载大量现场采集点位，降低布线施工成本。
- 城市热力电厂 – 换热站、锅炉辅控老旧 DCS 改造替换老化失效 PFSK142 总线卡，恢复管网温度、液位远程自动调节。
真实抢修案例去年深秋，华中某化工精馏装置 DCS 所有现场测点全部断线，机架诊断定位 PFSK142 3BSE006505R1 总线通讯硬件故障，中控画面无任何工艺数值，精馏塔无法自动控温控压。联系 ABB 原厂调货周期 12 周，长期人工监盘存在超压泄漏安全隐患。
客户连夜调取现货，完成 MasterBus300 总线全点位仿真、I/O 读写测试后 24 小时发出，48 小时送达厂区。电气工程师断电热插拔更换总线卡，复刻旧卡终端电阻拨码档位，上电后所有 S800 AI/DI/AO/DO 点位、变频器通讯瞬间恢复，整套调节回路、高低限联锁正常投用。后期该企业采购 2 块 PFSK142 作为两套精馏装置应急备用总线卡。
