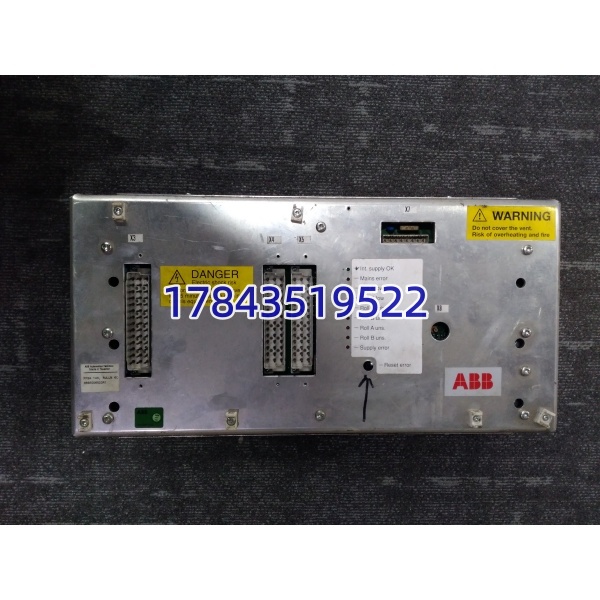

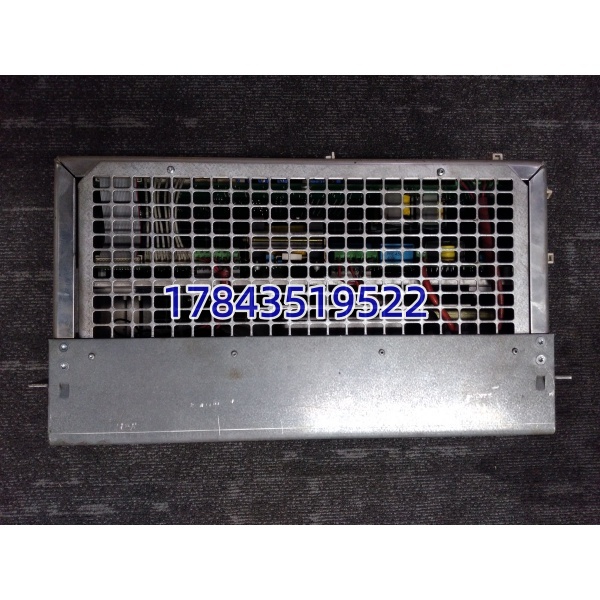

ABB PFSA140 3BSE003816R1

产品深度介绍

ABB PFSA140 3BSE003816R1 是电厂励磁及工控系统配套专用控制板卡，承担现场模拟量、开关量信号采集与内部逻辑运算任务。板卡采用工业级元器件布局，整板做防潮防腐涂层，适配电站粉尘大、电磁干扰强的运行环境。

该板卡为系统核心处理单元，负责闭环调节信号运算与回路指令输出，同型号备件可直接对位替换，无需改动机柜接线。适配老旧机组扩容与故障板卡更换，能缩短现场停机检修时长，维持机组稳定运行状态。

应用场景与行业案例

工程痛点描述

电厂老旧励磁系统运行年限久，控制板卡容易出现采样漂移、指令输出异常，引发机组电压波动、无功不稳。原厂订货周期长，机组长时间带故障运行存在并网安全隐患，临时找替换件又容易遇到版本不匹配。

典型应用场景

1. 火力发电厂 励磁控制系统用于汽轮发电机组励磁柜内部逻辑处理与信号采集，保障机端电压与功率因数稳定。
2. 水力发电厂 机组自控柜适配水轮发电机组励磁调节回路，长期连续在线运行，耐受机房潮湿温差环境。
3. 化工冶金自备电站厂区自备发电机组工控机柜板卡备件，现场变频器、高压设备干扰多，板卡抗干扰能力适配工况。
4. 能源企业 老旧系统改造老旧 ABB 工控、励磁系统升级替换备件，兼容原有机架与接线布局，改造不用整体换柜。

真实案例

去年冬季，西南某自备热电厂励磁系统出现工况异常，后台频繁报信号采样故障，排查确认 PFSA140 3BSE003816R1 板卡老化失效。

咨询原厂售后，订货交期超过 5 周，机组只能降负荷保守运行，每天发电量损耗明显。

客户联系我们确认有全新原装现货，我们入库后使用专用测试机架完成通电自检、信号回路模拟及 24 小时带载老化测试，用 Fluke 仪器校验采样精度，出具测试记录后即刻安排发货。

现场工程师拆装前拍照记录板卡跳线与插槽对位，直接原位插拔替换，核对基础参数后一次性上电正常，励磁调节恢复平稳，机组即刻恢复满负荷运行。

后续该电厂纳入常备备件清单，预留同款板卡做应急兜底。

ABB PFSA140 3BSE003816R1

质量控制流程

入库验收检测

核验原厂装箱单、机身序列号与标签信息；外观检查无腐蚀、无划痕、无焊补维修痕迹；核对出厂合格证及配套资料。

上机功能测试

采用 ABB 工控专用测试机架，接入 24 VDC 标准工业电源；完成通电指示灯自检、内部通讯握手、全回路信号模拟测试；连续 24 小时带电老化，全程监测板卡温升与运行状态，可提供测试照片与视频。

电气参数测试

使用 500V 摇表开展绝缘电阻检测，绝缘阻值大于 10 MΩ；完成接地连续性测试及常规耐压检测，符合原厂电气标准。

固件配置验证

读取板卡固化程序版本并备份存档，记录原厂默认跳线与拨码位置，方便现场直接复刻配置。

最终质检与包装

质检人员逐项核验签字确认；采用专业防静电袋真空密封，外层气泡膜缓冲防护，独立硬纸箱封装，粘贴 QC 合格标签与出库日期。

技术避坑指南

固件版本差异

同型号 PFSA140 3BSE003816R1 存在多个固件程序版本，不同版本逻辑算法略有区别，直接上机可能出现采样偏差、调节逻辑不匹配。替换前务必记录旧板卡版本，采购时匹配一致固件，版本不符可提前做适配处理。

拨码跳线切勿乱调

板卡上配置跳线与拨码决定站点地址、工作模式，出厂默认适配常规工况。拆机一定先拍照留存原有位置，新板卡严格对照复刻，不要凭经验随意改动。

插槽与端子对位错误

机柜背板插槽针脚密集，插拔时容易错位歪斜，强行插入会造成针脚弯折、板卡烧毁。插拔保持垂直对位，轻插轻拔，避免蛮力操作。

供电电源余量不足

单块板卡功耗约 10 W，同机柜多块板卡共用电源时，需预留 20% 以上功率余量，防止电源过载导致板卡间歇性重启、采样跳变。

忽视静电防护

秋冬干燥季节静电强度高，板卡精密芯片极易被静电击穿。拆装全程佩戴防静电手环，在防静电垫上作业，禁止徒手触碰板卡电路触点。
