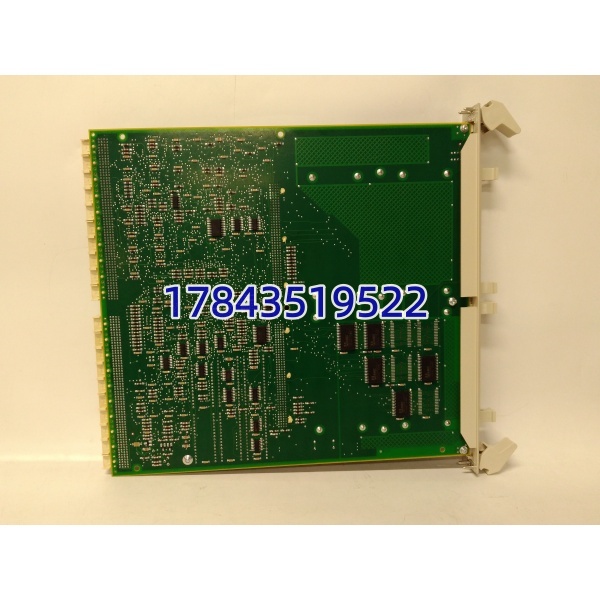

ABB PFSA140 3BSE003816R1 | 励磁控制电源模块

描述

关键技术规格

ABB SC560 3BSE008105R1

产品深度介绍

ABB PFSA140（3BSE003816R1）是励磁控制系统专用电源调理板卡，主要为励磁调节主板、信号采集回路提供稳定多路低压电源。板卡集成滤波电路与隔离转换单元，可削弱励磁柜内谐波、高频干扰，保证控制回路供电稳定。

板卡采用工业级元器件，长期适配电厂励磁柜高温、多粉尘、强电磁的运行环境。整体结构贴合原厂机架安装尺寸，针脚与背板定义完全匹配，老旧机组现场故障时可直接原位替换，无需改动接线与控制程序。

应用场景与行业痛点

大量服役二十年以上火力、水电发电机组，普遍搭载 ABB 早期励磁成套系统。长期运行后，电源类板卡容易出现电容老化、电压漂移，引发励磁波动、系统报警，严重时触发机组降负荷。该类专用板卡原厂早已停止量产，常规通用电源板无法替代，一旦损坏，维修周期长，直接影响机组安全稳定运行。

典型应用场景

1. 火电发电机组励磁系统作为励磁柜内部供电核心板件，保障励磁调节、脉冲触发回路稳定工作。
2. 水电厂机组励磁控制单元适配水电现场潮湿环境，隔离外界干扰，维持励磁参数精准调节。
3. 工矿自备电厂励磁改造项目老旧励磁系统局部备件更换，无需整体改造，控制检修成本。
4. 园区分布式能源电站存量 ABB 成套控制设备维护，用作应急备用关键卡件。

真实案例

中部某自备电厂两台汽轮发电机组，配套 ABB 原装励磁设备常年运行。现场 PFSA140 板卡出现老化，后台频繁弹出电源异常告警，励磁电压小幅波动。原厂订货周期超过三个月，机组无法长期带病运行。现场更换 3BSE003816R1 全新板卡后，告警完全消除，励磁输出曲线恢复平稳，机组各项参数回归标准区间。后续电厂将该型号纳入常备备件清单，规避突发故障停机风险。

质量透明化检测 SOP

1. 入库验收检测核对 3BSE003816R1 原厂物料编码与铭牌信息，检查板卡线路无腐蚀、焊点无脱焊、金手指无氧化。核对出厂资料与配件，完成货源信息登记追溯。
2. 上机功能测试使用励磁系统专用模拟测试机架，完成通电空载测试。检测各路输出电压精度，连续 24 小时通电老化，记录板卡温升与运行状态，同步出具书面测试记录。
3. 电气参数测试采用 Fluke 115 设备完成通断与电压采样检测，使用 500V 摇表执行绝缘测试，确保强弱电隔离指标符合工业标准。
4. 硬件配置存档拍摄板卡金手指、跳线位置、标签编码，留存存档照片，方便客户安装前对照核对。
5. 最终质检与包装质检人员逐项确认合格后，单独使用防静电袋密封，外层搭配缓冲纸箱包装，粘贴质检合格标签后出库，可提供实测照片。

技术避坑指南

1. 板卡型号混淆❗励磁系统同款外观板卡存在多个版本编号，3BSE003816R1为唯一匹配型号，错装会导致上电报错、回路短路。
2. 金手指接触不良长期存放易氧化，上机前使用专用清洁棉擦拭金手指，避免接触不良引发供电断续。
3. 柜内环境干扰励磁柜内变频器、整流模块干扰较强，更换后检查屏蔽接地，单端接地规范，减少信号漂移。
4. 带电操作风险励磁柜属于高压高危区域，更换板卡必须完全断电、验电后作业，防止高压串入烧毁板卡。
5. 备件储备建议该型号已停产，机组建议常备 1 至 2 块备用板卡，减少故障等待货期造成的生产压力
