产品详情
・型号：PFRL101（PFRL101A / PFRL101B / PFRL101C / PFRL101D，后缀搭配额定载荷）・品牌：ABB・系列：Pressductor 磁弹性张力测量系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 测量原理 | Pressductor 磁弹性测力原理，无应变片、无机械磨损 |
| 子型号量程 | PFRL101A：0.5kN；PFRL101B：1.0kN；PFRL101C：2.0kN；PFRL101D：3.0kN（以原厂手册为准） |
| 激励电压 | 5‑15VDC 直流供电 |
| 输出信号 | mV/V 模拟信号输出 |
| 整机精度等级 | 满量程 ±0.1%（25℃） |
| 线性误差 | ≤±0.05% 满量程（以原厂手册为准） |
| 防护等级 | IP65，适合车间潮湿粉尘环境 |
| 工作温度 | -10℃~+70℃ |
| 储存温度 | -40℃~+85℃ |
| 适配放大器 | PFEA111、PFEA112 张力处理单元 |
| 故障高发器件 | 内置磁弹性感应元件、航空插头、线缆屏蔽层 |
| 硬件状态 | 原厂停产；市面流通 NOS 库存件、拆机校验备件 |
产品介绍

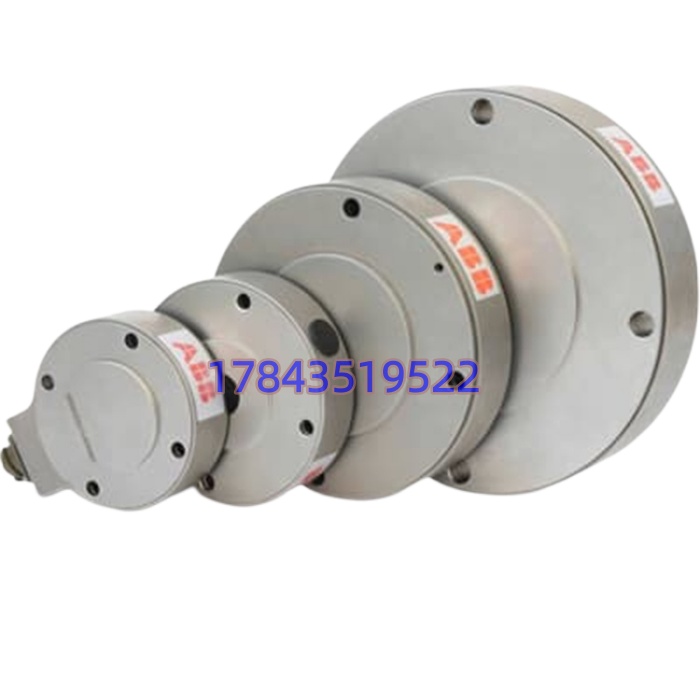

PFRL101 是辊轴安装径向张力传感器，直接套在惰辊轴端，检测卷材经过辊子带来的径向作用力。它依靠磁弹性材料的磁导率随应力变化的特性实现测量，内部没有易损耗的应变片，抗过载能力优于普通应变片传感器。传感器输出微弱 mV/V 信号，需要送到 PFEA 放大器放大、滤波之后，送给传动控制器参与张力闭环调节。
我在现场遇到过不少踩坑。A/B/C/D 不同后缀代表不同额定载荷，物理外形接近，不能互相替换，量程选小容易造成元件不可逆损伤。航空插头进水、屏蔽线缆破损，会出现张力读数漂移，故障现象容易被误判为放大器板卡损坏。传感器本体不存储任何参数，全部标定系数保存在 PFEA 放大器。
应用场景与行业案例
痛点切入：造纸、薄膜、冶金处理线，PFRL101 传感器一旦损坏，整条产线张力闭环失效，卷材会出现断带、褶皱、厚度偏差。该型号已经停产，没有全新原厂供货；备件到货之后，必须做整机标定，不能直接上机投用。
典型场景‑ 造纸厂复卷机：纸幅张力实时采集，实现卷取闭环控制。‑ 薄膜涂布生产线：薄膜走料张力检测，降低薄膜拉伸断裂概率。‑ 冶金带钢处理线：薄带材张力测量，保障带材表面质量。‑ 在运老产线维护：传感器元件老化、插头损坏，采购备件恢复张力测量回路。
真实案例某薄膜生产线，张力读数持续漂移，维护人员优先更换 PFEA112 放大器，故障依旧。进一步排查，PFRL101B 传感器航空插头内部进水腐蚀，信号输出不稳定。更换校验完成的同量程拆机传感器，重新做张力标定，产线闭环控制恢复稳定。工程师事后感慨，张力回路故障排查，传感器和放大器两边都要覆盖，不能只盯着柜内板卡。
