描述
关键技术规格
- 供电：24VDC（18–36VDC 宽范围），功耗≤15W
- 输入：4 路称重 / 张力传感器输入；2 路模拟量输入（±10V/4–20mA）
- 输出：6 路可配置模拟量（0–10V 或 0/4–20mA）；4 路数字输出；1 路数字输入；1 路报警继电器（250VAC/30VDC，1A）
- 通讯：集成 Profibus‑DP（DP‑V0/DP‑V1），波特率 9.6Kbps–12Mbps 自动适配
- 精度：稳态≤±0.5% FS，动态≤±1% FS，响应时间＜10ms
- 显示：6 位背光 LCD，可显示总和 / 差值 / 单通道张力
- 安装：标准 DIN 导轨（4TE），尺寸 105×160×120mm，重量约 0.8kg
- 环境：工作‑10℃～+55℃；存储‑25℃～+70℃；IP20；抗 EMC（IEC 61000‑4）
- 认证：CE、UL、ATEX、DNV‑GL；MTBF＞300,000 小时
产品深度介绍

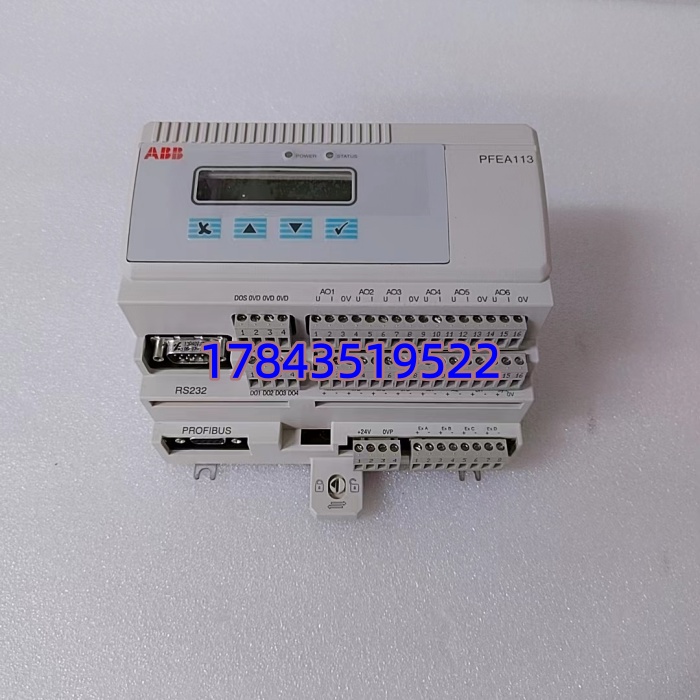

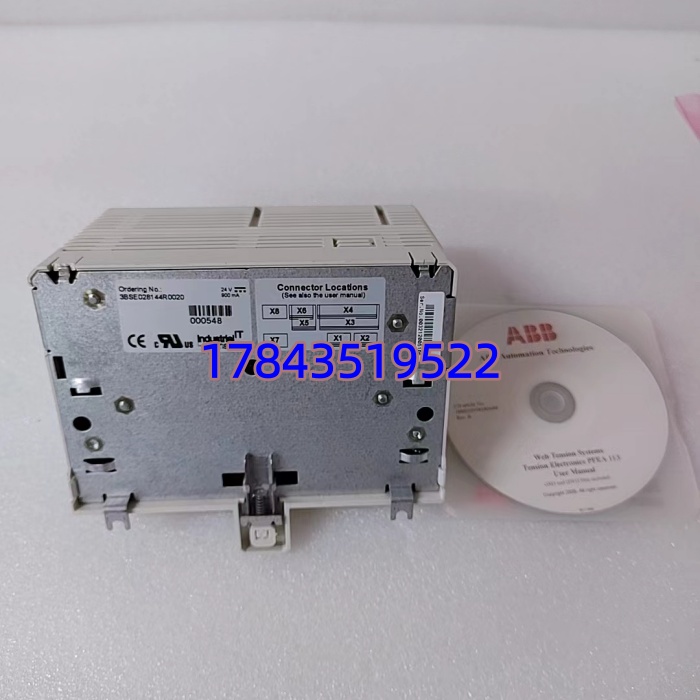

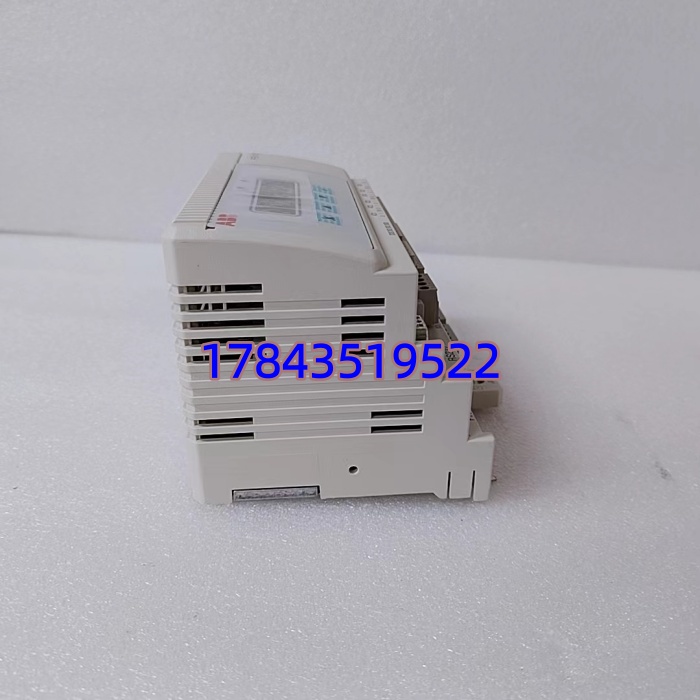

ABB PFEA113‑20（3BSE028144R0020）是工业卷材处理系统专用的高精度张力控制单元，专为配合 ABB 压磁式（Pressductor®）张力传感器设计。它为传感器提供稳定励磁，将微弱的模拟信号放大、滤波并转换为精确张力值，内置 PID 算法实现闭环张力控制，输出标准模拟量信号驱动制动器 / 离合器或伺服系统。
集成Profibus‑DP接口，可无缝接入 ABB 800xA 或第三方 PLC/DCS，实现远程监控与参数化。6 位背光 LCD 与按键支持本地操作，可直接读取张力、设置参数、诊断状态，简化调试与维护。压铸铝外壳、宽温设计与强抗 EMC 能力，适配造纸、印刷、纺织、金属加工等恶劣工况，保障高速卷材生产线的张力稳定与产品质量。
应用场景与行业案例
工程痛点描述
卷材生产中张力波动易导致拉伸、褶皱、断带、厚度不均等问题，尤其高速 / 超薄材料对张力控制精度要求极高，普通控制器难以满足。
典型应用场景
- 造纸行业 – 纸机复卷 / 涂布控制纸幅张力，防止断纸与褶皱，保障纸卷均匀，提升成品率。
- 印刷行业 – 凹印 / 柔印 / 复合多工位同步张力控制，确保套印精准、复合牢固，减少废品。
- 纺织行业 – 染整 / 定型 / 卷绕控制织物张力，避免拉伸变形，保证尺寸稳定与手感一致。
- 金属加工 – 冷轧 / 涂镀 / 分切超薄金属带（如 30μm 不锈钢）高精度张力控制，防止拉伸与边缘浪形。
真实案例
案例：某高端不锈钢冷轧厂质量提升项目生产线频繁出现超薄带材拉伸与厚度不均，废品率高。排查发现原控制器精度不足、抗干扰差。更换 PFEA113‑20 后，张力控制精度达 ±0.1%，响应快、稳定性强，废品率下降 90%，产能提升 15%。设备主管评价：“PFEA113‑20 是高端卷材控制的标杆，精准、稳定、好调试。”
核心卖点与差异化
- 压磁传感专用：适配 ABB Pressductor® 传感器，非接触测量、无磨损、寿命长
- 超高控制精度：±0.1% 稳态精度，＜10ms 响应，满足高速 / 超薄材料需求
- 全接口集成：传感器输入、模拟量 I/O、数字 I/O、Profibus‑DP 一网打尽
- 本地 + 远程双操作：LCD 本地调试 + 总线远程监控，维护高效
- 工业级可靠性：宽温、强抗 EMC、压铸铝外壳，适配恶劣工况
