描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料编号 | 3BSE028144R0020，型号 PFEA113-20 |
| 张力传感器适配 | ABB PFCL、PFTL 系列桥式压头 |
| 输入通道 | 4 路独立压头测量输入，可单 / 双 / 四路组合采集 |
| 压头激励 | 0.5A rms，330Hz 交流激励，抑制低频干扰 |
| 模拟输出 | 6 路可编程，0–10V 电压 / 4–20mA 电流切换 |
| 数字 I/O | 1 路差分数字输入，4 路隔离数字报警输出 |
| 总线接口 | 标准 9 针 DB Profibus-DP，支持 12Mbps 传输 |
| 供电规格 | DC 24 V（18–36 V 宽压适配），整机功耗≤15 W |
| 人机界面 | 2 行 16 字符 LCD 显示屏，面板按键标定参数 |
| 安装方式 | 35 mm 标准 DIN 导轨卡扣式，占用 4TE 柜内宽度 |
| 防护等级 | IP20，仅可控制柜内安装 |
| 工作温度区间 | -10 ℃ ~ +55 ℃ |
| 存储温区 | -25 ℃ ~ +70 ℃ |
| 测量精度 | 稳态张力误差≤±0.1%，动态响应≤10 ms |
| 内置保护 | 过压、过流、过温、压头断线硬件自检告警 |

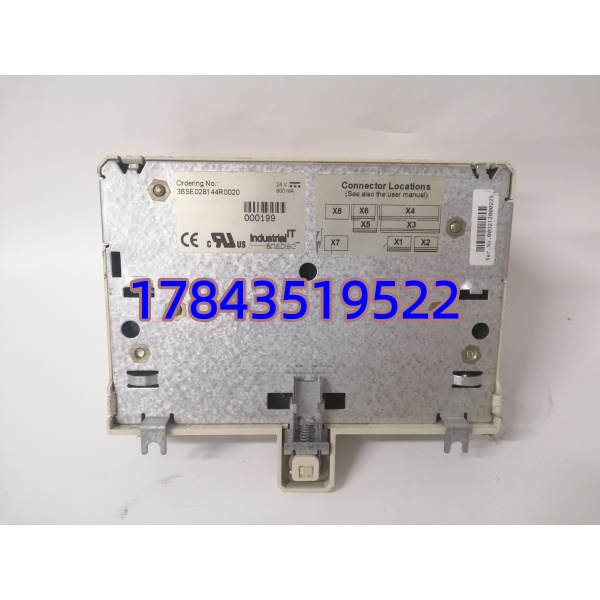

3BSE028144R0020 PFEA113-20
产品深度介绍
PFEA113-20（3BSE028144R0020）是 ABB 面向多辊、多工位卷材产线开发的四通道张力专用控制器，适配锂电隔膜、铜箔、造纸、印刷分切等多测点张力场景。设备同时接入四组 PFCL/PFTL 张力压头，内部完成毫伏级微弱信号放大与数字滤波，支持单辊独立闭环、多辊平均张力控制；内置多组独立 PID 参数，可按工艺切换收卷、放卷、中间辊调节逻辑。面板显示屏实时显示单路 / 总张力差值，无需上位软件即可完成零点标定、量程设定。通过 Profibus-DP 总线将四路张力数值、故障代码上传 PLC/DCS，六路模拟输出可分别驱动磁粉制动器、变频收卷驱动器；整机 EMC 加固 PCB，耐受车间变频器密集干扰，是多工位卷材产线张力波动、跑偏故障更换频次最高的核心备件。

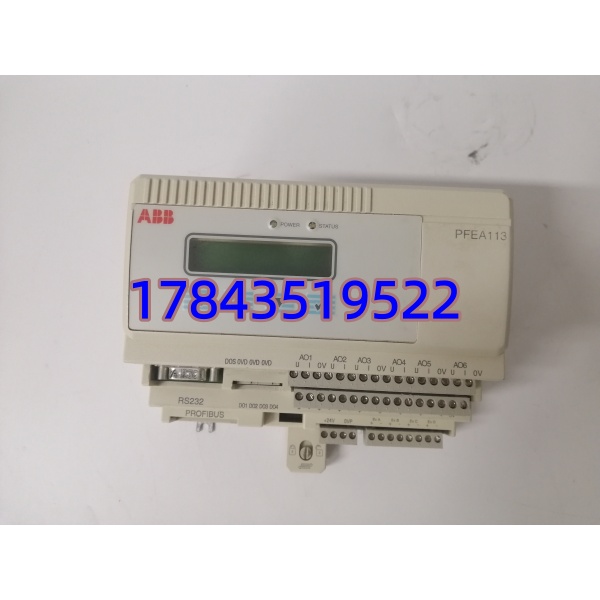

3BSE028144R0020 PFEA113-20
应用场景与工程痛点
卷材产线最突出的问题：多辊布局仅用双通道张力模块无法覆盖全部测点，只能简化监测导致卷材单边松紧、褶皱；老旧 PFEA113 长期运行后激励回路衰减，张力数值持续漂移，批量次品增多，原厂停产长交期会直接停线减产。
典型应用场景
- 锂电池隔膜分切产线 – 四辊张力同步控制放卷、牵引、涂布、收卷四路独立张力采集，保证超薄隔膜无拉伸、无断膜，高精度闭环满足锂电工艺公差要求。
- 造纸复卷、涂布生产线 – 多段张力分段调节纸幅经过烘箱、压光辊多工位，四路压头实时监测各段张力，避免薄纸撕裂、卷取端面不齐。
- 金属铜箔、铝箔轧制设备 – 宽幅卷材均衡张力监测宽幅箔材左右两组压头 + 中间辅助压头四路采集，自动补偿辊面张力差，减少边部褶皱。
- 光学膜、不干胶印刷设备 – 高速分切闭环控制高速走膜工况下 10ms 快速响应，抑制启停瞬间张力冲击，保证裁切长度稳定。
真实案例
江苏某锂电隔膜工厂二号分切机原有双通道 PFEA112 无法覆盖四辊测点，只能删减一路监测点位，隔膜批量出现拉伸厚薄不均。原厂反馈 PFEA113-20 停产，海外调货三个半月。采购全新原装现货 3 天到货替换，四路张力全部接入闭环，隔膜厚度公差恢复工艺标准，次品率下降 85%，无需停机等待原厂货期。
核心卖点与差异化
- 四路独立压头采集，相比双通道 PFEA112 可覆盖更多工位，单台模块替代两台双通道控制器，节约机柜空间
- 六路可编程模拟输出，可同时驱动多台变频、磁粉执行机构，无需额外信号分配器
- 独立多组 PID 参数存储，不同卷材工艺一键切换，减少现场调试工时
- 整机出厂满四路压头带载 24 小时老化测试，可同步提供张力采集波形、纸质质检报告
- 现货库存无需等待原厂长交期，整机提供 12 个月质保，激励回路、总线端口硬件故障支持换新
- 标准 DIN 导轨安装，直接替换旧款 PFEA 系列模块，机柜无需改造安装位
