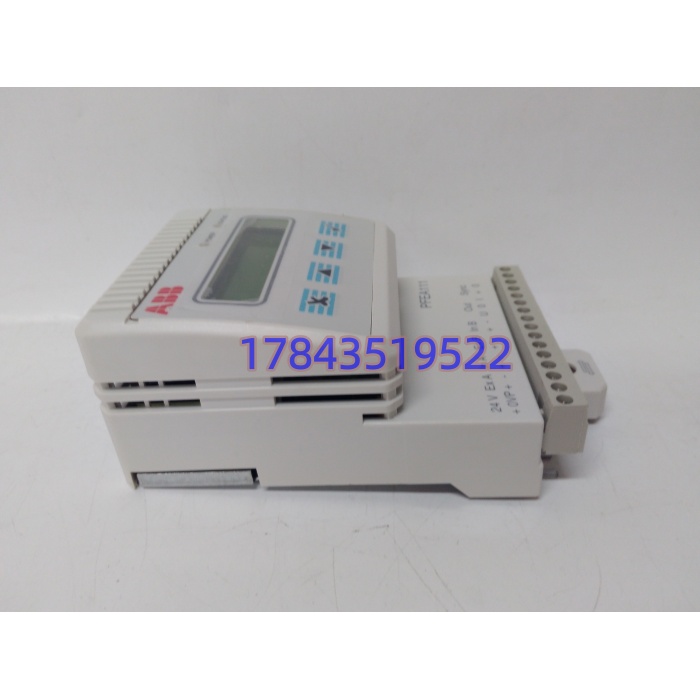

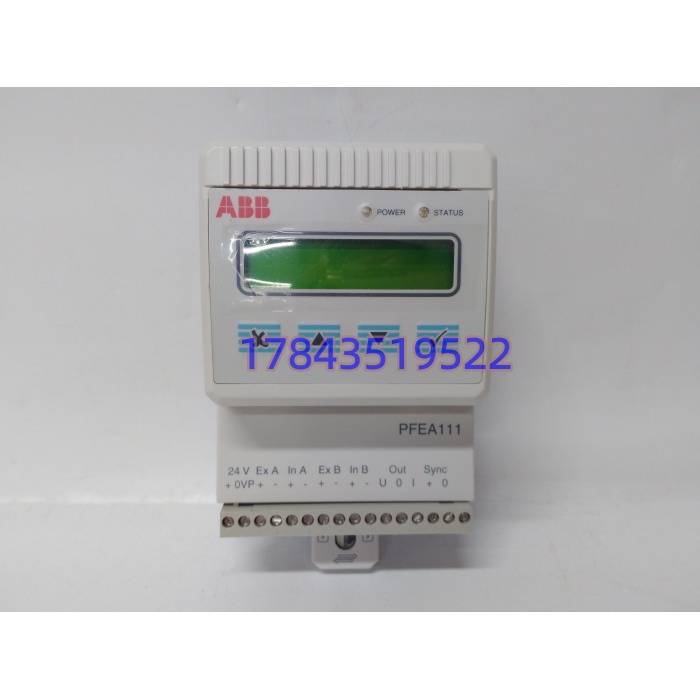

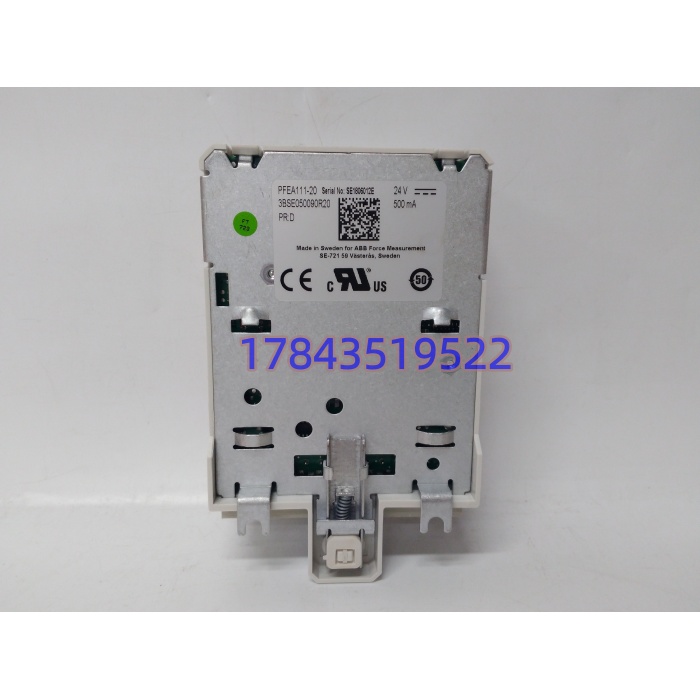

・型号：PFEA111‑20・品牌：ABB・系列：Pressductor PFEA 张力电子单元
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 传感器输入 | 2 路应变式张力压头，适配 PFCL、PFTL、PFRL 系列压头 |
| 运算模式 | SUM 求和、DIFF 差值运算 |
| 输出信号 | 0‑10V 模拟电压输出 |
| 通讯能力 | 无 Profibus‑DP 总线；无 Modbus RTU |
| 供电 | DC 18‑36V，额定 24VDC，功耗 7.5WABB Group |
| 人机界面 | LCD 显示屏 + 按键，本地校准、参数查看 |
| 安装方式 | DIN 导轨安装 |
| 防护等级 | IP20，仅限控制柜内部使用；IP65 版本型号 PFEA111‑65，不可直接互换 |
| 工作温度 | ‑20℃～+60℃，无凝露环境 |
| 滤波设置 | 响应时间多档位可调，适配不同卷材材质 |
| 重量 | 约 0.22kg |
| 生命周期 | 老款平台，原厂向 PFEA122 换代；仍可订货，交期偏长；拆机备件流通量大 |
| 兼容边界 | 和 PFEA112‑20 机械尺寸完全一致，但是缺少 DP 总线；不能直接替换需要 DP 通讯的工位；固件版本需要和现场压头量程参数匹配。 |
产品介绍
PFEA111‑20 是双通道张力信号放大器，接收两只张力压头的微弱应变信号，完成放大、滤波、求和或者差值计算，只输出 0‑10V 模拟信号，不支持 Profibus‑DP 总线。适用于仅靠模拟量采集张力的卷绕设备。
坦白讲很多现场人员看到外壳和 PFEA112‑20 几乎一模一样就直接替换。如果原系统 PLC 依靠 DP 总线读取张力，换上 PFEA111‑20 之后模拟量有读数，但是总线直接失效。硬件外形可以对得上，通讯硬件电路是缺失的，这点踩坑的项目不少。存量产线维修采购，必须确认现场控制系统的信号采集方式。
应用场景与行业案例
放大器一旦损坏，张力模拟输出归零，闭环张力直接失控，薄膜断带、纸张褶皱、箔材拉伸报废，整条产线停机。现场浪涌、压头接线短路是模块通道损坏的常见诱因。
- 中小型印刷复合产线：仅使用 0‑10V 模拟量上传张力，不需要现场总线，选这款可以降低硬件成本。
- 锂电池分切、小型涂布设备：两套张力压头做辊面张力检测，PLC 只采集模拟信号，无 DP 网络。
- 产线大修备件项目：备件到货优先做模拟信号校验，确认零点、满量程输出，不要等到停机窗口才发现通道异常。
我在现场遇到过一个案例。某包装薄膜产线，原设备使用 PFEA112‑20，PLC 通过 Profibus‑DP 获取张力数据。设备故障后采购人员只看外观，买回 PFEA111‑20 上机。上电后面板张力读数正常，0‑10V 端子也有输出，但 DP 总线没有任何数据上传，整条产线自动模式无法运行。换回 PFEA112‑20 之后总线通讯恢复，产线恢复生产。事后台账备注：采购必须核对现场是否使用 DP 总线，PFEA111‑20 无 DP 接口。
