描述
关键技术规格
- 电源：24V DC（18–36V 宽压）
- 测量通道：双路张力传感器输入（A/B 通道）
- 测量范围：0–10 kN（0–2245 lbs）
- 精度 / 分辨率：±0.1% FS；0.1 N
- 模拟输出：0–10V（5mA）、4–20mA（550Ω）ABB Group
- 数字通讯：RS-485，支持 Modbus RTU
- 控制算法：内置 PID，支持张力恒定 / 级联 / 前馈控制
- 工作温度：-20°C ~ +60°C（IP20）
- 尺寸（宽 × 高 × 深）：约 145 × 90 × 40 mm
- 重量：约 0.5 kg
产品深度介绍

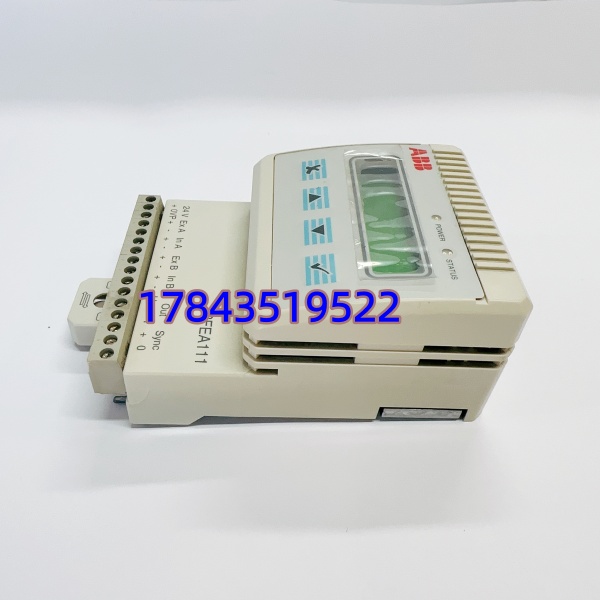

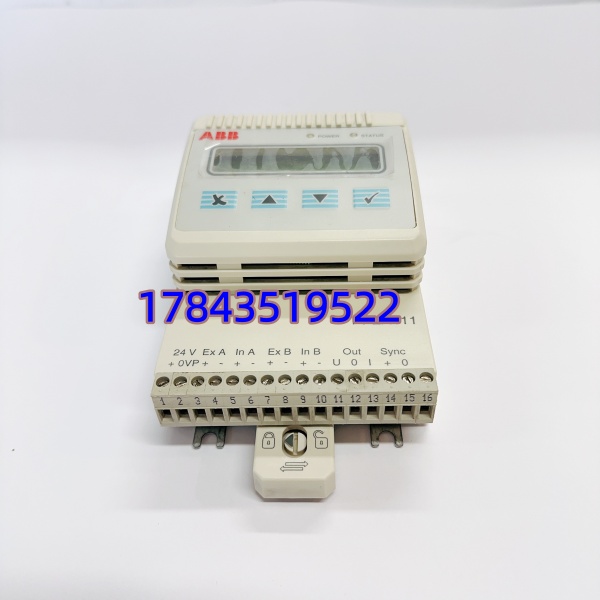

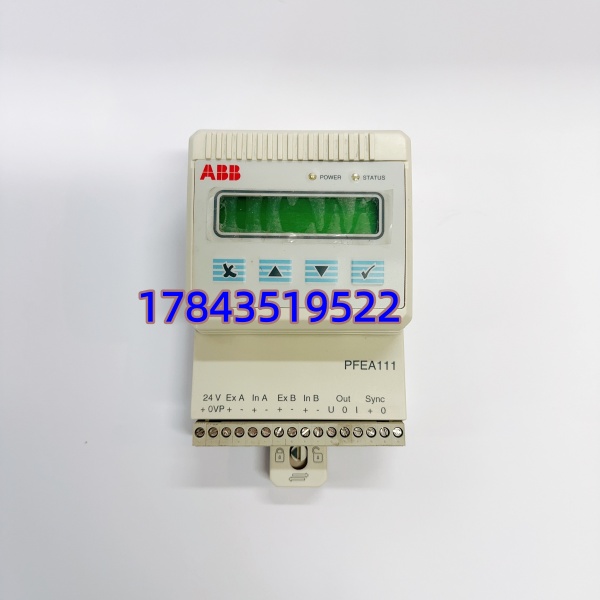

ABB PFEA111-20 是一款紧凑型、高精度的张力控制模块，专为需要稳定张力的连续生产线设计。它接收来自张力传感器（如 ABB PFTL 系列）的信号，实时计算张力值并输出控制量，驱动变频器 / 伺服电机，实现恒张力闭环控制。模块带LCD 显示 + 按键操作，可直接查看张力、设置参数、切换手动 / 自动模式；支持数字滤波与报警输出，可检测断料、过载等异常
应用场景
- 造纸 / 薄膜：放卷 / 收卷张力控制，防止拉伸变形、保证厚度均匀
- 印刷 / 包装：卷材张力稳定，避免套印不准、褶皱、断纸
- 纺织 / 印染：布料张力控制，提升染色均匀性与成品强度
- 金属加工：钢 / 铝箔卷绕、拉丝、矫直，防止材料变形或断裂
质量检测要点
- 外观核验：原厂标签清晰（PFEA111-20 / 3BSE050090R20），外壳无破损、端子无氧化。
- 功能测试：接入 24V DC，连接标准张力传感器；验证双路输入、显示（A/B/A+B/A-B）、PID 闭环控制、报警输出正常。
- 通讯测试：通过 RS-485 与上位机通讯，Modbus RTU读写正常、无丢包。
- 老化测试：连续 24 小时满负载运行，温度正常、无漂移。
常见故障与避坑
- 传感器接线错误：双路输入需区分 A/B，接反会导致显示异常或控制反向。
- 滤波参数不当：滤波过强响应慢、易滞后；过弱波动大，建议按材料与速度微调。
- 通讯地址冲突：多模块组网时，Modbus 地址必须唯一，否则通讯混乱。
- 电源不稳：24V DC 纹波过大易引发跳变，建议配稳压电源并良好接地。
