描述
关键技术规格
- 供电: 24V DC（18–36V），功耗 7.5W
- 输入: 双路应变片传感器（20mV/V），兼容 PFCL/PFTL 系列
- 输出: 0–10V（电压）、4–20mA（电流），可同时输出
- 精度: 典型 ±0.1% FS，非线性≤±0.05% FS
- 响应时间: ≤1ms
- 工作温度: -40°C ~ +70°C
- 防护等级: IP20（电柜内安装）
- 尺寸 / 重量: 120×80×30mm，约 0.2kg，DIN 导轨安装
- 通讯: 可选 Profibus-DP/Modbus RTU
- 显示: 实时显示 A/B 通道、总和、差值，带单位选择ABB Group
产品深度介绍

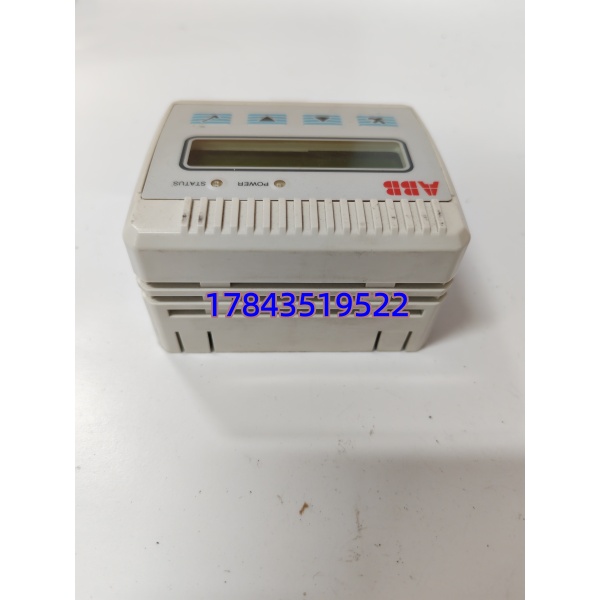

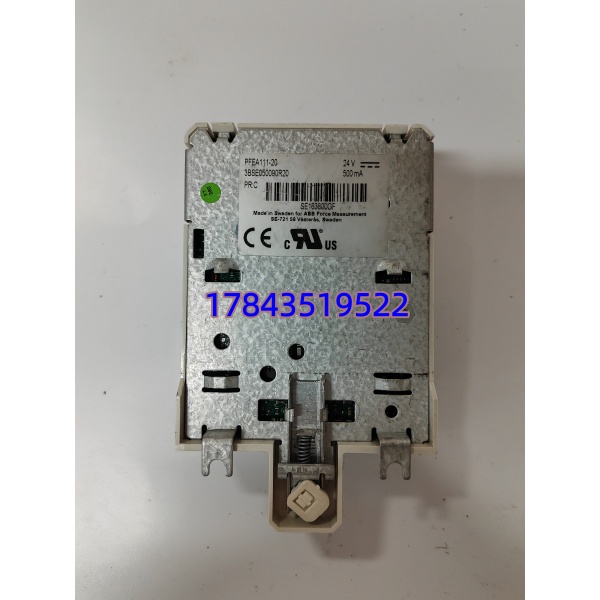

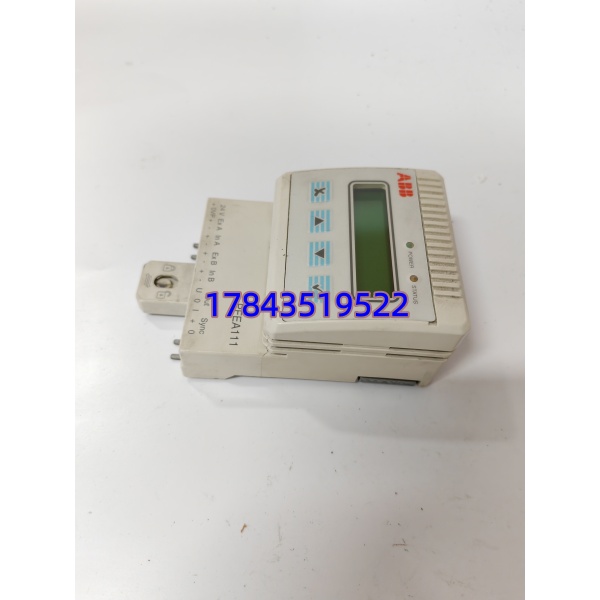

ABB PFEA111-20 是一款紧凑型高精度张力控制模块，用于卷材处理中的张力测量与信号调理。它接收来自张力传感器的微弱毫伏信号，经放大、滤波、线性化与温度补偿后，输出标准模拟信号给 PLC 或 DCS。模块支持双路传感器输入，可实时计算张力总和与差值，便于跑偏控制；宽温设计与强抗 EMI 能力，适配造纸、金属加工、纺织等恶劣工况，是工业卷材张力闭环控制的核心部件。
应用场景与行业案例
工程痛点
卷材生产中，张力波动过大会导致断带、褶皱、厚度不均，直接影响良品率与产能；传统仪表精度低、温漂大，难以稳定控制。
典型应用场景
- 造纸 / 印刷 – 纸卷张力控制放卷 / 收卷端实时监测张力，配合变频器形成闭环，避免纸张拉伸或断裂，提升套印精度。
- 金属加工 – 冷轧 / 涂镀生产线钢带在高速轧制时张力必须恒定，PFEA111-20 保证 ±0.5% 以内波动，防止厚度偏差与表面损伤。
- 纺织 / 化纤 – 纺丝 / 染整设备纤维或布料在高温、高湿环境下收放卷，模块宽温与抗干扰能力确保张力稳定，减少断头。
- 包装行业 – 薄膜 / 箔材生产线高速分切、复合工序中，实时张力反馈控制，提升膜卷端面整齐度与产品一致性。
真实案例
某冷轧厂原用老旧张力放大器，冬季低温漂移大，钢带厚度偏差超 ±5μm，每月报废约 20 吨。更换 PFEA111-20 后，在 – 10°C 环境下仍保持 ±0.1% 精度，厚度偏差控制在 ±1.5μm 内，月报废降至 2 吨，年节约成本超百万元。
