描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | 3BSE028140R0020 |
| 短型号 | PFEA111-20 |
| 适配传感器 | ABB PFCL 枕式压头、PFTL 水平张力传感器（桥式应变片） |
| 传感器输入量程 | 最大 20 mV/V（型号后缀 20 代表该量程） |
| 供电电源 | 24 V DC，宽压 18~36 V DC，额定功耗 7.5 W |
| 信号通道 | 双通道 A/B 独立采集，支持张力求和 / 差值运算 |
| 模拟量输出 | 2 路可切换：0~10 V 电压 / 4~20 mA 电流 |
| 采样速率 | 1 kHz，系统响应时间＜10 ms |
| 测量精度 | 全量程 ±0.1% FS，零点温漂≤0.02% FS/℃ |
| 通讯接口 | RS485，Modbus RTU 协议 |
| 安装方式 | 标准 DIN 35 mm 导轨卡扣安装，防护 IP20 |
| 外形尺寸 | 71 mm × 99 mm × 22.5 mm |
| 净重 | 0.2 kg |
| 工作温区 | -25 ℃ ~ +70 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 滤波档位 | 6 档数字滤波（15ms~1500ms）抑制振动干扰 |
| 硬件区分 | 不可直接替代 PFEA111-65（65mV/V 量程）、PFEA112（带 Profibus） |
产品深度介绍
PFEA111-20（3BSE028140R0020）是 ABB 面向卷材加工行业推出的经济型双通道张力控制单元，专为 Pressductor 系列张力压头配套开发，可同时接入两组张力传感器，自动完成两路信号求和、差值计算，适配双压头对称安装工况。

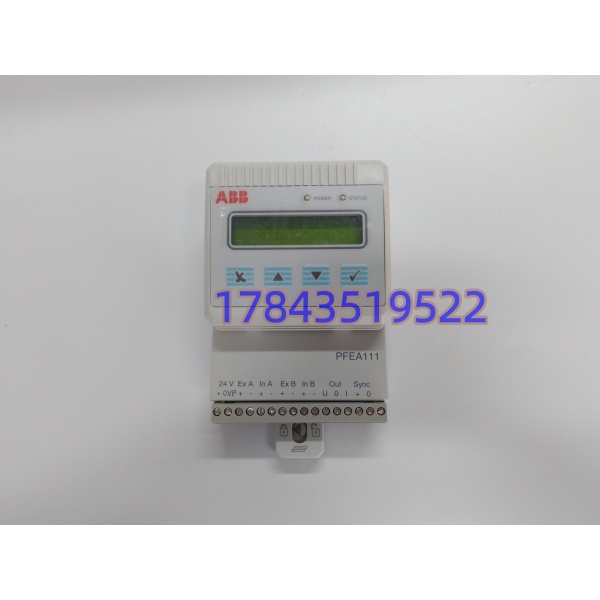

面板自带液晶显示屏与操作按键，无需上位机即可完成零点校准、增益、滤波、PID 参数本地设置；输出同时兼容电压、电流两种标准模拟信号，可直连变频器、磁粉制动器、伺服驱动器形成闭环张力控制。自带数字滤波算法，能过滤分切、复卷设备高速运转带来的机械振动干扰，维持张力稳定。
该型号最大支持 20mV/V 应变信号，多用于薄膜、纸张、薄金属箔等中小张力场景；对比升级款 PFEA112 无 Profibus 总线接口，仅支持 RS485 Modbus 通讯，设备技改替换时需核对传感器输出量程，量程不匹配会出现测量失真。原厂现已缩减产能，产线备件只能依靠现货库存供货。
应用场景与行业痛点
卷材产线一旦张力放大器故障，卷材会出现拉伸、褶皱、断带，整条生产线停机；高速涂布、印刷设备每停机一小时，原材料损耗与产能损失数万元，原厂调货周期普遍 4~6 周，长期限产损耗极高。
典型应用场景
- 塑料薄膜生产线（BOPP/PET/ 锂电池隔膜）薄膜拉伸、分切、复卷工位，双压头对称采集张力，防止薄膜厚薄不均、隔膜破损，保障成品透光与强度一致性。
- 造纸、印刷、涂布设备高速凹印、纸张涂布机，稳定走纸张力，避免套印偏移、涂层厚薄偏差，降低废品率。
- 金属箔、线缆加工铜铝薄带分切、线缆绞合工序，控制微小张力，杜绝带材拉伸变形、边缘起皱。
- 无纺布、纺织染整设备织物卷绕、定型工序，抑制布料松紧不均，减少断线、褶皱次品。
- 包装复合设备多层薄膜复合工位，两路张力独立监测，保证复合层贴合均匀无气泡。
真实抢修案例
山东某锂电池隔膜企业 2025 年 12 月复卷设备 PFEA111-20 报错，上位机张力数值跳变，隔膜频繁拉断。联系原厂订货周期 40 天，车间每天减产 12 万米隔膜，原材料损耗超 9 万 / 天。采购紧急调取全新原装现货，运维工程师提前记录旧机零点、滤波、PID 参数，到货直接复刻参数上电，15 分钟恢复稳定张力控制。事后车间常备两块同型号模块作为应急备件。
