描述
产品详情

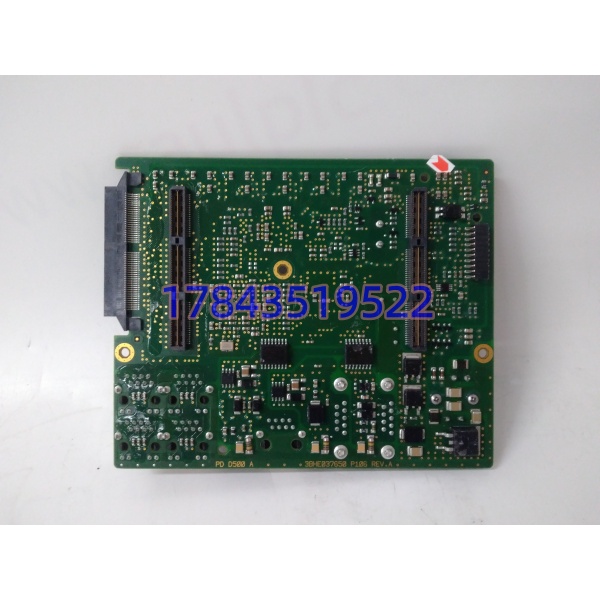

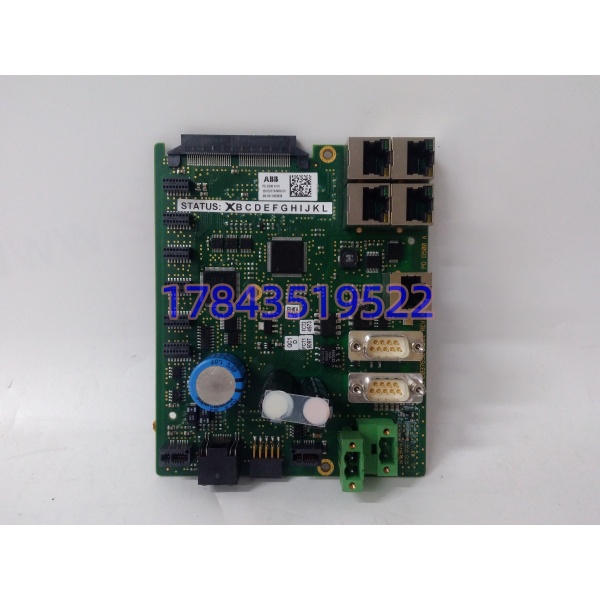

・型号：PDD500A101 3BHE037649R0101
・品牌：ABB
・系列：UNITROL 5000 发电机数字励磁控制平台
规格参数
| 参数项目 | 参数数值 |
|---|---|
| 完整物料编号 | 3BHE037649R0101，内部型号 PDD500A101 |
| 适配系统 | UNITROL 5000 全系列励磁控制器机架 |
| 处理器配置 | 32 位工业单片机，主频 50 MHz，1MB Flash、128 KB RAM |
| 外部通讯接口 | 4 路 RJ45 以太网、2 路 9 针 RS232 串口、端子式数字 I/O |
| 额定供电 | 24 V DC 背板取电，允许波动 18~32 V DC |
| 整机稳态功耗 | 6 W（原厂样本常温实测） |
| 模拟采集精度 | 测量公差≤0.2%，12 位 AD 转换分辨率 |
| 硬件滤波截止频率 | 7 Hz，抑制电网低频干扰 |
| 工作温度区间 | -25 ℃ ~ +70 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 绝缘耐压标准 | 通讯通道对地 500 V DC，绝缘阻值＞10 MΩ |
| 整机尺寸 | 120 mm × 106 mm × 46 mm |
| MTBF 参考值 | 362,000 小时（25℃无尘机房工况） |
| 执行行业标准 | IEC 61000-6-2 工业电磁兼容、IEC 61850 电站通讯规范 |
产品介绍
（随机切入策略：E 维护者视角）常年驻厂的电厂电气运维人员都清楚，UNITROL 5000 励磁系统的核心短板就是主控处理板供应周期长，PDD500A101 作为整套励磁调节的运算中枢，一旦失效会直接造成发电机失磁、机组解列停机。严格来说，该板卡无法兼容新一代 UNITROL 6000 硬件架构，整套励磁系统改造替换成本可达数十万，多数自备电厂、火电存量机组只能依靠储备同型号原装备件维持运行。从备件总拥有成本测算，原厂标准采购交期可达 16 周，海外零散现货溢价幅度长期维持 40% 以上。提前预留缓冲库存，既能规避机组非计划停机带来的发电量损失，也能平摊单次国际空运、报关产生的额外支出。板卡自带多通道硬件级故障诊断，励磁过流、失磁、通讯断线均可在上位机精准定位，大幅压缩现场故障排查时长。
应用场景与库存策略
痛点切入
存量 UNITROL 5000 励磁机组已逐步迈入生命周期中后期，ABB 逐年缩减 PDD500 系列板卡产能，市面流通现货持续缩减。主控板损坏后，发电机失去电压、无功调节能力，机组被迫解列停运，运维班组只能人工隔离励磁柜，持续存在电网失稳安全风险。该型号属于低频次损耗、高停机损失 A 类关键备件，无第三方兼容仿制件，不提前规划战略囤货极易陷入无件可换的被动局面。
典型场景与备货建议
- 火电汽轮发电机励磁柜：负责机组无功、电压闭环调节，故障直接触发机组解列保护。备货建议：每台发电机组留存 1 件缓冲库存，划入 A 类核心备件，重订货点设置为 1 件，库存清空立刻启动批量寻源采购。
- 钢铁自备电厂同步发电机组：多台机组共用同规格 UNITROL 机架，备件可跨机组调拨。备货建议：3~5 台汽轮机组共享 1 件备件，建立厂区备件共享台账，减少全厂资金占用。
- 炼化厂余热发电励磁装置：厂房粉尘、温差大，电路板电解电容老化速度更快。备货建议：每套余热机组常备 1 件全新原装，不采用供应商寄售库存，翻新件通讯隔离性能不达标，易引发调节漂移误动作。
- 水电水轮发电机组控制机柜：偏远库区物流周期长，应急调货耗时久。备货建议：每两套励磁机柜储备 1 件，同步跟进原厂 Last-time-buy 公告，窗口期内追加 2~3 件战略囤货。
真实案例
华中某自备电厂 3 台 30MW 汽轮发电机配套 PDD500A101 板卡。去年夏季其中一块主控板通讯驱动芯片击穿，厂区无备用备件，原厂常规交期 14 周，加急空运也要 22 天。期间 1 台机组长期停机，月度发电量亏损、电网调度考核合计超 230 万。后续运维调整库存方案，一次性采购 2 件现货存入备件库，同片区四座自备电厂建立调拨机制，同类故障停机时长压缩至半天以内。
