描述
产品详情

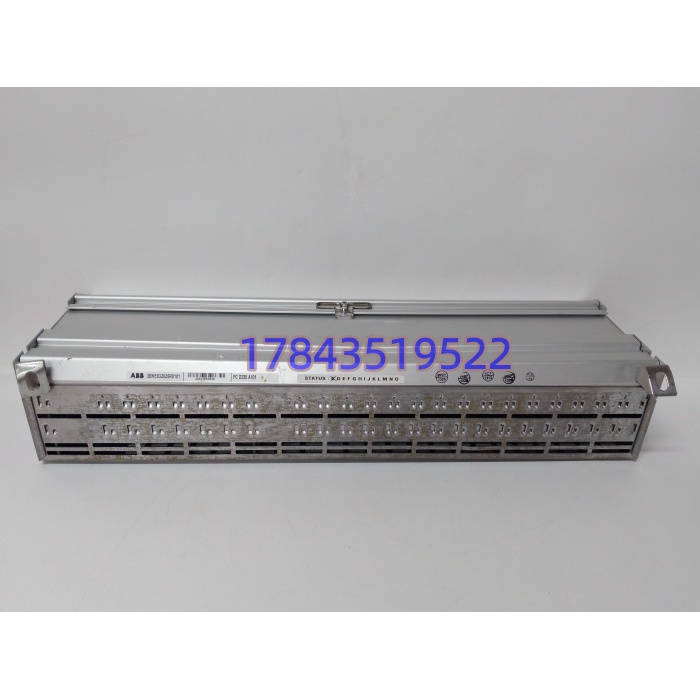

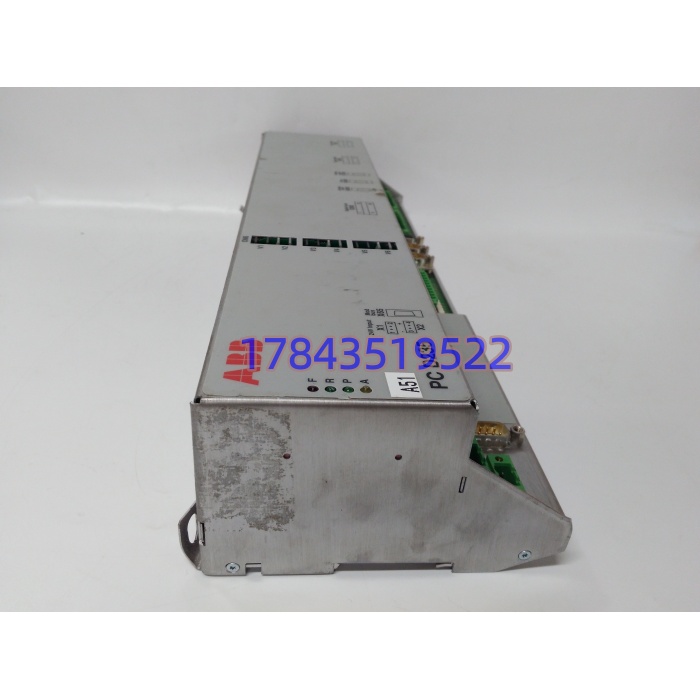

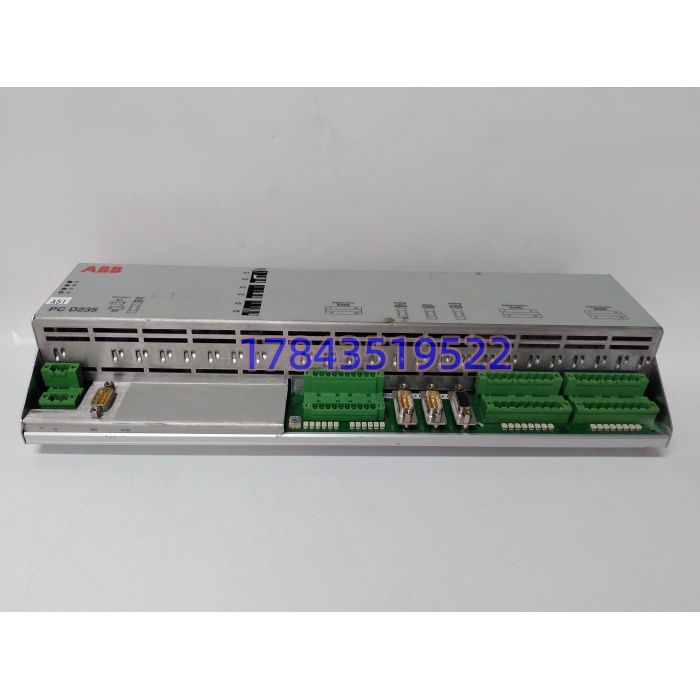

・型号：PCD235A101，订货号 3BHE032025R0101・品牌：ABB・系列：Unitrol 励磁系统、AC800PEC
规格参数
- 硬件形态：机架式金属外壳模块，前面板状态 LED，侧面插拔式端子、光纤接口
- 通讯：光纤 ModuleBus 总线，用于和 AC800PEC 主控交互
- I/O 配置：模拟输入、模拟输出、数字输入、继电器输出，用于励磁信号采集与指令输出
- 软件工具：PCM600 完成参数组态、故障读取
- 供电：机架背板 24VDC 供电
- 工作温度：‑25℃ ~ +70℃，控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 重量：约 1.0kg，以实物铭牌为准
- 原产地：瑞士
- 生命周期：原厂已停产，关闭最后一次采购；市面流通拆机、原厂翻新测试备件
- 选型提示：硬件修订、固件版本必须匹配整套 Unitrol 励磁；PCD235A101 与 PCD235B101 版本不可直接互换；不能用于 800M DCS 平台。
产品介绍
PCD235A101（3BHE032025R0101）是 ABB Unitrol 励磁系统的 CIO 控制模块，运行自动电压调节、无功限制、过励欠励保护逻辑，采集发电机机端电压、励磁回路电流信号，下发控制指令至功率单元，同时把故障、运行状态上传上位监控。
坦白讲，国内大量火电、水电自备电厂还在使用这套 Unitrol 励磁。整套励磁系统升级改造，需要更换主控、重新整定励磁参数、做发电机短路空载试验，停机窗口很难争取。我在现场遇到该模块常见故障：光纤接口受灰尘污染通讯中断、I/O 回路受浪涌击穿、内部电源回路老化；固件版本不匹配会出现调压异常、保护误报。
应用场景与行业案例
痛点切入：该模块是励磁调节的核心环节，一旦故障，发电机电压失去调节能力，会出现电压振荡、失磁保护动作、机组解列跳闸。机柜高温、光纤接头积灰、二次回路浪涌冲击，是主要损坏诱因。
典型场景
- 火电行业：火电机组 Unitrol 励磁系统，发电机电压调节、励磁保护逻辑处理。
- 水电行业：水轮发电机组励磁控制柜，采集机端信号，执行 AVR 闭环控制。
- 自备电厂：工矿企业燃气‑蒸汽联合循环机组励磁系统维护替换。
真实案例：我在现场碰到某自备电厂，PCD235A101 光纤通道间歇性丢包，励磁系统频繁切手动运行，发电机电压波动，机组只能降负荷监视。现场没有同硬件修订备件，调货 10 天才拿到整机测试模块。利用机组检修窗口完成模块更换，刷写匹配固件，导入励磁整定参数，完成空载、负载调压试验，机组自动励磁恢复稳定。事后维护班组把该型号加入一级 MRO 备件清单，年度检修清理光纤接头，检查二次回路浪涌防护。
