ABB PCD231B 3HHE025541R0101 | AC800PEC 通讯 I/O 模块

描述

关键技术规格

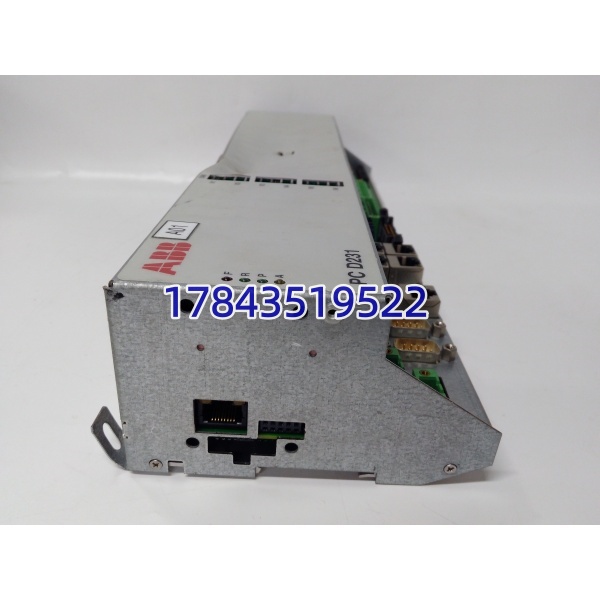

ABB PCD231B 3HHE025541R0101

产品深度介绍

ABB PCD231B（3HHE025541R0101）是 AC800PEC 控制系统的专用通讯 I/O 模块，专为电力电子与励磁控制场景设计。模块集成 16 路 DI/DO，具备高速信号处理与强隔离抗干扰能力，通过专用总线与主控制器实时数据交互，保障高实时性控制需求。其紧凑工业级设计，适配粉尘、强电磁干扰等恶劣环境，广泛应用于高压变频、发电机励磁、电能质量控制等大功率电力电子设备，是 AC800PEC 系统的核心外设单元。

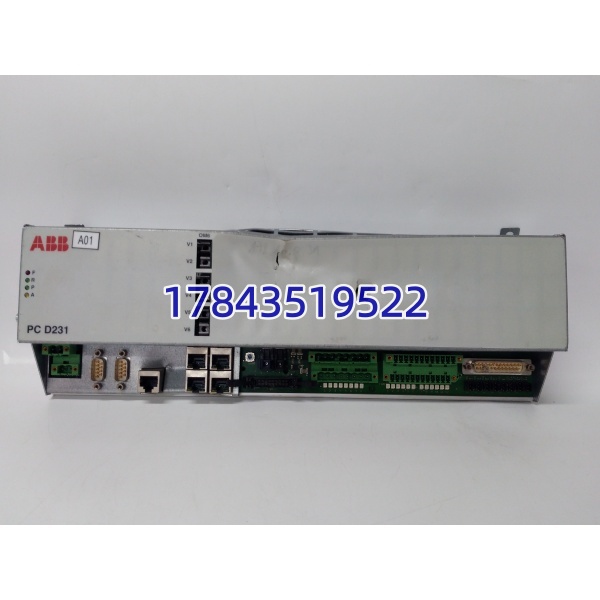

ABB PCD231B 3HHE025541R0101

应用场景与行业案例

工程痛点描述

大功率电力电子设备（如高压变频器、励磁系统）常面临信号干扰强、实时性要求高、I/O 数量多等问题，普通 I/O 模块易受干扰、响应滞后，导致系统不稳定或保护误动。

典型应用场景

1. 电力行业 – 发电机励磁控制用于水轮 / 汽轮发电机励磁系统的开关量控制与状态监测，实现励磁投退、灭磁、保护联锁，保障电网同步稳定。
2. 冶金行业 – 高压变频调速适配轧机、高炉风机等大功率传动的 ACS6000/PCS6000 变频器，处理 IGCT 阀组触发与状态反馈信号。
3. 新能源 – 电能质量治理应用于 SVG、STATCOM 等装置，实现功率单元的投切控制与故障检测，保障电网电压稳定。
4. 工业传动 – 大功率变频驱动用于矿井提升机、水泥窑传动等，处理系统急停、联锁与状态信号，确保设备安全运行。

真实案例

案例：某水电站励磁系统改造去年 10 月，西南某水电站 2 号机组励磁系统老化，原 I/O 模块频繁误报，导致机组并网失败，日均损失超 10 万元。原厂改造方案需 6 周，严重影响发电计划。我们提供全新原装 PCD231B（3HHE025541R0101）现货，3 天内送达。技术人员现场更换调试后，励磁系统运行稳定，误报故障清零，机组恢复满发，月减少损失超 300 万元。运维主管反馈：“PCD231B 的强隔离与高速响应，完美解决了原系统的干扰与滞后问题。”

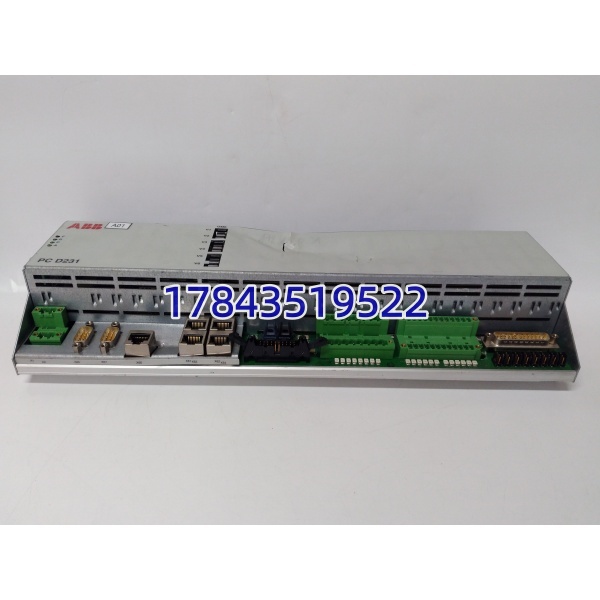

ABB PCD231B 3HHE025541R0101

质量透明化检测流程

1. 入库验收检测

• 来源追溯: 核对原厂装箱单、序列号，确认正规渠道货源。
• 防伪识别: 官网查询序列号，验证真伪。
• 外观检查: 无腐蚀、划痕、维修痕迹，接口完好，标签清晰。
• 附件核对: 说明书、合格证、质保卡齐全。

2. 上机功能测试

• 测试环境: ABB AC800PEC 原厂测试机架及仿真系统。
• 通电自检: 24VDC 供电，LED 指示灯正常，无报错。
• I/O 测试: 全通道模拟输入输出，信号采集与驱动正常。
• 通讯测试: 专用总线通讯握手正常，数据交互无延迟、无丢包。
• 负载测试: 连续运行 24 小时，温升正常，无异常发热。
• 测试记录: 生成测试报告，含数据、截图，可提供客户核验。

3. 电气参数测试

• 绝缘电阻: 500V 摇表测试，绝缘电阻＞10MΩ。
• 接地连续性: 外壳与接地端导通良好，接地电阻＜0.5Ω。
• 耐压测试: 通道间 1500VAC 耐压测试，无击穿、闪络。

4. 固件 / 配置验证

• 固件版本读取并记录（当前版本 V1.2.0）。
• 配置文件备份：DIP 开关 / 跳线设置拍照记录。

5. 最终质检与包装

• 质检员签字确认，贴附 QC 合格标签及生产日期。
• 防静电袋密封，气泡膜包裹后装入硬纸箱，内置防潮剂。

技术避坑指南

1. 固件版本不匹配

• 问题: 新模块固件与现场 AC800PEC 系统版本不一致，导致通讯失败或 I/O 异常。曾遇项目更换后，系统报 “总线通讯超时”，排查 2 天发现固件版本不兼容。
• 避坑:
  • 替换前记录原模块固件版本。
  • 采购时明确要求固件版本与现场系统匹配。
  • 版本差异时，联系供应商刷新适配固件。

2. DIP 开关配置错误

• 问题: 模块地址、波特率等 DIP 开关默认配置与现场需求不符，导致总线冲突或通讯失败。
• 避坑:
  • 更换前拍照记录旧模块 DIP 开关位置。
  • 新模块上机前，逐一核对复制配置。
  • 特别注意：总线终端电阻仅在总线两端各设 1 个。

3. 电源容量与极性错误

• 问题: 新模块功耗叠加后，现有 24V 电源容量不足，或极性接反，导致模块烧毁或工作异常。
• 避坑:
  • 计算机架总功耗，预留 20% 余量。
  • 接线前用万用表测量电源电压、极性，确认正常再上电。

4. 静电防护不到位

• 问题: 干燥环境未做防静电措施，静电击穿模块芯片，导致模块报废。
• 避坑:
  • 佩戴防静电手环，在防静电垫上操作。
  • 冬季干燥环境尤其注意，操作前触摸接地金属释放静电。
