描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 系统兼容 | ABB Bailey INFI 90、Symphony DCS |
| 通道数 | 2 路独立温度输入 |
| 输入类型 | RTD（Pt100/Pt1000）、热电偶（K/S/T 型） |
| 测量范围 | -200℃ ~ +1800℃（依传感器类型） |
| 精度 / 分辨率 | ±0.1℃，16 位 ADC |
| 供电 | 24VDC ±10%，约 120mA |
| 隔离耐压 | 1500VAC（通道对地） |
| 工作环境 | -10℃ ~ +50℃，10%–90% RH（无凝露） |
| 尺寸 / 重量 | 100×50×30mm，约 0.3kg |
| 安装方式 | DIN 导轨或机架插槽固定 |
产品深度介绍

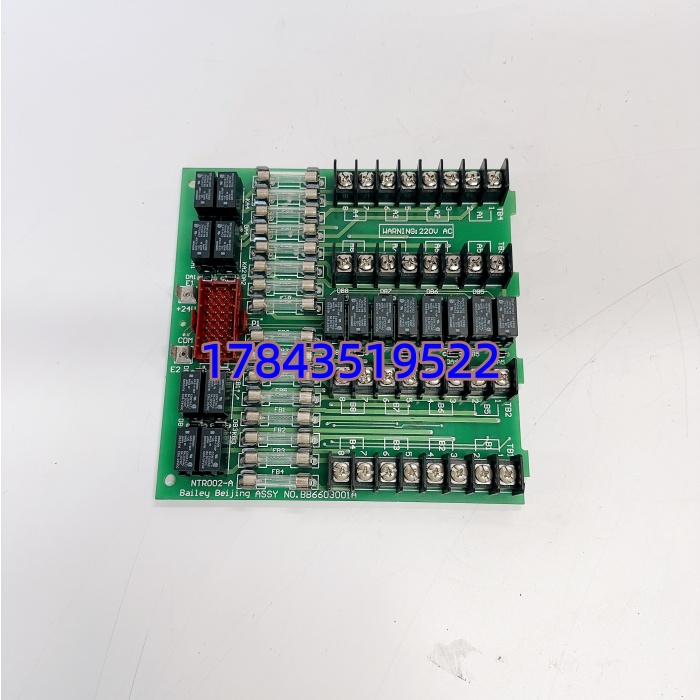

NTR002‑A 是 ABB 贝利为 INFI 90/Symphony DCS 设计的专用温度端子板，负责现场 RTD、热电偶信号的接入、隔离与模数转换，把微弱测温信号稳定上传给主控卡件。它采用 16 位高精度 ADC 与光电隔离，抗共模干扰能力强，适合电厂、化工等强干扰工况。
端子板前端为螺钉接线，后端通过板对板连接器与 DCS I/O 卡对接，布线规整、维护便捷。全阻燃 PCB 与镀金触点，可长期耐受粉尘、潮湿环境，是流程工业温度回路的关键连接部件。
应用场景与行业案例
工程痛点描述
流程工业中，温度测点多、分布广，传感器信号弱、易受电机与变频器干扰，普通端子易漂移、断线，导致温度不准或跳变，影响闭环控制与安全联锁。
典型应用场景
- 火电 / 核电：锅炉管壁、汽机缸体、主蒸汽管道温度监测，保障机组启停与负荷控制安全。
- 石油化工：反应釜、精馏塔、换热器温度精密控制，直接影响产品质量与收率。
- 冶金行业：高炉、加热炉、连铸机测温，高温、粉尘、强电磁干扰环境长期稳定运行。
- 水处理 / 制药：灭菌罐、洁净区温湿度监测，满足 GMP 审计追溯要求。
真实案例
某 300MW 火电机组大修后，锅炉 12 路壁温测点频繁跳变、漂移，严重影响燃烧优化与安全报警。排查发现原端子板老化、隔离失效，现场变频器干扰大。
更换 6 块 NTR002‑A 端子板后，信号隔离稳定，跳变消失，精度稳定在 ±0.1℃，运行半年无异常。后续将同类型测点全部标准化为此型号，维护效率提升、故障显著减少。
核心卖点与差异化
- 高精度 + 强隔离：16 位 ADC、±0.1℃精度，1500VAC 隔离，抗干扰强、测量稳定。
- 双通道兼容：同时支持 RTD 与热电偶，覆盖绝大多数工业测温场景，备件通用性高。
- DCS 原生适配：专为 INFI 90/Symphony 设计，即插即用、无需额外配置，减少调试风险。
- 工业级可靠：阻燃 PCB、镀金触点、宽温设计，适配恶劣工况，长期运行免维护。
