描述
产品深度介绍

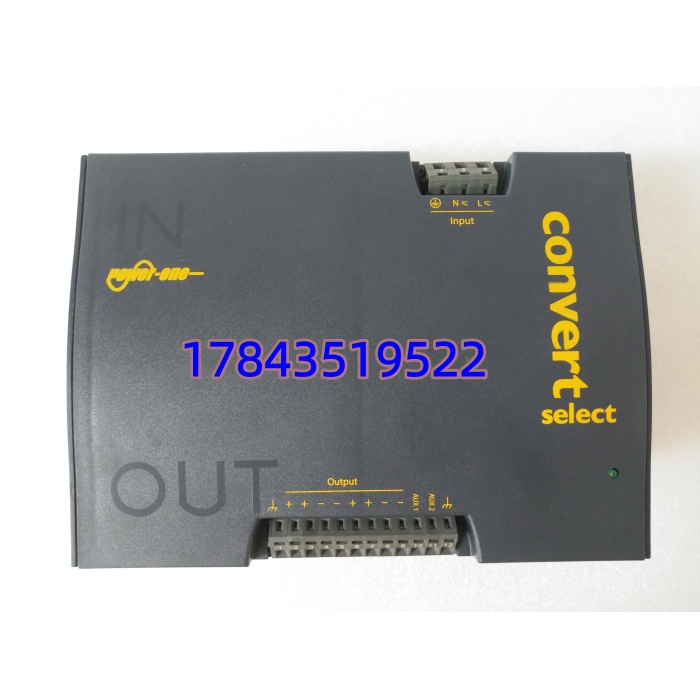

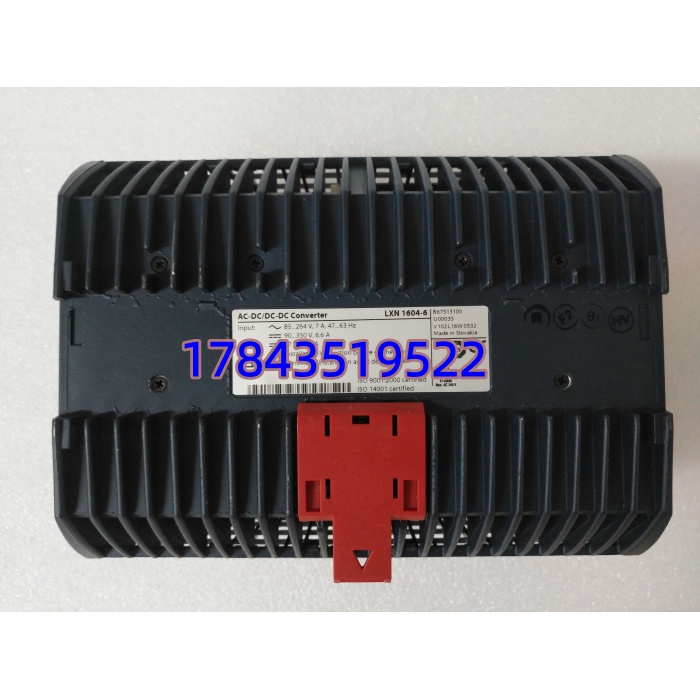

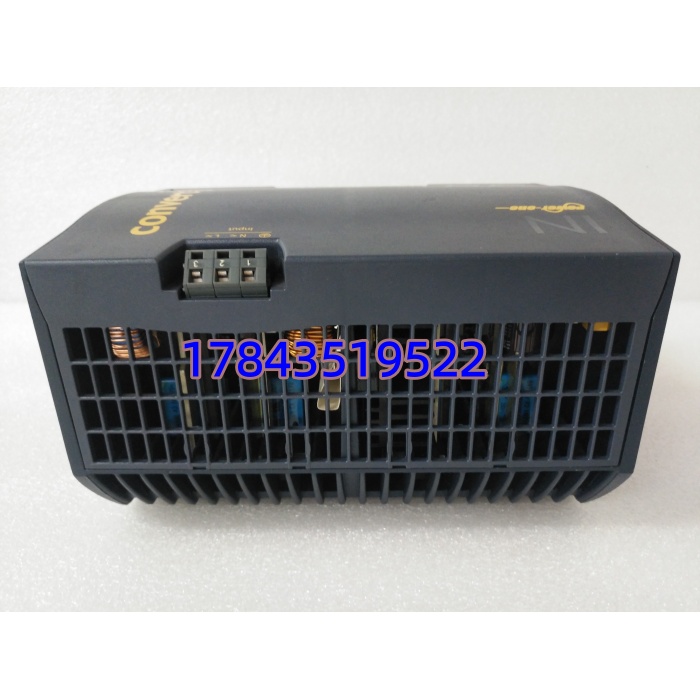

LXN1604-6（3BHL000986P7000）是 ABB 为System 800xA/AC 800M平台设计的高可靠160W 工业电源，用于控制柜内集中供电，为控制器、S800 I/O、现场仪表与低压执行器提供纯净、稳定的 24VDC。模块采用金属外壳、强化散热与全保护电路，适配石化、电力、冶金等连续流程工业的严苛环境，是 ABB DCS/PLC 系统的标准供电单元
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 完整型号 | LXN1604-6（3BHL000986P7000） |
| 输入电压 | AC 100–240V，50/60Hz（宽范围自适应） |
| 输出电压 | DC 24V（±1% 稳压） |
| 输出电流 | 6.67A（连续），峰值 10A |
| 额定功率 | 160W |
| 效率 | ≥90%；纹波≤100mVp-p |
| 保护功能 | 过压、过流、短路、过温（自动恢复） |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 绝缘耐压 | 输入 – 输出：3kV AC；输入 – 地：2kV AC |
| 尺寸（宽 × 高 × 深） | 113.6×138×194mm |
| 重量 | 约 2.8kg |
| 安装方式 | 35mm DIN 导轨（EN 60715） |
| 认证 | CE、UL 508、IEC 61131-2 |
应用场景
- 电力行业：火电厂 / 变电站 DCS 控制柜，为 AC 800M、S800 I/O、变送器供电
- 石油化工：炼化装置控制站，适配防爆区外机柜，冗余配置保障连续生产
- 冶金行业：高炉 / 轧线 PLC 柜，抗振动、宽温运行，适配高温多尘环境
- 水处理：大型污水厂 / 净水厂控制系统，为 I/O 与现场仪表提供稳定 24V
核心卖点
- 宽输入自适应：AC 100–240V，全球电网通用，无需跳线
- 高功率密度：160W/24V，单模块满足中小型控制柜供电
- 全保护 + 自动恢复：短路 / 过流 / 过温保护，故障解除自动重启，减少停机
- 工业级耐用：金属外壳、强化散热、防潮涂层，MTBF＞10 万小时
- 冗余友好：支持 N+1 冗余并联，均流稳定，无环流风险
替换与兼容
- 直接替换：同型号 LXN1604-6（3BHL000986P7000），完全兼容，即插即用
- 升级替代：可换 ABB LXN2404-6（240W），尺寸 / 接口一致，功率冗余更大
- 不可替代：非 ABB 工业电源（如施耐德、西门子），安装 / 接口 / 通讯不兼容
质量检测流程
- 入库核验：核对序列号、物料号、合格证；外观无变形、风扇无异响
- 上电老化：满载 24V/6.67A 运行 24 小时，监测温升、纹波、稳压精度
- 保护测试：短路 / 过流 / 过温触发保护，故障移除自动恢复，功能正常
- 绝缘测试：输入 – 输出 3kV AC/1min 无击穿；输入 – 地 2kV AC/1min 无击穿
- 包装出库：防静电袋 + 气泡膜 + 硬纸箱，附测试报告与质保卡
