描述
产品详情
・型号：LT8978b V1・物料编号：HIEE320639R0001・品牌：ABB・系列：LT8900 大功率传动板卡系列
规格参数
- 硬件版本：V1
- 安装形式：欧式 64 针双排背板插卡，机架插拔安装
- 板载器件：多路大功率 NPN 功率三极管阵列
- 信号接口：背板欧式连接器，前侧测试端子
- 供电方式：机架背板统一供电
- 工作温度：0℃ ~ +60℃（控制柜内）
- 存储温度：-40℃ ~ +85℃
- 湿度范围：5%~95% RH，无冷凝
- 电磁标准：满足工业大功率传动 EMC 抗干扰要求
- 物料后缀说明：R0001 代表正式量产版本
- 适用设备：ABB 大功率整流器、老款中压传动功率单元
- 重量：约 0.62kg
产品介绍

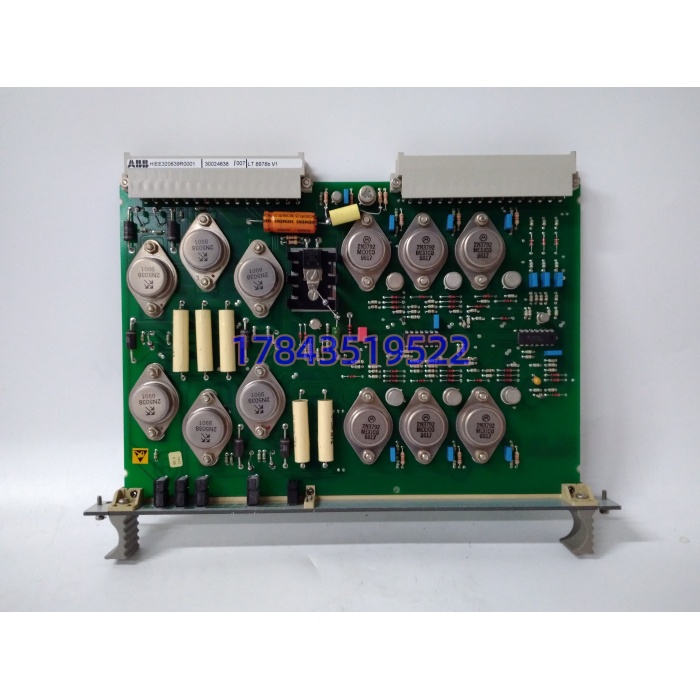

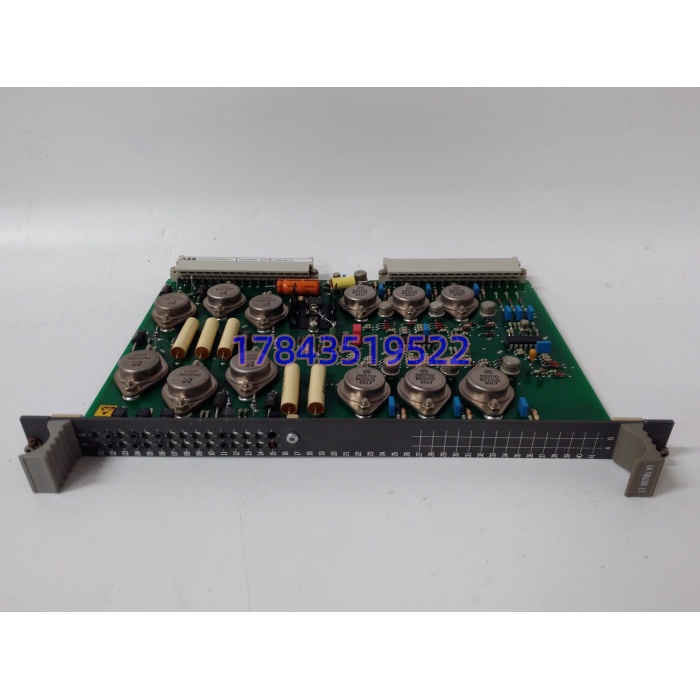

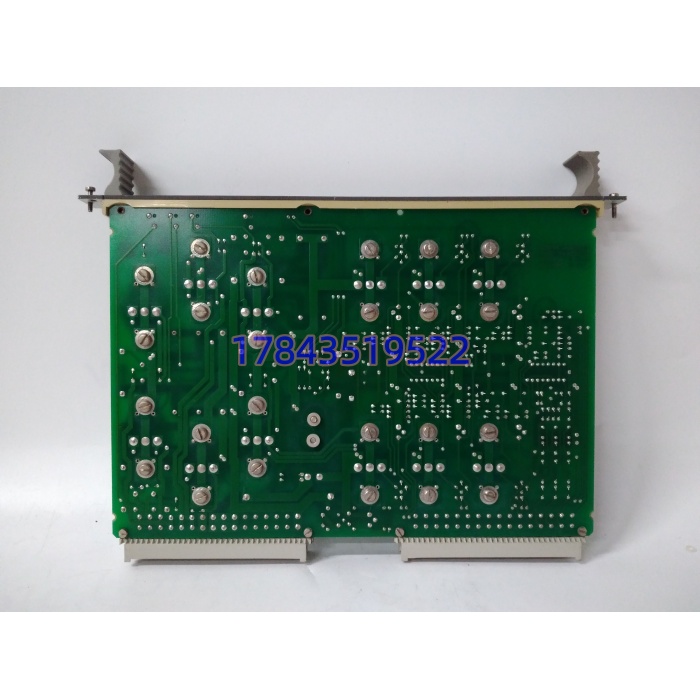

LT8978b V1（HIEE320639R0001）是 ABB 老一代大功率传动柜体内部功率驱动卡件，接收主控板下发的弱电控制信号，通过板上功率晶体管阵列进行功率放大，驱动功率回路元器件，实现整流桥、可控硅单元的有序投切。
很多现场采购容易混淆 LT89xx 系列不同型号，外观相近但通道定义、驱动电流阈值不一样，不能直接互换。这套板卡投产时间较早，原厂已经逐步收缩新货产能，存量装置故障基本依靠拆机备件维持。和新款数字化驱动方案相比，该卡件为模拟信号驱动架构，对柜体温度、粉尘更加敏感。
应用场景与行业案例
现场经常出现传动装置报功率回路故障，运维人员直接检测功率器件，反复更换晶闸管，忽略这块驱动板隐性损坏。驱动板晶体管软击穿不会直接短路，表现为带载后触发不稳，空载测试一切正常，排查难度很高。
- 冶金行业：轧机大功率整流传动柜励磁控制单元
- 油气行业：大型压缩机老旧直流传动功率控制柜
- 造纸行业：大型纸机直流主传动系统
- 电厂辅控：老款励磁调节功率单元
真实案例：某钢厂 1# 轧机直流传动装置，空载启停正常，加载到 60% 负荷就触发功率回路故障停机。先后更换可控硅、脉冲变压器，故障依旧。拆机检测 LT8978b V1 板卡，发现其中一路功率管高温下漏电流超标。更换 HIEE320639R0001 备件，同时清理机架背板氧化触点，机组满负荷连续运行无异常。事后总结，高温环境长期运行，板载晶体管参数漂移，属于典型老化故障。
