描述
产品详情

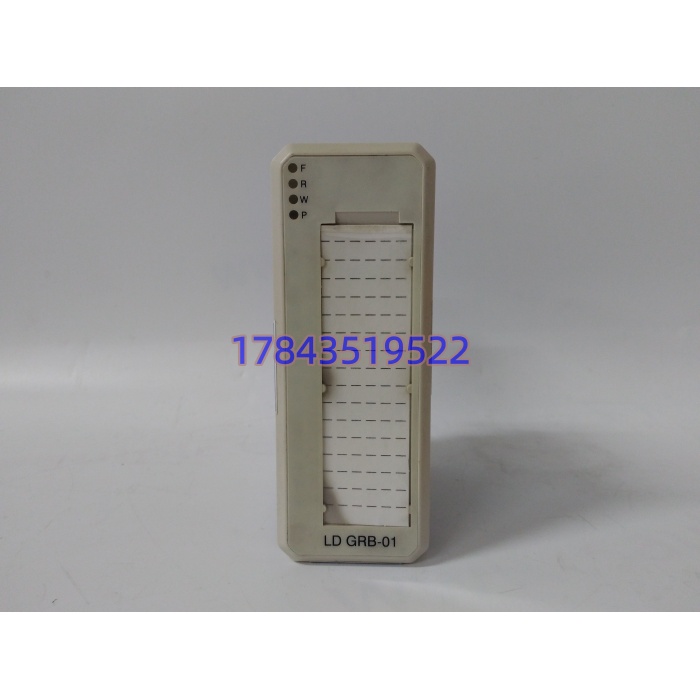

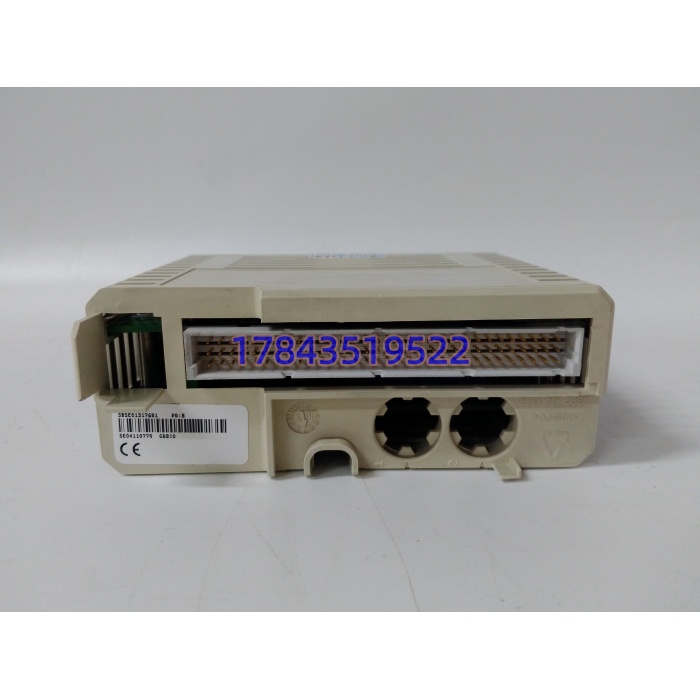

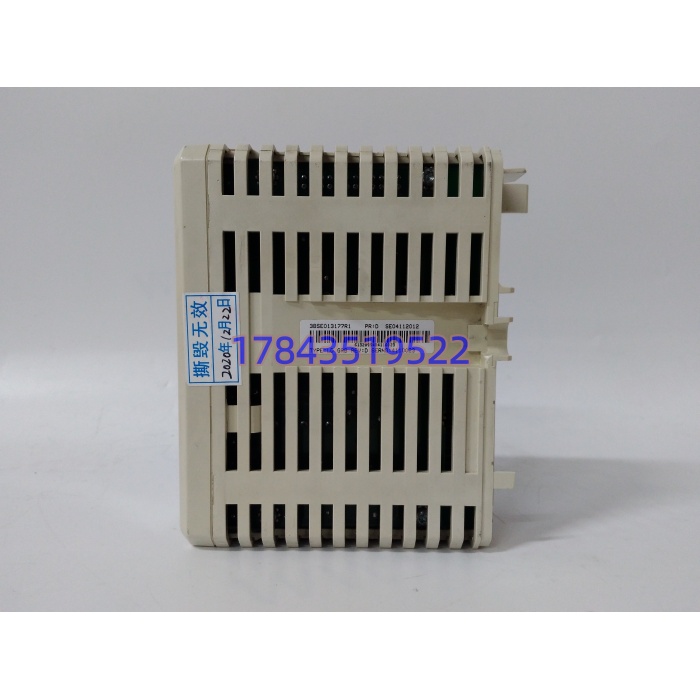

・型号：LDGRB-01，3BSE013177R1・品牌：ABB・系列：AC 800M LD 本地 I/O 系统
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 产品属性 | 无源基板，不含芯片、电源电路 |
| 插槽容量 | 支持最多 4 个 LD 系列 I/O 模块（LD800 系列） |
| 安装方式 | 标准 35mm DIN 导轨卡扣安装 |
| 通讯接口 | 专用扁平电缆接口，对接 CPU 本地 I/O 口 |
| 背板供电 | I/O 模块 24V 外部供电；基板仅信号布线 |
| 工作温度 | 0℃～+60℃ |
| 防护等级 | IP20（控制柜内使用） |
| 外形尺寸 | 71mm × 100mm × 26mm |
| 整机重量 | 约 240g |
| 兼容模块 | LD801、LD810、LD820、LD830 等 LD 系列 I/O 单元 |
| 配套软件 | Control Builder M |
| 线缆配件 | 标准 LD 扁平通讯电缆单独采购 |
产品介绍
LDGRB-01 是 AC800M 系统 LD 本地 I/O 专用无源扩展基板，只负责机械固定与信号布线，内部没有有源电路。一块基板最多安装 4 个 LD 模拟量 / 数字量模块，依靠扁平电缆和 AC800M 主控本地 I/O 端口建立通讯，实现就近布置现场 I/O。
坦白讲，很多采购容易把它当成有源 I/O 模块，到货才发现基板本身无法单独工作，必须搭配 LD 系列模块与通讯电缆整套使用。对比 S800 远程 I/O，LD 本地 I/O 布线距离更短、响应速度更快，适合控制柜内集中布置测点；短板是扩展距离受扁平电缆长度限制，不适合远距离分散测点改造。基板属于机械类备件，故障大多来自针脚氧化、卡扣断裂。
应用场景与行业案例
痛点切入：老 AC800M 机柜空间紧凑，需要就近扩展少量模拟量测点；LD 基板金手指长期积灰氧化，造成 I/O 模块随机通讯丢失；基板卡扣碎裂后模块松动，引发信号间断。
典型场景
- 化工装置：控制柜内部温度、压力测点就近扩展，采用 LD 本地 I/O 降低总线延迟。
- 热电锅炉辅控：炉膛测点集中布置，使用 LDGRB 基板扩展 AI/DO 模块。
- 水处理泵站：本地阀门、仪表信号采集，无需铺设 Profibus 现场总线。
- 油气增压站小型控制站：有限点位扩容，利用 LD 本地 I/O 简化柜内布线。
