描述
产品详情

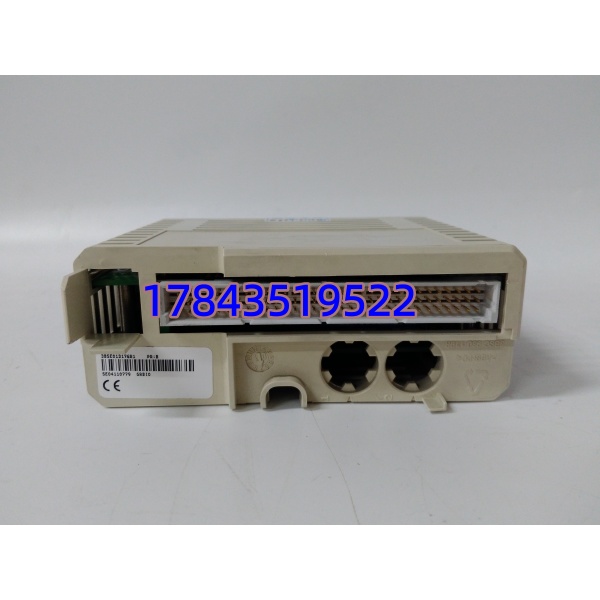

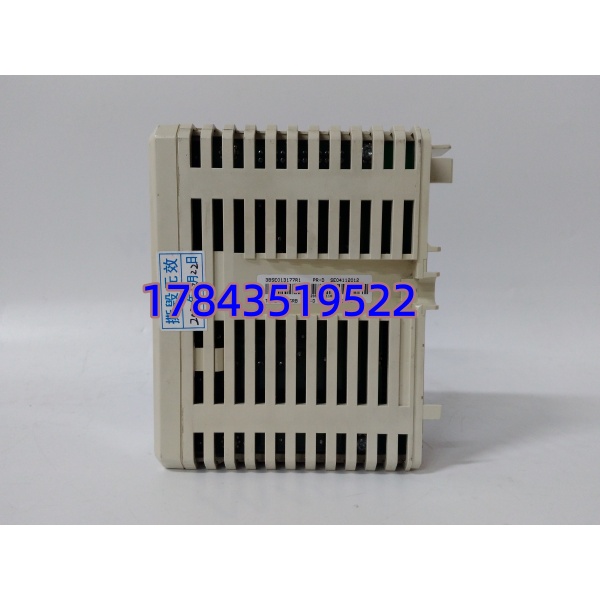

・型号：LDGRB-01（3BSE013177R1）
・品牌：ABB
・系列：S800 I/O 系列
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 通道配置 | 8DI 数字输入 + 8DO 数字输出 |
| 输入电平 | 24VDC PNP/NPN 通用 |
| 输出负载 | 单通道最大 2A，阻性负载 |
| 通道隔离 | 单通道与背板 1500VDC 光电隔离 |
| 背板总线 | S800 本地 I/O 背板总线 |
| 外部通讯 | 双 Profibus DP 冗余接口 |
| 模块供电 | 背板 5V + 外部 24VDC 辅助供电 |
| 整机功耗 | 最大 2.5W |

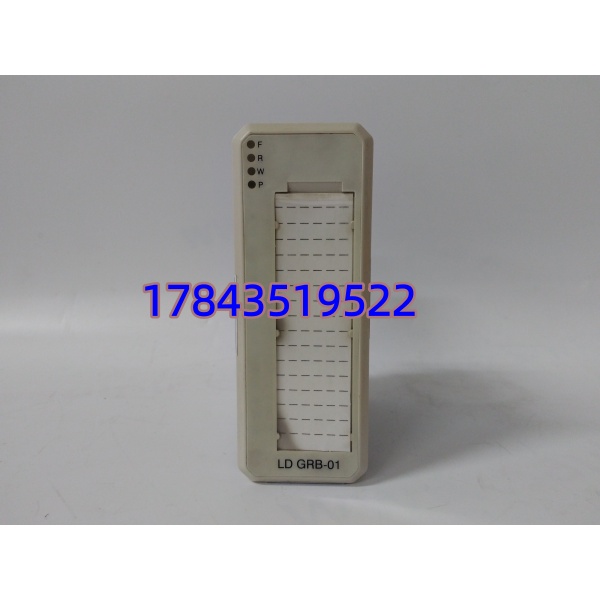

| 状态指示灯 | P 电源、R 运行、F 故障、每通道独立状态灯 |
| 自诊断功能 | 断线、短路、过流、总线失联上报控制器 |
| 工作温度 | 0℃ ~ +60℃（机柜内） |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | DIN35 导轨、S800 标准 I/O 底座配套 |
| 防护等级 | IP20，仅控制柜内使用 |
| 整机尺寸 | 100×71×25mm |
| 整机重量 | 约 170g |
| 兼容控制器 | AC800M、AC800C 全系列 800xA 控制器 |
产品介绍
LDGRB-01 3BSE013177R1 属于 S800 分布式 I/O 产品线，面向中小型点位场景设计，一块模块同时集成开关量采集与现场设备驱动，配套 S800 底座分散布置在现场机柜，缩短传感器、阀门接线距离。 坦白讲，分开采购单独 DI、DO 模块会占用更多底座插槽，柜内空间紧张时扩容受限；这款混合通道模块单槽覆盖采集与输出，工程布线工时更少。对比早期老款 S800 数字模块，它升级双通道 DP 冗余总线，单路总线断线不会导致整卡离线；每路通道独立隔离，现场电磁阀短路只会单通道保护停机，不会击穿背板总线，我在现场多次见过无隔离老模块因负载短路烧毁整组 I/O 底座。
应用场景与行业案例
痛点切入
装置现场测点分散，单独 DI、DO 模块堆叠占用大量底座槽位，改造时无空余插槽；普通 I/O 模块无通道级诊断，现场线路断线后中控仅数值异常，无法快速定位故障通道；单总线 I/O 卡通讯中断会丢失整段工艺点位，引发联锁误动作。 现场电磁阀、接触器感性负载启停产生反向电压，无独立隔离容易干扰相邻采集通道，造成输入信号跳变。
典型场景
- 化工反应装置就地 I/O 柜：采集现场急停、液位开关 DI 信号，输出控制进料切断阀、搅拌电机 DO 回路，冗余 DP 总线保障连续生产。
- 火电辅机水泵控制柜：泵运行反馈、压力开关采集，输出启停指令、报警声光回路，模块紧凑适配狭小辅控柜体。
- 油气输送撬装设备：撬内限位、火焰探头信号采集，驱动紧急切断电磁阀，分散式 安装不用集中中控布线。
- 市政污水厂格栅、曝气单元改造：老旧分立继电器替换，原有 24V 开关线缆直接对接模块端子，无需重新放线。
- 冶金加热炉辅控系统：炉门限位、火焰检测采集，控制点火、冷却风机输出，通道隔离抵御炉区动力电缆干扰。
真实案例
去年处理一家精细化工合成车间改造，3 套小型反应釜就地柜原有老式单功能 DI/DO 模块，底座插槽全部占满，新增 4 路联锁点位无法扩容，原本计划新增整组 I/O 底座，停机至少 3 天。 现场更换 6 块 LDGRB-01 混合模块，每块同时替换一块 DI + 一块 DO，腾出全部空余插槽，原有 24V 现场线缆直接对接模块端子，Control Builder 软件仅重新映射通道地址，停机改造压缩至 8 小时。投运 10 个月，两次出现电磁阀线圈短路，仅对应单通道故障告警，其余点位正常运行；班组工程师反馈，点位不多、柜体空间有限的就地站优先选用这款混合 I/O，能预留长期扩容空间。
