产品深度介绍
LD 810HSE EX（3BSE091722R1）是 ABB 为800xA DCS配套的防爆型基金会现场总线链路设备，专为石油化工、天然气等易燃易爆危险区设计。作为 FF-HSE（高速以太网）与 FF-H1（现场总线）之间的本安防爆网关，它可将 4 路 FF-H1 现场设备数据安全接入 HSE 以太网，实现危险区（Zone 1/21）与安全区控制系统的隔离通信ABB Group。
设备通过ATEX、IECEx 本安防爆认证（Ex ia IIC T4 Ga），可直接安装于 1 区 / 21 区；支持双机冗余切换，保障总线通信不中断；4 路独立 H1 链路均为主站（LAS），可管理多台现场仪表；内置诊断与 LED 状态指示，支持远程运维，减少危险区人工巡检ABB Group。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | LD 810HSE EX 3BSE091722R1 |
| 品牌 / 系列 | ABB 800xA DCS / FOUNDATION™ Fieldbus |
| 功能定位 | FF‑HSE ↔ FF‑H1 防爆链路网关 |
| HSE 接口 | 1×RJ45，10/100 Mbps 自适应ABB Group |
| H1 接口 | 4×FF‑H1，31.25 kbit/s，本安防爆ABB Group |
| 防爆等级 | ATEX II 1G Ex ia IIC T4 Ga；IECEx Zone 1/21 |
| 供电 | 24V DC（18–30V），约 0.8A |
| 工作温度 | -40°C ~ +70°CABB Group |
| 防护等级 | IP20（本体），防爆外壳 Ex d IIC T6 |
| 冗余 | 支持双机冗余，故障自动切换ABB Group |
| 安装 | DIN 导轨，标准机柜安装ABB Group |
| 尺寸（宽 × 高 × 深） | 55×120×180 mm |

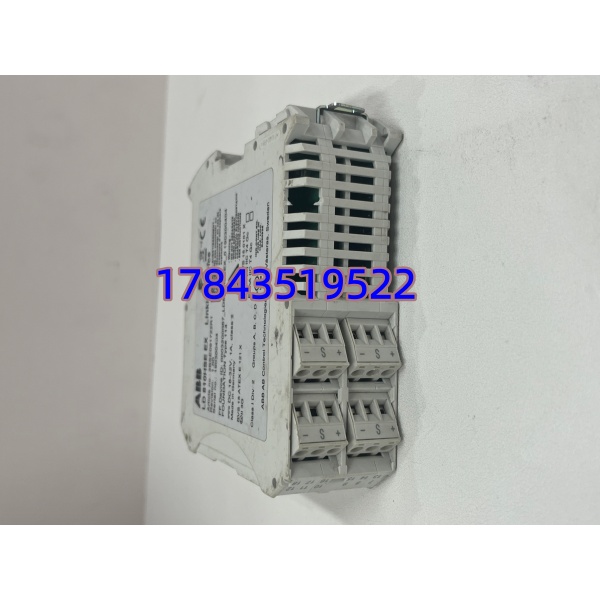

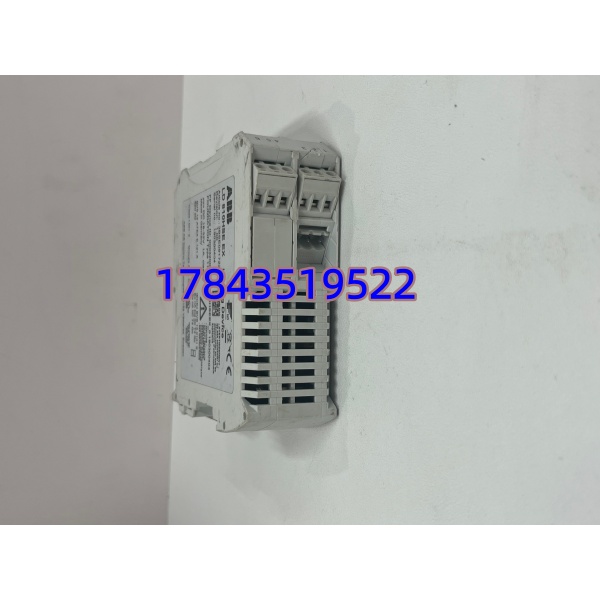

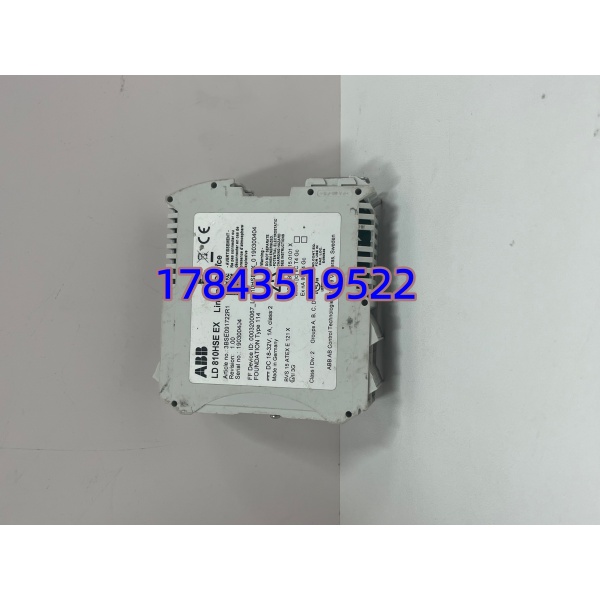

ABB LD 810HSE EX 3BSE091722R1
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一
- 确认危险区域断电并挂牌，气体检测合格。
- 佩戴防静电手环，在防静电垫上操作。
- 工具：绝缘螺丝刀、万用表、防爆压线钳、手机（拍照）。
- 核对模块防爆证书与现场区域等级匹配。
阶段二：拆卸旧模块（10 分钟）
- 断开24V DC与所有总线电缆，等待电容放电≥5 分钟。
- 解锁导轨卡扣，垂直拔出模块，避免拉扯防爆接头。
- 拍照记录：HSE 网口、4 路 H1 端子、地址拨码。
- 检查底座防爆密封与针脚，清理氧化层。
阶段三：安装新模块（20 分钟）
- 核对型号3BSE091722R1，防爆标识清晰完好。
- 导轨安装：推入至卡扣锁定，保持垂直无倾斜。
- 地址与冗余配置：按照片设置拨码，冗余链路单独接线。
- 接线（防爆规范）：
- HSE：防爆 RJ45，屏蔽层单端接地；
- H1：4 路本安端子，极性 A/B 正确，终端电阻仅末端 ON；
- 电源：24V DC 正负极对应，拧紧防爆端子。
- 扭矩：端子 0.5–0.8N・m，密封垫到位。
阶段四：上电测试（15 分钟）
- 先合 24V 电源，PWR 绿灯常亮；HSE/H1 指示灯正常闪烁。
- 连接 800xA，扫描 HSE 网络，识别模块并读取 4 路 H1 设备。
- 下载配置，测试数据读写、报警与事件上传。
- 冗余切换测试：主站断电，从站无缝接管，数据无丢失。
- 连续运行 30 分钟无报错，记录序列号与防爆检查记录。
常见问题解答
Q1：LD 810HSE EX 与普通 LD 810HSE 有什么区别？
A：核心是防爆能力：
- LD 810HSE EX：ATEX/IECEx 本安防爆，可装 Zone 1/21；
- 普通 LD 810HSE：仅 IP20，只能装安全区，不可直接接危险区设备。
Q2：支持热插拔吗？危险区能带电更换吗？
A：不支持热插拔。危险区必须断电更换；带电插拔会破坏防爆密封、产生火花，引发安全风险，同时损坏 H1 本安电路。
Q3：4 路 H1 可以接不同厂家仪表吗？
A：可以。只要符合FF‑H1 标准（IEC 61158），支持多厂商仪表混接，如 ABB、Emerson、Yokogawa 等，系统统一管理ABB Group。
Q4：冗余怎么配置？切换时间多久？
A：两台 LD 810HSE EX 组成冗余，HSE 与 H1 均双路接线；切换时间 ≤500ms，上层系统无感知，数据不中断ABB Group。
Q5：停产了吗？质保多久？
A：在产，800xA 主力 FF 总线防爆网关；提供12 个月质保（非人为损坏），支持原厂校准与防爆复检。
