描述
产品详情

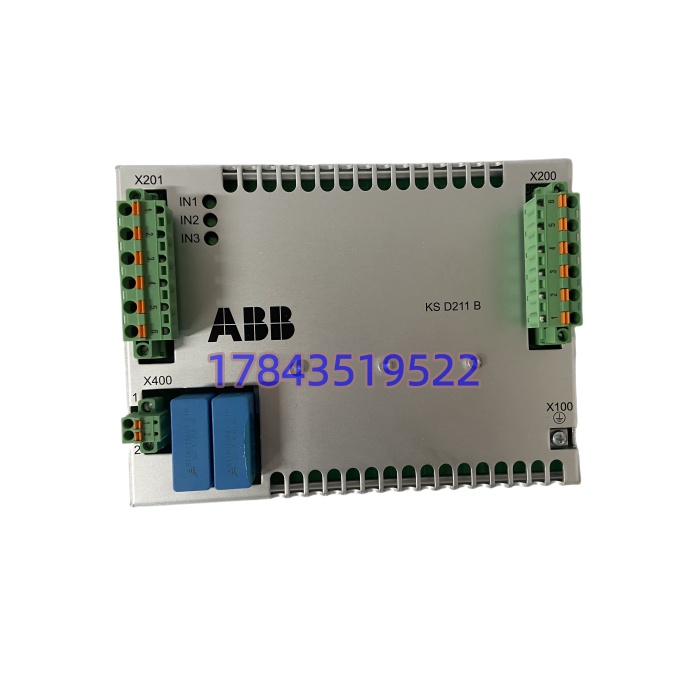

・型号：KSD211B 3BHE022455R1101・品牌：ABB・系列：UNITROL‑P 发电机励磁控制系统
规格参数
- 信号类型：发电机 PT 电压、CT 电流、同步并网电压信号调理
- 输入信号：交流电压、电流二次采样信号
- 接口：外部接线端子、内部专用扁平电缆连接主控板
- 适配系统：UNITROL‑P 励磁装置，不可用于 UNITROL‑6000，以原厂手册为准
- 供电：UNITROL‑P 机架背板供电
- 工作温度：‑20℃ ~ +60℃，机柜内部无凝露
- 防护等级：IP20，仅限控制柜内部使用
- 安装方式：机箱插槽直插安装
- PCB 处理：三防涂层，适配电厂粉尘、振动工况
- 硬件约束：硬件修订版本需要与整套系统固件匹配；同系列外观近似板卡引脚定义不同，不可直接代换，以原厂手册为准
产品介绍
KSD211B 3BHE022455R1101 是 UNITROL‑P 励磁系统前端信号调理板，PT、CT 过来的交流采样信号、同步电压先进入本板，经过隔离、变换之后送给 PPCC322BE 主控单元，AVR 调压、无功计算、同步并网全部依赖本板采集的原始信号。
坦白讲，现场会遇到外观相似的其它 UNITROL‑P 子板，板子尺寸一致，但信号回路、引脚定义不一样。我在现场遇到过错用备件，上电无硬件报错，但电压采样数值失真，发电机无法正常并网。该硬件跟随 UNITROL‑P 平台已经停产，大量火电、水电自备电厂不会轻易改造整套励磁，依靠存量备件保障机组运行。
应用场景与行业案例
板卡整体损坏，电压电流采样全部失效，励磁系统无法建压，发电机无法并网；局部通道损坏，电压、无功读数失真，会造成调压异常、保护误动作。
‑ 火力发电厂汽轮发电机：UNITROL‑P 励磁装置，采集机端电压电流，完成 AVR 闭环调节。‑ 水力发电厂水轮发电机组：水轮发电机励磁采样，参与无功调节与并网逻辑。‑ 化工厂自备电厂发电机组：自备机组励磁，装置改造周期长。‑ 存量机组改造项目：主控板完好，仅采样板故障，只做备件更换。
真实案例：某自备电厂 #1 机组励磁 KSD211B 部分采样通道损坏，机端电压读数跳变，AVR 调节不稳定，机组只能降负荷运行。仓库有一块同系列外观近似的板卡，可以插入机架，接线端子能够对上，但是内部信号回路不匹配，上机之后采样数据完全失真，无法投入励磁。机组维持降负荷，等待 KSD211B 3BHE022455R1101 备件到货耗时 5 天。事后仓库台账登记完整型号以及物料编码。
