产品深度介绍

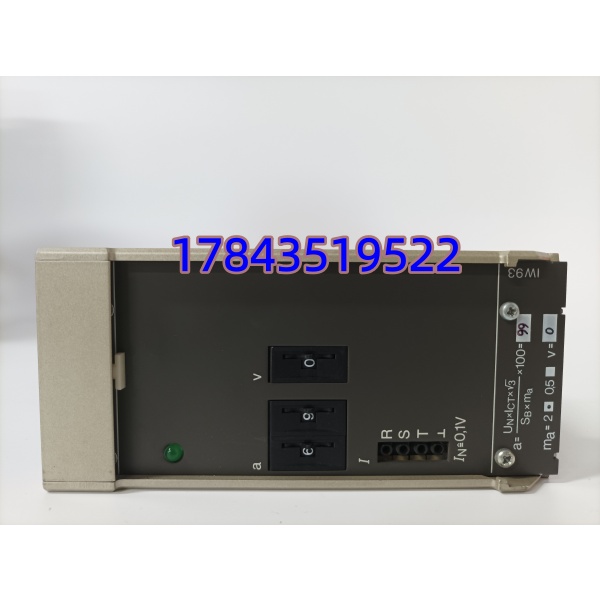

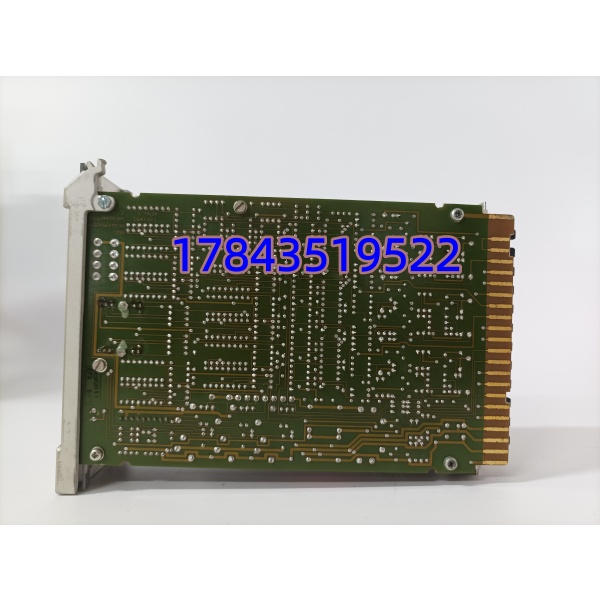

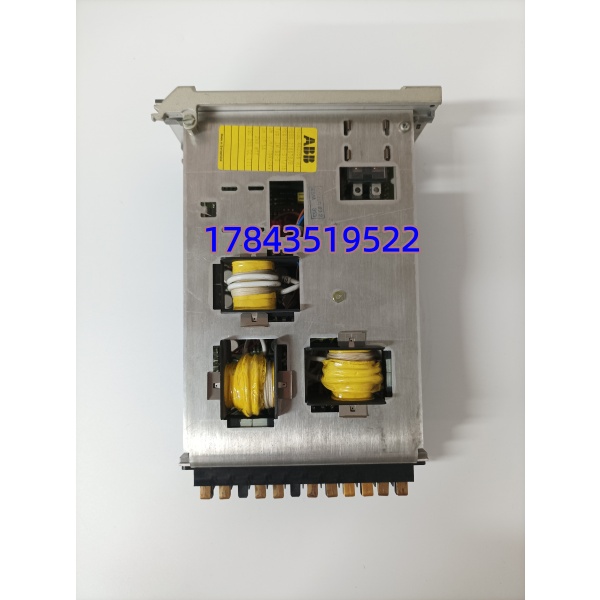

ABB IW93-2 是 Harmony 系统配套标准 16 通道模拟量输入卡，广泛应用于火电锅炉、汽轮机、水电辅控系统，专门接收现场压力、液位、温度、流量 4-20mA 标准仪表信号。每一路通道独立搭载隔离变换电路，2500V 高压电气隔离可抵御变频器、大功率电机带来的现场电磁干扰；板载多颗状态诊断 LED，可快速定位断线、短路、信号超量程故障。卡件通过 Harmony 专用背板总线与 CPU 数据交互，支持通道超限报警、信号断线检测，适配电厂连续长期运行工况，是老旧 Harmony 机组检修、故障停机抢修必备替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 16 路独立模拟量输入通道 |
| 兼容信号类型 | 4-20mA 电流信号、0-10V 电压信号 |
| 通道隔离等级 | 2500Vrms 通道对地电气隔离 |
| 背板总线 | Harmony 系统专用并行背板总线 |
| 背板供电 | 5V DC 机架馈电，整机功耗 4.5W |
| 信号检测功能 | 断线检测、超量程报警、短路识别 |
| 安装规格 | Harmony 标准机架单槽位卡扣安装 |
| 工作环境温度 | 0 ℃ ~ 60 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 防护等级 | IP20，控制柜内使用 |
| 兼容同系列卡件 | IW93、IW93-2 硬件插槽互通，固件版本区分 |
| 适配系统 | ABB Harmony 电站 DCS、火电辅控、水电机组监控系统 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装 HESG440356R1 序列号、出厂批次，匹配入库单据
- 防伪识别：PCB 板 HESG216678B 底板编号完整，无打磨、重喷码痕迹
- 外观检查：电路板无腐蚀、焊点无维修补焊、金手指无氧化划痕、外壳无磕碰
- 附件核对：原厂防静电密封袋、出厂质检贴纸齐全
2. 上机功能测试测试机架搭载 ABB Harmony 原厂仿真机架与配套 CPU 主控
- 通电自检：各路状态 LED 启动逻辑正常，无硬件报错告警
- 16 通道全量程信号模拟：逐路输入 4mA、12mA、20mA 标准电流，校验采集精度无漂移
- 断线故障模拟：断开单通道信号线，上位准确识别断线报警
- 连续老化：24 小时不间断带电运行，记录板卡温升曲线无异常发热
3. 电气参数测试
- 500V 摇表绝缘电阻测试，单通道对地绝缘＞10 MΩ
- 背板 5V 供电回路接地连续性完整检测
- 2500V 隔离耐压冲击测试，验证通道抗干扰稳定性
4. 配置固件验证
- 读取板卡底层硬件固件版本并存档
- 记录出厂默认通道量程基准参数，提供客户替换对照参考
- 拍摄板卡通道端子、背板针脚布局完整存档
5. 最终质检与包装
- 专职质检人员签字出具完整检测记录
- 独立防静电真空袋密封封装
- 外层气泡膜加固防潮纸箱打包
- 粘贴 QC 合格标签，标注检测日期、板件完整物料编号
