描述
规格参数详情
| 参数项目 | 参数信息 |
|---|---|
| 板卡全称 | UAC326AE01 |
| ABB 物料号 | HIEE401481R1 |
| 适配系统 | UNITROL 5000、UNITROL-F 励磁控制器 |
| 供电方式 | 通过机箱背板 24VDC 供电 |
| 功能通道 | 多路模拟量采集（电压 / 电流）、数字输入、继电器输出、触发信号回路 |
| 信号类型 | ±10V、4–20mA 模拟信号，无源开关量触点信号 |
| 结构形式 | 欧式插箱、前插拔 VME 标准尺寸板卡 |
| 工作温度 | -20℃ ~ +60℃，控制柜内无凝露环境 |
| 防护等级 | IP20（仅限电控机柜内部使用） |
| 生命周期 | 原厂停产，无全新长期供货渠道 |
| 配套调试软件 | UNITROL Engineering Tool |
产品介绍

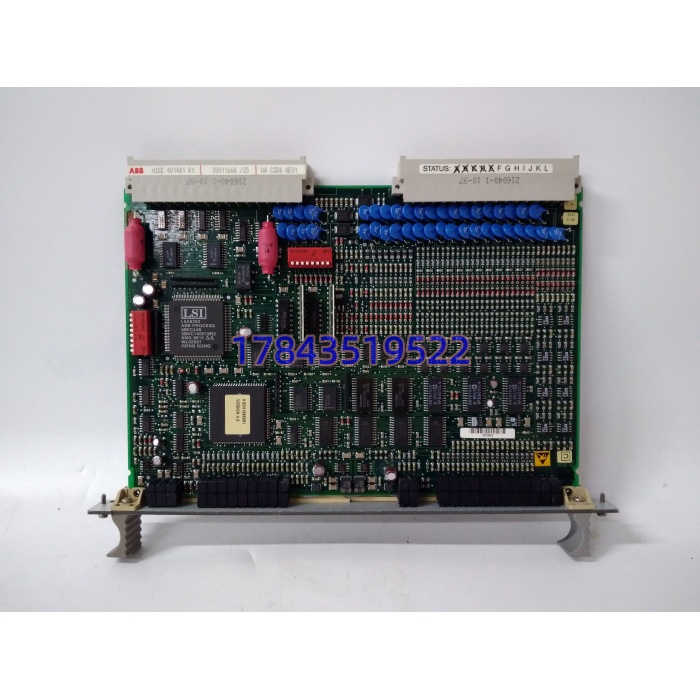

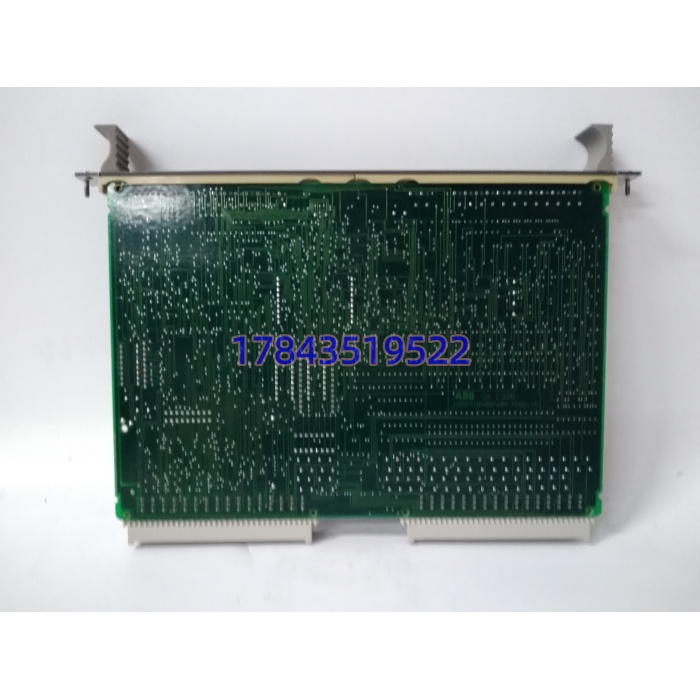

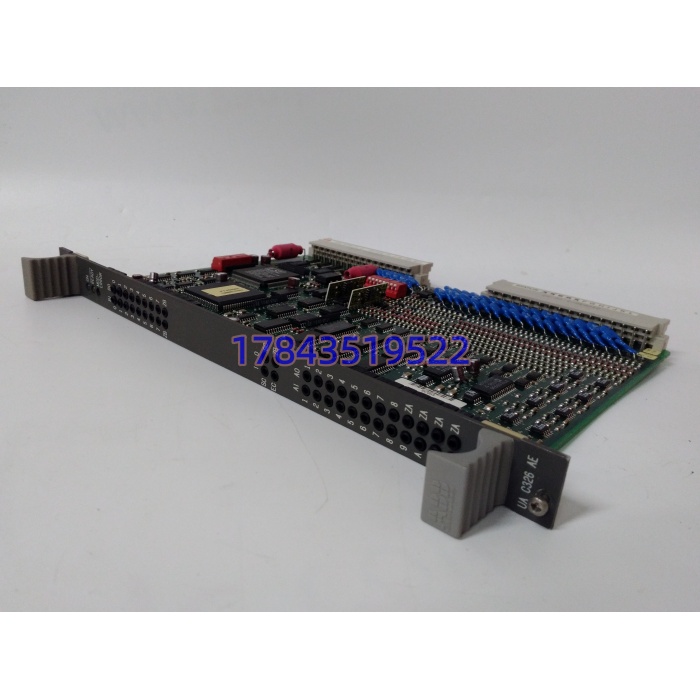

UAC326AE01（HIEE401481R1）是 ABB UNITROL 励磁调节器里面非常关键的一块接口主板。机组机端电压、励磁电流、无功反馈等关键模拟量全部经由这块板采集，同时处理灭磁开关、冷却风机、系统故障等开关联锁信号，并输出控制脉冲至功率单元。
现场踩坑重点：
- AE01 与 AE02 硬件 PCB 布局、内部固件版本不一样，很多电厂直接采购 AE02 上机，上电报通道校验故障，励磁系统无法就绪。
- 拆机备件务必核对完整丝印：UAC326AE01 + HIEE401481R1两段编码同时一致才算同型号，只看其中一段存在错配风险。
- 板卡包含精密运放、采样电阻，运输严禁裸板快递，轻微震动容易造成虚焊，上机出现采样漂移、电压波动。
应用场景
主要配套汽轮发电机、水轮发电机 ABB UNITROL 励磁装置，集中存量场景：
- 火力发电厂、热电联产机组主励磁系统
- 中小型水电站同步机组励磁调节柜
- 炼化、钢铁自备电厂发电机 UNITROL5000 装置
- 海外机组存量 ABB 励磁系统大修、备件更换
现场典型故障场景：板卡老化出现采样零点漂移，调节器频繁无功波动；通道芯片损坏，报 “模拟输入故障”，励磁系统闭锁；继电器输出回路老化，无法触发灭磁联锁。
