描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | HC800（HPC800 控制处理器）ABB Group |
| 处理器 | 256MHz 32 位 Freescale ColdFire |
| 功能块容量 | 30,000 个ABB Group |
| 控制算法库 | 150 + 预定义功能代码 |
| 任务分段 | 最多 8 段，最小周期 1ms |
| 闭环控制能力 | 250ms 内执行 5000+ I/O 闭环 |
| 支持 I/O 子系统 | SD I/O、Harmony Rack I/O、S800 I/O |
| 通信 | Modbus TCP、冗余对等总线（＜100ms）ABB Group |
| 内存 / 存储 | 板载 RAM+Flash、NVRAM（可扩展） |
| 工作温度 | 0°C ~ +55°C（工业级） |
| 供电 | 24V DC（机架供电） |
| 尺寸（深 × 高 × 宽） | 78.74×243.84×210.82mm |
| 重量 | 0.88kg |
品深度介绍

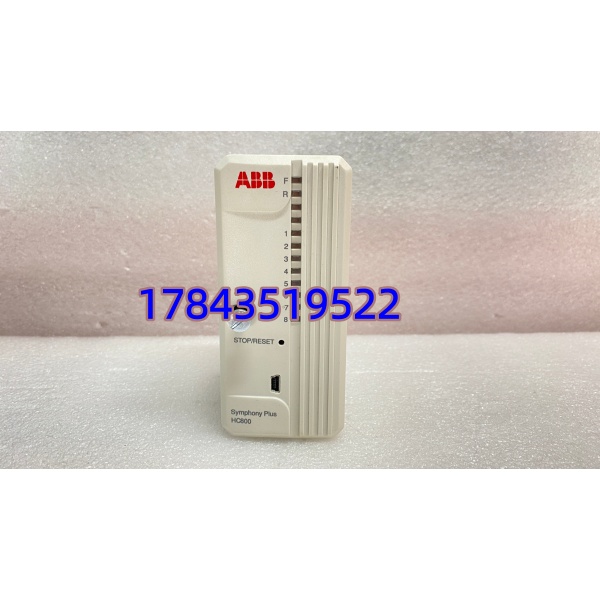

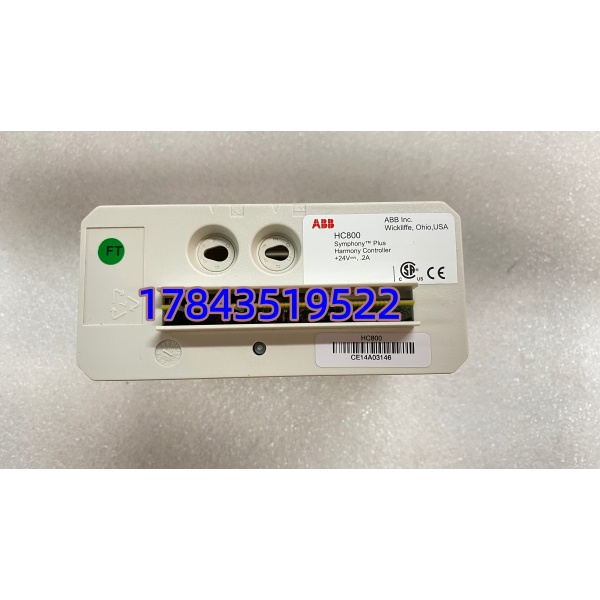

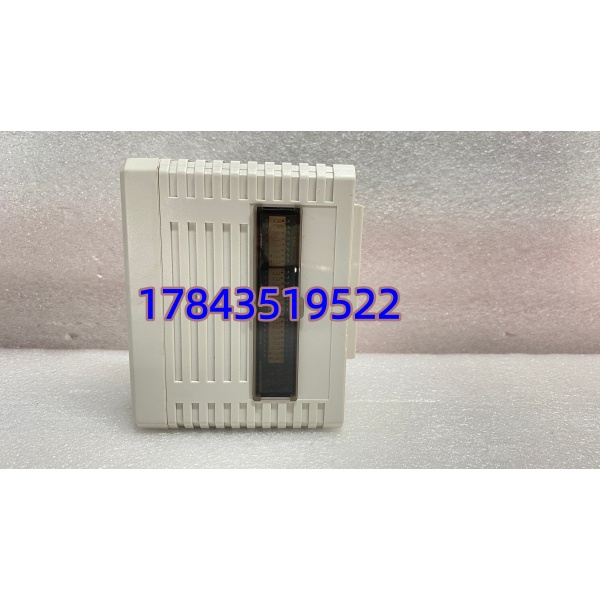

ABB HC800 是SymphonyPlus SD 系列 DCS 的核心控制器，专为流程工业高可靠性、高密度控制场景设计。它采用 32 位工业级 CPU，搭载实时操作系统，可处理复杂 PID 调节、顺序控制、联锁保护与数据运算，单控制器支持 30000 个功能块，满足大型工厂全流程控制需求ABB Group。
HC800 具备多 I/O 总线兼容能力，可无缝连接 legacy Harmony I/O、主流 S800 I/O 及 SD 本地 I/O，适配新旧系统改造与扩容。冗余设计是其核心优势：双控制器通过专用高速冗余总线同步数据，切换时间＜100ms，确保关键工艺无间断运行。
典型应用场景
- 火力发电锅炉、汽机、辅机系统主控，实现燃烧优化、负荷控制、联锁保护，冗余配置保障机组安全稳定。
- 石油化工反应釜、精馏塔、压缩机群过程控制，支持复杂配方管理、批量控制与安全联锁。
- 冶金 / 水泥高炉、窑炉、轧线温度 / 压力 / 流量闭环控制，适配高温、粉尘、强振动环境。
- 水处理 / 市政污水厂、净水厂、泵站自动化，实现加药、过滤、消毒、液位 / 压力联锁控制。
质量与检测要点
- 原厂核验：核对 ABB 标签、型号 HC800、序列号、固件版本。
- 功能测试：上机 SD/Harmony 机架，测试 30000 功能块加载、5000+ I/O 闭环、冗余切换（＜100ms）。
- 通信测试：验证 Modbus TCP、冗余总线、I/O 总线通讯稳定性。
- 稳定性：72 小时满载运行，温度、通讯、冗余切换无异常。
- 电气安全：绝缘、耐压、接地合规，符合工业 EMC 要求。
常见避坑提示
- I/O 兼容性：确认 HC800 与现场 I/O 类型（SD/Harmony/S800）匹配，避免总线协议不兼容。
- 冗余配置：冗余 pair 需同型号、同固件版本，否则同步异常、切换失败。
- 固件版本：升级 / 替换前核对原固件版本，版本差异会导致功能块不兼容、通讯中断。
- 散热与环境：工作温度 0~55°C，机柜预留通风空间，避免高温降速或死机。
- 供电冗余：推荐双 24V DC 冗余供电，防止单电源故障导致控制器离线。
