描述
关键技术规格
5SHY4045L0003（IGCT 功率模块）
- 额定电压：4.5 kV（VRRM）
- 额定电流：1200 A（IR）
- 导通压降：3.1 V
- 关断压降：5.0 V
- 开关速度：500 A/μs
- 工作温度：-40°C ~ +125°C
- 功耗：通态 4800W，关态 1500W
- 重量：约 1.5 kg
3BHB021400（IGCT 门极驱动板）
- 驱动对象：适配 5SHY4045L0003 系列 IGCT
- 信号接口：光纤 / 电气信号互联
- 保护功能：过流、过压、过热保护
- 工作温度：-20°C ~ +70°C
- 隔离电压：≥500V AC
3BHE019719R0101（GVC736BE101，励磁控制板）
- 别名：GVC736BE101
- 控制电源：24V DC，100mA
- 通讯协议：以太网、Profibus、Modbus
- 功能：PWM 调制、触发脉冲生成、电流电压闭环控制
- 工作温度：-40°C ~ +150°C
产品深度介绍

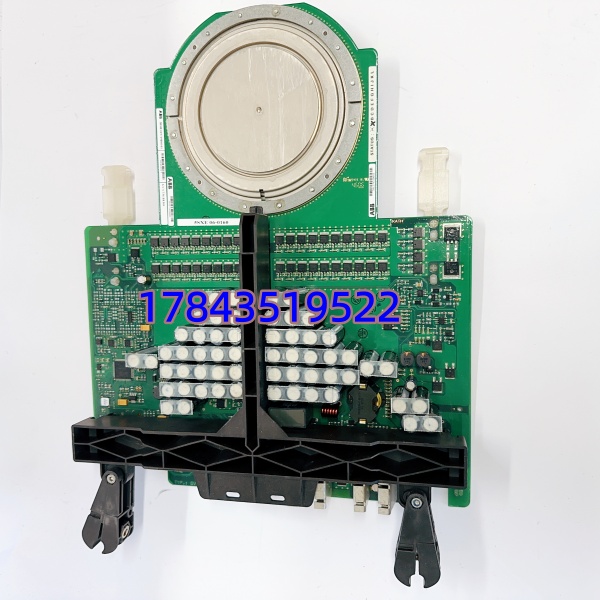

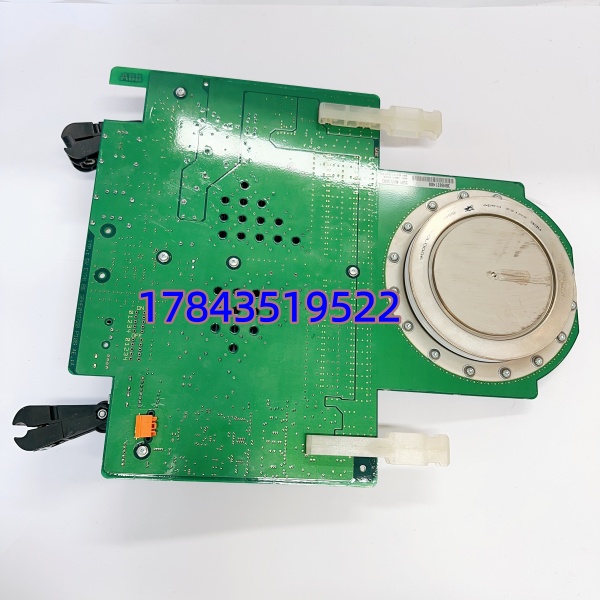

这套 ABB 组件是中高压大功率变频 / 变流系统的核心功率单元，由5SHY4045L0003（IGCT 功率模块）、3BHB021400（门极驱动板）、3BHE019719R0101（GVC736BE101 控制板） 组成，适配 ABB ACS6000 系列中压变频器、高压 SVG 等设备。
应用场景与行业案例
工程痛点
高压大功率传动场景（如轧机、大型风机）中，核心功率部件故障会导致整条生产线停摆，每小时损失可达数十万。而进口备件交期常达 6-8 周，库存不足时易造成长时间停产。
典型应用场景
- 电力行业：高压 SVG/STATCOM 无功补偿装置，稳定电网电压、治理谐波。
- 冶金行业：轧机主传动、高炉风机控制，适配高温、粉尘强干扰环境。
- 矿业：矿井提升机、大型破碎机变频驱动，满足重载、频繁启停需求。
- 石化行业：大型压缩机、泵类中压变频控制，保障连续生产稳定性。
- 新能源：高压直流输电（HVDC）换流阀单元、风电变流器功率模块。
真实案例
去年 7 月，华东某钢厂轧机主传动的 ABB ACS6000 变频器突发故障，经检测是 IGCT 功率单元（5SHY4045L0003 + 驱动 + 控制板）损坏。原厂报价交期 6 周，而轧机停产 1 天损失超 200 万。采购紧急调配现货整套组件，24 小时内送达现场。工程师替换时核对固件版本与 DIP 开关配置，4 小时完成安装调试，系统恢复运行。事后该厂采购 2 套同款组件作为常备库存，避免再次停机风险。
质量透明化检测流程
- 入库验收：核验原厂装箱单与序列号，检查无腐蚀、划痕，核对说明书与合格证。
- 上机功能测试：在 ABB ACS6000 测试机架通电，检测 LED 状态、光纤通讯握手、I/O 信号模拟，连续运行 24 小时记录温升。
- 电气参数检测：500V 摇表测绝缘电阻（＞10MΩ），测试接地连续性与耐压性能。
- 固件验证：读取固件版本（如 V3.2.1），备份配置文件与跳线设置照片。
- 包装出库：防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签，可提供测试视频与报告。
