描述
产品详情
・型号：FI830F，订货号 3BDH000032R1・品牌：ABB・系列：Freelance AC800F DCS 系统
规格参数
| 项目 | 规格 |
|---|---|
| 订货物料号 | 3BDH000032R1（FI830F） |
| 适配 CPU | PM802F、PM803F（AC800F 控制器）CSDN博… |
| 总线协议 | Profibus‑DP V1，主站模式，支持 DP‑PA 耦合器对接 PA 仪表 |

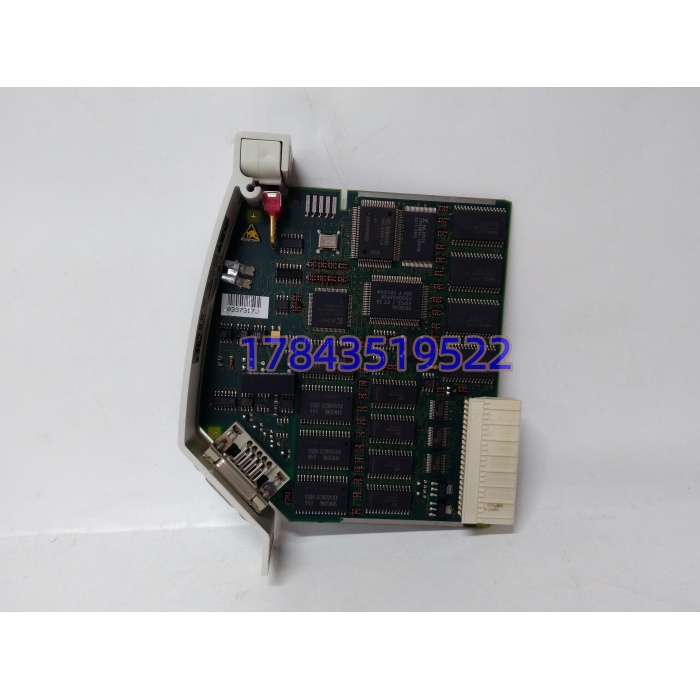

| 电气接口 | DB‑9 母头 RS485，3000Vdc 电气隔离，无内置终端电阻 |
| 波特率 | 9.6k~12Mbps 自适应 |
| 最大从站数量 | 单模块最多 126 台 DP 从站 |
| 板载缓存 | 128KB 共享内存，降低 CPU 资源占用 |
| 冗余模式 | 跟随 AC800F 控制器做系统冗余切换；模块本身不支持链路冗余，链路冗余需外加 RLM001 实现 |
| 供电 | 控制器背板供电，无需外部供电 |

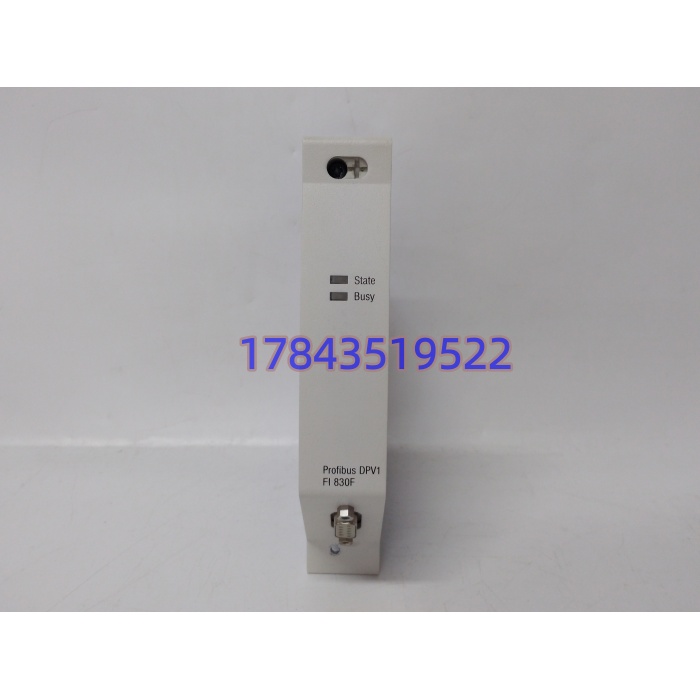

| 状态灯 | State（模块状态）、Busy（总线活动）双 LED 指示灯 |
| 组态工具 | CBF Control Builder F，Freelance 工程软件，无需第三方 DP 组态工具 |
| 热插拔 | 硬件支持机架热插拔 |
| 工作温度 | 0℃~+60℃，机柜 IP20 安装 |
| 产品状态 | 原厂已停产，Last‑time‑buy 关闭；市面流通拆机检测件，少量剩余库存件 |
| 重要区分 | FI830F 用于 AC800F Freelance，不要和 AC800M 系列 FI830 混淆，二者硬件软件完全不能互换。 |
产品介绍
FI830F（3BDH000032R1）是 Freelance AC800F DCS 专用 Profibus‑DP V1 主站模块，插在 AC800F 控制器机架槽位，背板取电。负责整个 DP 总线的主站调度，既可以接普通 DP 从站、变频器，搭配 DP/PA 耦合器还可以接入 PA 总线智能仪表，支持 V1 非周期读写，直接在 CBF 软件内部读取现场设备诊断信息，不用额外工具。
坦白讲，很多工程师容易把 的 FI830F 和 AC800M 系列通讯模块弄混，两者型号近似，但机架、固件、组态软件完全不通用，不能直接替换。模块硬件支持热插拔，但非冗余系统带电拔插，整条 DP 总线全部从站会瞬间失联，工艺联锁有扰动风险；冗余系统依靠两套控制器上的 FI830F 做切换，不是模块自身链路冗余，总线链路故障不会自动修复，这点现场经常踩坑。现在大量化工、水处理、热电 Freelance 存量装置还在运行，原厂不再供货新品，主要依靠拆机备件维护。采购务必确认订货号 3BDH000032R1，确认适配 机架。
应用场景与行业案例
痛点切入： 故障，整条 DP 总线全部从站失联；非冗余系统直接热插拔，造成工艺联锁跳变；把 AC800M 模块拿来替换，模块无法识别；DP 总线忘记外接终端电阻，出现随机丢包闪断。
典型场景
- 化工 Freelance DCS：DP 总线接入变频器、远程 I/O、DP‑PA 智能仪表。
- 热电、电厂辅控系统： 对接电力智能仪表、变频装置。
- 大型水处理自动化：DP 远程 I/O 采集泵阀测点。
- 制药工厂 DCS：通过 DP‑PA 耦合器接入各类分析仪表。
真实案例：我现场处理过一套化工厂 Freelance 系统， 模块 Busy 灯熄灭，整条 DP 总线下二十多台阀门定位器、变频器全部失联。这套系统非冗余配置，先工艺侧对 DP 总线关联测点做旁路，机架热插拔更换同订货号拆机 模块，模块上线，核对 CBF 内 DP 组态不变，校验全部从站通讯，确认数据读写正常，70 分钟恢复 DP 总线全部测点。说实话，DP 总线两端终端电阻是高频故障点，模块完好，终端电阻缺失也会随机通讯抖动，排查故障优先查总线物理层。
