描述
产品详情

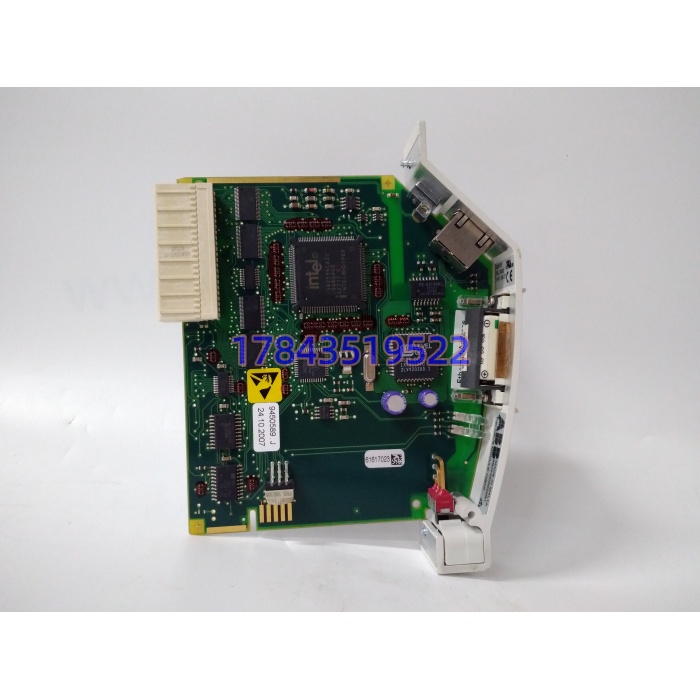

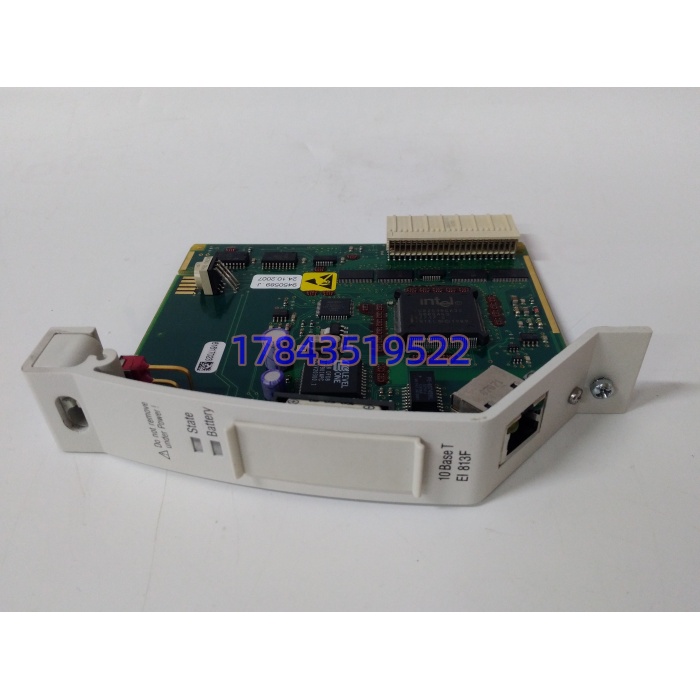

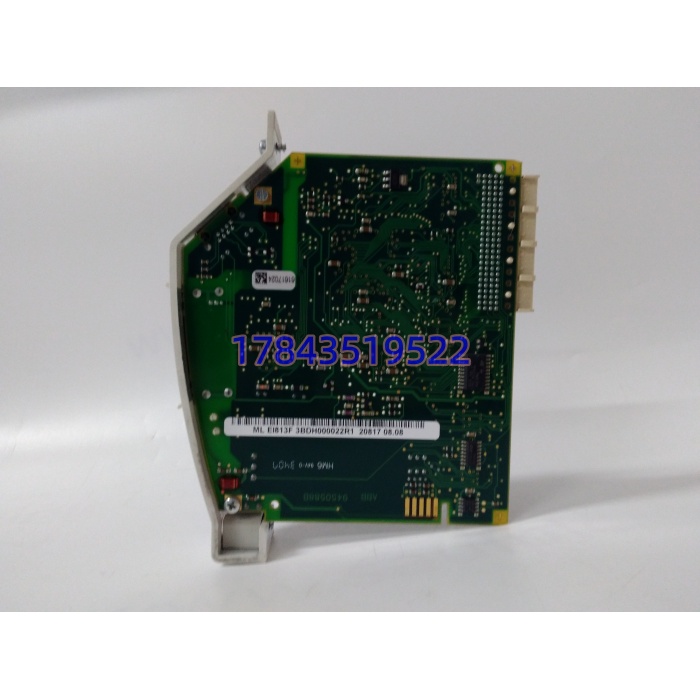

・型号：EI813F（完整物料编码 3BDH000022R1）
・品牌：ABB
・系列：AC800F Freelance DCS 以太网通信模件
规格参数
| 参数项 | 参数数值 |
|---|---|
| 原厂订货号 | 3BDH000022R1，内部型号 EI813F |
| 适配控制器 | PM802F、PM803F AC800F 主控单元 |
| 网络标准 | IEEE 802.3 10BaseT，10Mbps 自适应半 / 全双工 |
| 物理接口 | 1 路屏蔽型 RJ45 以太网口 |
| 数据传输机制 | 32 位 DMA 直接内存访问，CPU 负载低于 4% |
| 支持通讯协议 | Modbus TCP 主 / 从、TCP/IP、UDP、Freelance 内部总线 |
| 背板供电 | 24 V DC ±10%，典型功耗≤2 W |
| 状态指示 | State 运行灯、Error 故障告警双路 LED |
| 最大上位接入 | 单模块最多对接 32 台上位操作站 |
| 工作温区 | -25 ℃ ~ +70 ℃（控制柜 IP20 密闭环境） |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 抗振动标准 | 3G（10~500Hz，依据 IEC 60068-2-6） |
| 整机尺寸 | 125 × 28 × 155 mm |
| 整机重量 | 约 150 g |
| 原厂生命周期 | 停产，Last-time-buy 采购通道开放至 2027 年末 |
| 配套软件版本 | Freelance V7.1 SP2a 及以上固件兼容 |
产品介绍
（随机切入策略：A 场景痛点）化工、水处理存量 Freelance AC800F 系统依靠 EI813F 完成控制器与中控画面的数据交互，一旦模块网口芯片、总线链路失效，全部上位 HMI 会丢失实时工艺参数，操作员无法远程调节阀门、监控温度压力，整套装置只能依靠就地面板人工值守，误操作风险大幅上升。严格来说，EI813F 仅适配老款 10M 网络架构，同系列 EI812F 为光纤以太网款，背板插槽外形一致但信号收发电路不互通，不能直接替换；新一代 AC800M 平台采用 100M EI802 模块，整机总线协议完全重构，不存在免改造兼容方案。现场实测服役超 8 年的模块网络变压器易老化，出现周期性丢包、画面卡顿问题，原厂停产后补货周期拉长，无缓冲备件会长期带病运行。提前储备对应备件，可推迟整套 DCS 系统升级投入，压低设备全生命周期 TCO。
应用场景与库存策略
以太网通讯模块无冗余通道，单块故障直接切断中控与控制器数据链路，连续工艺行业失去远程监控手段，存在批量次品、安全操作隐患，备件归类为 A 类关键件。原厂停产跨境采购周期超 2 个半月，渠道现货溢价逐年走高。
- 精细化工精馏、萃取 AC800F 控制站 | 连续工艺不允许中控失联，人工就地调节极易出现参数超标。库存策略：每套装置常备 1 块缓冲备件，厂区 3 套以上同架构装置共享 1 块周转备件，分摊资金占用。
- 城市大型污水厂 Freelance DCS 机柜 | 无人值守站点，中控失联无法远程启停曝气、加药设备。库存策略：执行 Last-time-buy 批量锁货，一次性储备未来 3 年更换需求，规避后期货源断档。
- 电厂化水、除灰辅控 AC800F 系统 | 辅机参数无法远程监控，制约主机满负荷调度。库存策略：供应商寄售库存模式，按需领用结算，减少自有资金长期积压。
- 造纸涂布、复卷生产线控制机架 | 中控丢失张力、车速数据，无法预判卷材断带、褶皱故障。库存策略：每两套产线储备 1 块共享备件，建立厂区跨车间调拨机制。
真实案例：华东某污水处理厂 4 套 AC800F 系统，2025 年夏季 EI813F 网络变压器老化，全厂中控画面全部离线，厂区无备用模块，原厂订货等待 12 周，两个月内只能 24 小时安排人员现场巡检，人力成本与工艺超标罚款合计 170 余万。运维复盘后批量采购 4 块同型号模块入库，对比运维损失，备货资金回本周期不足 3 个月。
