产品深度介绍
ABB EI813F（3BDH000022R1）是 ABB Freelance AC800F 系统专用的 10BaseT 以太网通信模块，作为 DCS 系统的网络桥梁，负责连接控制器与上位机、HMI、I/O 站及第三方设备。模块采用 32 位数据总线与 DMA 直接内存访问技术，大幅降低 CPU 通信负载，支持 Modbus/TCP 主从通信，单网口可接入多达 32 台设备。具备宽温运行（-25°C ~ +70°C）、抗振动、抗干扰特性，适配电力、水处理、制造业等严苛工业环境。前面板配备 RJ45 接口与双 LED 指示灯，便于现场诊断与维护，是 AC800F 系统通信扩容与备件替换的核心选择。

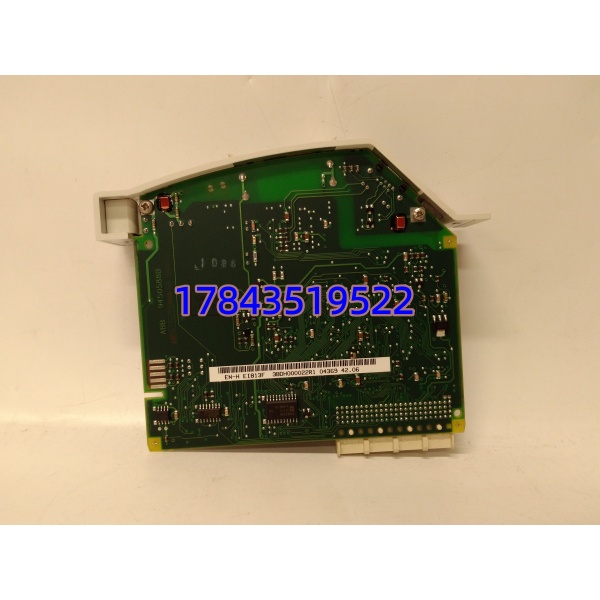

ABB EI813F 3BDH000022R1
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 品牌 | ABB（瑞士） |
| 型号 | EI813F（3BDH000022R1） |
| 功能 | 10BaseT 以太网通信扩展 |
| 通信标准 | IEEE 802.3 (10BaseT) |
| 支持协议 | Modbus/TCP（主 / 从） |
| 传输速率 | 10 Mbps |
| 接口类型 | RJ45（屏蔽）× 1 |
| 适配控制器 | PM802F、PM803F |
| 软件版本要求 | V7.1SP2a 及以上 |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 5% ~ 95%（非冷凝） |
| 供电 | 24V DC（背板供电） |
| 尺寸（宽 × 高 × 深） | 28 × 155 × 125 mm |
| 重量 | 约 0.15 kg |

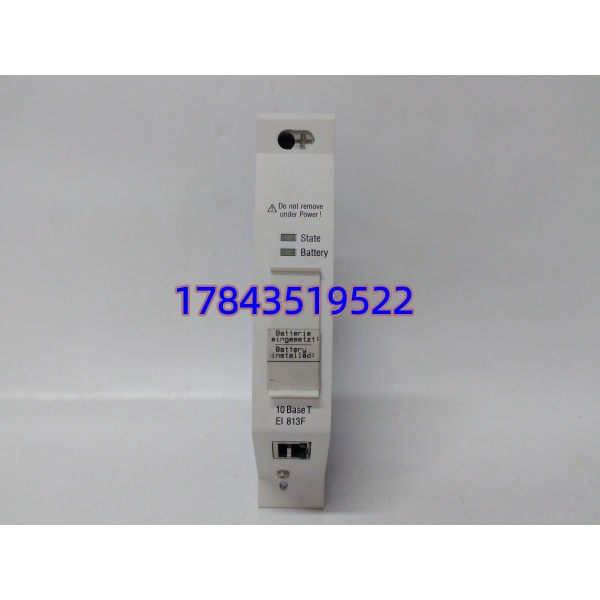

ABB EI813F 3BDH000022R1
入库质检 SOP
- 入库验收：核对 ABB 原厂型号、序列号，检查包装完好，板卡无划痕、氧化、变形，金手指无磨损。
- 电气与通信检测：
- 用福禄克万用表测量背板供电，确认 24V DC 正常。
- 以太网测试：连接交换机，测试 10BaseT 通信握手正常，无丢包。
- 指示灯检查：LINK/ACT 黄灯、绿灯状态正常。
- 配置与固件核查：检查 DIP 开关完好，读取固件版本，确认适配 V7.1SP2a 及以上系统。
- 外观与标识确认：型号、序列号标识清晰，可在 ABB 官网查询真伪。
- 最终封装：检测合格后，防静电袋密封，贴附质检合格标签，防潮存放。
技术避坑指南
- 固件与系统版本不匹配EI813F 要求系统软件 V7.1SP2a 及以上，版本过低会导致通讯失败、模块报错。替换前务必核对系统版本，必要时升级软件或匹配对应固件版本。
- 控制器型号适配错误模块仅适配 PM802F / PM803F 控制器，与其他 AC800F 型号不兼容。采购前确认现场控制器型号，避免无法安装或通讯异常。
- IP 地址配置冲突模块通过 DIP 开关设置 IP 地址，出厂默认配置易与现场设备冲突。更换前拍照记录旧模块 DIP 开关位置，新模块上机前复刻配置，避免网络冲突。
- 静电防护缺失工业板卡对静电敏感，未做防护易导致内部电路击穿。操作时必须佩戴防静电手环、在防静电垫上作业，冬季干燥环境加强防护。
- 安装接触不良模块需垂直插入机架背板，安装倾斜或未卡紧会导致接触不良、通讯中断。插入时对准防呆接口，垂直用力按压至卡扣锁定，确保金手指完全接触。

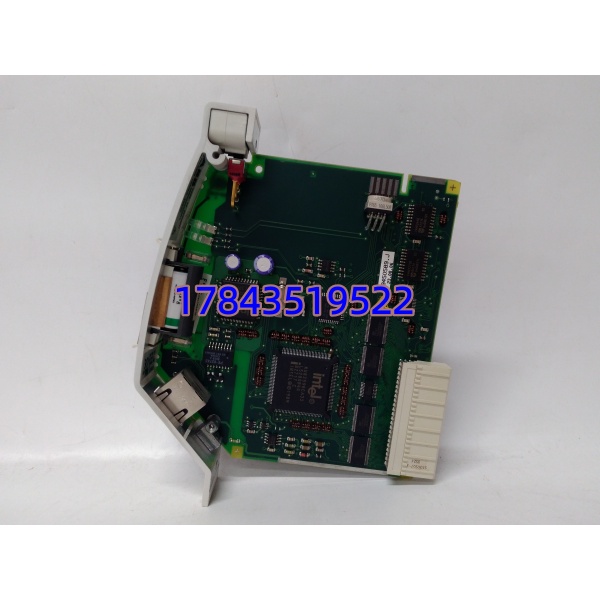

ABB EI813F 3BDH000022R1
常见问题解答
Q1：EI813F 适配哪些 ABB 系统？A：专门适配 ABB Freelance AC800F 分布式控制系统，仅配套 PM802F / PM803F 控制器使用，软件版本需 V7.1SP2a 及以上。
Q2：模块支持热插拔吗？A：不支持。EI813F 属于系统核心通信模块，更换时必须断电，强行热插拔易导致背板损坏、模块烧毁或系统通讯中断。
Q3：如何设置模块 IP 地址？A：通过模块侧面 DIP 开关 进行二进制设置，范围 1-254。更换前拍照记录旧模块开关位置，新模块直接复刻，避免配置错误。
Q4：模块能否与第三方设备通讯？A：支持 Modbus/TCP 协议，可与支持该协议的 PLC、HMI、SCADA 系统等第三方设备通讯，单网口最多接入 32 台设备。
Q5：库存与质保政策是什么？A：常备现货快速发货，提供 12 个月质保。非人为损坏（静电、摔落、过压）的硬件故障可享受售后保修，可提供原厂序列号查询真伪。
