描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 部件号 | 3BDH000022R1 |
| 产品型号 | EI813F 以太网模块 |
| 所属系统 | ABB Freelance AC 800F |
| 通信标准 | IEEE 802.3 10BaseT |
| 传输速率 | 10 Mbps |
| 物理接口 | RJ45 屏蔽以太网口 |
| 配套控制器 | PM 802F / PM 803F |
| 软件版本 | V7.1SP2a 或更高 |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 防护等级 | IP20 |
| 尺寸 | 88 × 48 × 23 mm（紧凑型） |
| 重量 | 约 0.1 kg |
| 电源 | 24V DC（由背板供电） |
| 核心特性 | 高速通信、工业级抗干扰、即插即用、易维护 |
产品深度介绍

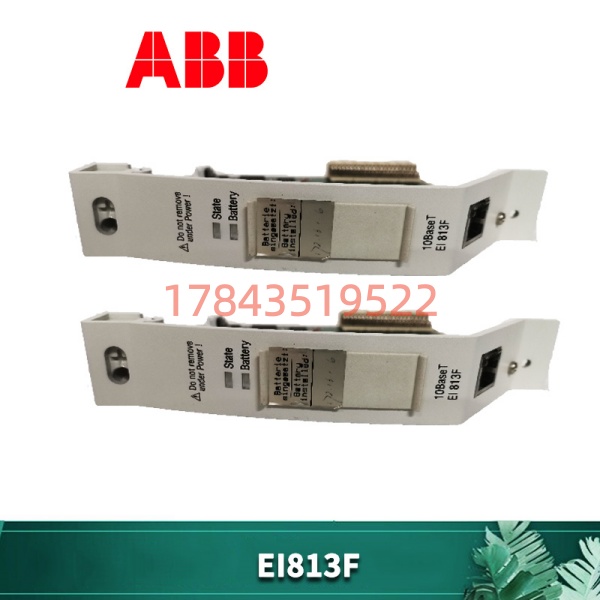

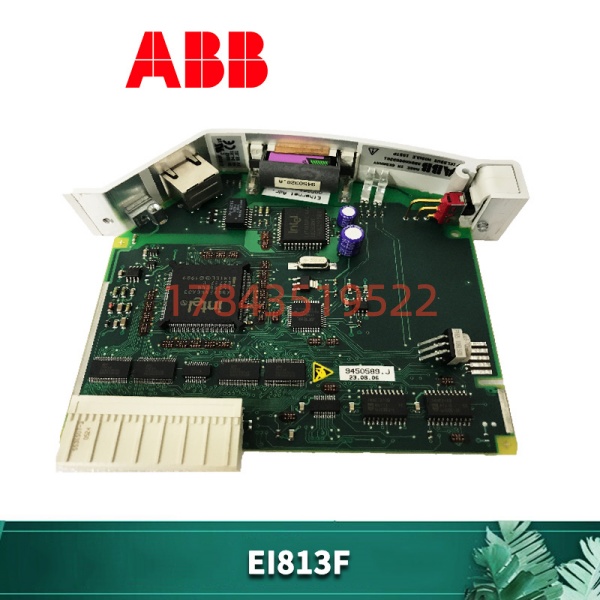

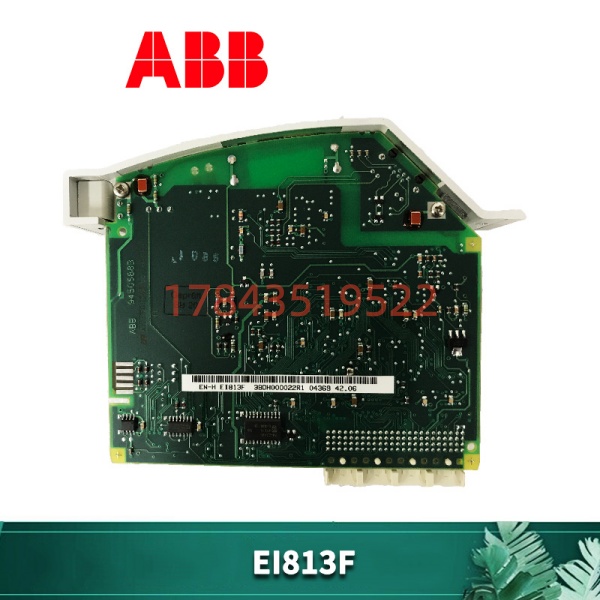

ABB EI813F（3BDH000022R1） 是 Freelance AC 800F 控制系统的专用 10BaseT 以太网通信模块，作为控制器与上层监控、第三方设备及其他 I/O 模块的通信桥梁，提供稳定可靠的工业级网络连接。
- 10BaseT 高速连接：遵循 IEEE 802.3 标准，10 Mbps 传输速率，满足工业现场实时数据交互需求。
- 无缝协议兼容：原生支持 Modbus/TCP 等主流工业以太网协议，可直接对接 SCADA、HMI、PLC 及远程 I/O，实现跨系统数据互通。
- 紧凑工业设计：88×48×23 mm 小巧体积，IP20 防护等级，适配控制柜密集安装，节省空间且抗干扰能力强。
- 便捷配置维护：配备 RJ45 接口 与 状态 LED 指示灯，支持现场快速接线与故障诊断；内置 DIP 开关可辅助设置网络参数，即插即用，降低运维成本。
- 系统级稳定保障：专为 AC 800F 系统优化，与 PM802F/PM803F 控制器深度适配，-25°C~+70°C 宽温运行，适应冶金、电力、化工等恶劣工业环境 [8]。
典型应用场景
- 过程控制：化工、制药、食品饮料生产线的 DCS 与 HMI/SCADA 通信，实现过程数据实时采集与闭环控制。
- 电力行业：电厂 DCS 与智能仪表、保护装置的网络连接，支撑锅炉、汽轮机系统的稳定监控。
- 冶金钢铁：轧机、高炉自动化系统中，控制器与远程 I/O、传动设备的高速数据交互，保障生产连续性。
- 石油化工：炼油厂、化工厂的分布式控制网络，实现反应釜、储罐等设备的远程监控与数据传输。
- 楼宇 / 基础设施：暖通空调、给排水系统的集中监控，实现多设备网络互联与统一管理。
型号解读（EI813F / 3BDH000022R1）
- E：Ethernet（以太网模块）
- I：Interface（接口模块）
- 813：AC 800F 系统以太网接口专属型号代码
- F：适配 Freelance AC 800F 系列
- 3BDH000022R1：ABB 全球唯一硬件物料编码，用于精准订货与识别
技术避坑指南（工程师实战）
❗ 协议配置不一致
- 问题：无法与上位机或第三方设备通信，报 “连接失败”
- 避坑：优先确认 Modbus/TCP 协议参数（IP 地址、端口号）与对端设备完全一致；AC 800F 软件版本需为 V7.1SP2a 及以上，避免兼容性问题。
❗ 网络布线不规范
- 问题：通信丢包、时断时续，受干扰严重
- 避坑：采用 屏蔽双绞线（STP） 布线，远离强电电缆与变频器；RJ45 接头压接牢固，避免接触不良；布线长度不超过 100 米，符合 10BaseT 标准。
❗ 供电不稳定
- 问题：模块频繁重启、通信中断
- 避坑：确保 24V DC 供电稳定，纹波系数符合要求；与大功率设备分路供电，必要时加装电源滤波器，提升抗干扰能力。
❗ IP 地址冲突
- 问题：网络内设备无法识别，数据混乱
- 避坑：为 EI813F 分配 唯一静态 IP 地址，避免与网络内其他设备重复；配置前检查网络内设备 IP 占用情况，确保通信链路独立。
