产品详情
・型号：DSQC679，物料号 3HAC028357‑001・品牌：ABB・适配控制器：IRC5、IRC5 Compact 机器人控制柜；不兼容 OmniCore 系列控制器
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 显示 | 7 英寸 TFT 彩色触摸屏，电阻触控 |
| 操作部件 | 三维操纵摇杆；三档位使能开关（dead‑man 开关）；硬件红色急停按钮；功能按键 |
| 接口 | 专用示教器航空插头；USB 接口，用于程序备份、固件升级 |
| 安全回路 | 硬件级急停、三位置使能，串联机器人安全链，硬接线安全回路，不依赖软件 |
| 通信 | 专用总线和 IRC5 控制柜通讯，不能使用普通网线替代 |
| 适配软件 | RobotWare 5.x / RobotWare 6.x |
| 供电 | 由 IRC5 控制柜通过示教电缆供电，示教器侧无独立电源 |
| 工作环境 | 0℃ ~ +45℃；湿度 5‑85% RH 无凝露；手持式，适合车间工业现场 |
| 存储温度 | -20℃ ~ +60℃ |
| 配件 | 标配不含示教电缆，电缆单独订货（典型 3HAC031683‑001 等） |
产品介绍

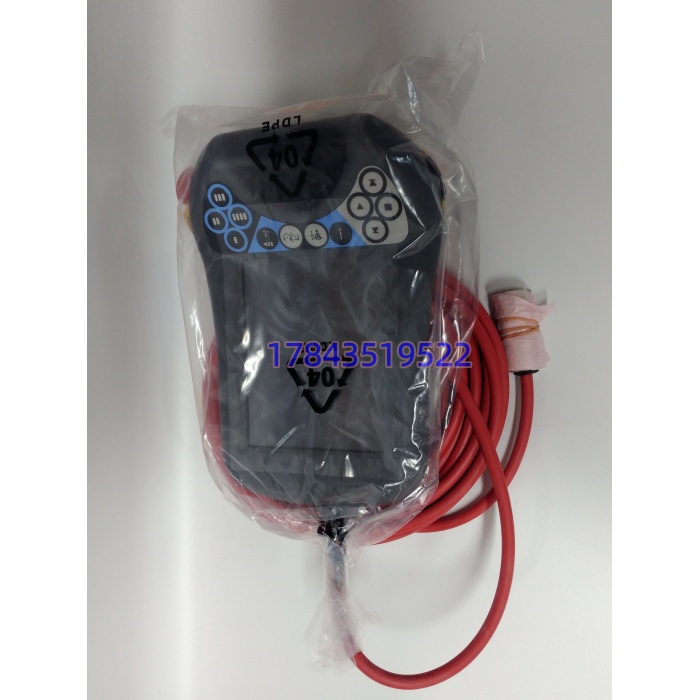

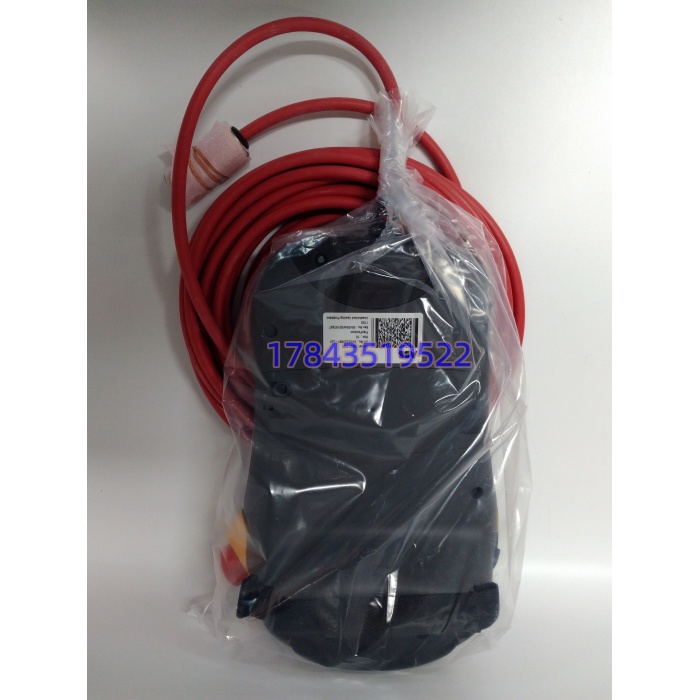

DSQC679（3HAC028357‑001）是 ABB IRC5 机器人标配 FlexPendant 示教器，车间调试人员日常点位示教、编写 RAPID 程序、故障排查全部依靠这台手持终端。三档位使能开关是安全核心：只有中间档位才能点动机器人，松开或者按死都会触发安全停止，防止人员误操作受伤；面板急停直接硬切断机器人安全回路，属于硬件安全保护，不是软件指令。
坦白讲，现场高频踩坑点：第一，DSQC679 只适配 IRC5，不能直接用在 OmniCore 新一代控制柜，两者插头外观接近但是协议完全不一样，硬接会损坏示教器主板；第二，很多现场故障并非示教器本体损坏，而是示教电缆内部断线，现象为：触摸屏幕偶尔失灵、摇杆无响应、随机报安全链故障，直接更换示教器解决不了问题；第三，示教器固件必须和控制柜 RobotWare 版本匹配，版本不匹配会通讯异常、触摸屏卡死。原厂仍有订货但交期长；汽车焊装、搬运、喷涂生产线大量存量 机器人，市场流通全新库存、翻新、拆机件都很多。现场最常见硬件损坏：摇杆磨损、触摸屏碎裂、使能开关老化失效、航空插头针脚弯折氧化；车间磕碰、摔落是主要损坏诱因。
应用场景与行业案例
痛点切入：我现场碰到过，机器人随机报安全链故障，示教器时断时续。一开始判定示教器损坏，准备直接换 DSQC679；实际排查是示教电缆内部芯线反复弯折断线，更换电缆故障消除。很多维修人员忽略电缆，直接判定示教器本体故障，造成备件浪费。还有把 DSQC679 往 OmniCore 柜子上面试接，直接把示教器通讯端口烧坏。
典型场景
- 汽车制造焊装、搬运工位：ABB 机器人现场点位示教、程序调试。
- 物流码垛、铸造打磨工业机器人生产线调试运维。
- 食品、光伏行业 机械手存量设备备件替换。
- 设备改造、机器人维修，更换损坏示教操作单元。
真实案例某汽车零部件工厂 搬运机器人，示教器摇杆操作偶尔无响应，间歇性报安全链报警。现场初步判断 DSQC679 本体故障，申请备件；临时借用同型号示教器接上原电缆，故障依旧，才定位到示教电缆反复弯折，内部芯线虚接。更换全新电缆之后设备恢复。后期拿到 备件，直接插到 OmniCore 控制柜做测试，上电瞬间通讯端口烧毁。后续严格核对型号， 仅用于 ，核对 RobotWare 版本，刷写匹配示教器固件，设备投入正常使用。事后现场维修流程增加第一步：先换电缆测试，再判定示教器本体故障。
