描述
产品详情

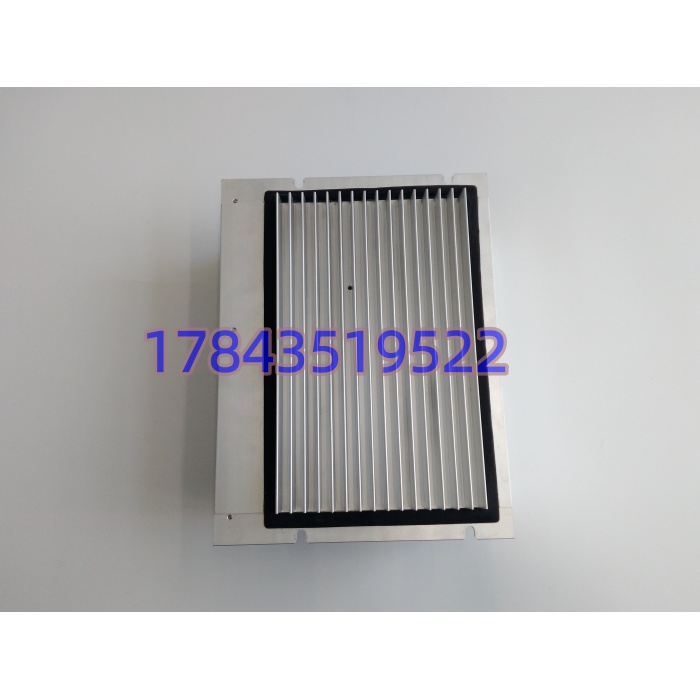

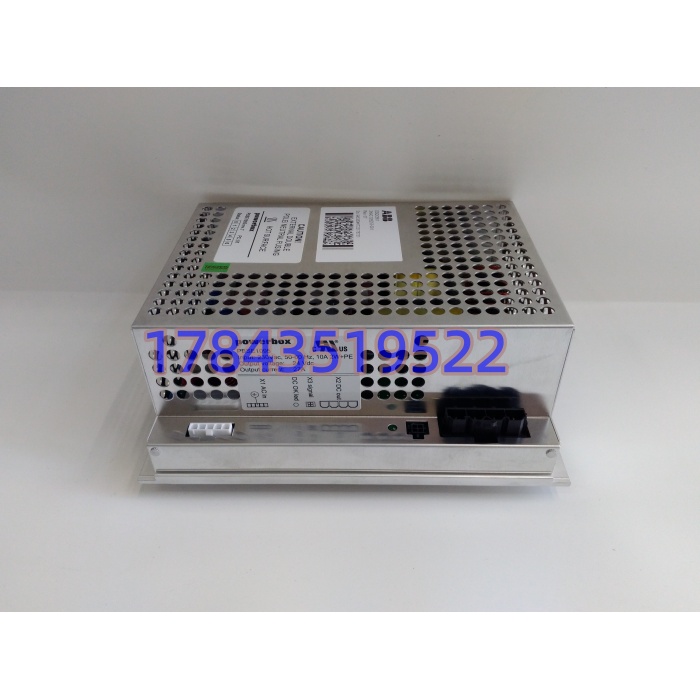

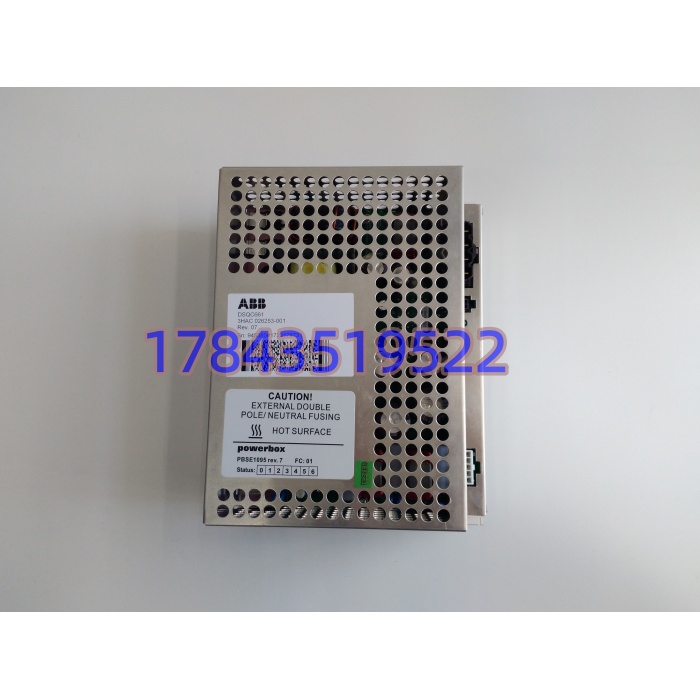

・型号：DSQC661 3HAC026253-001
・品牌：ABB
・系列：IRC5 Compact 机器人控制柜
规格参数
| 参数项 | 参数数值 |
|---|---|
| 适配柜体 | IRC5 Compact 紧凑型机器人控制柜 |
| 输入电压 | DC24V 主电源输入 |
| 输出支路 | 多路独立 24V 输出分支 |
| 保护方式 | 每路独立微型保险丝，单路短路切断支路 |
| 负载覆盖 | 伺服驱动、安全板、示教器通讯、IO 模块供电 |
| 状态指示 | 每路供电 LED 故障指示灯 |
| 整机功耗承载 | 适配 Compact 柜标准功率负载 |
| 运行温度 | 0℃～55℃，柜内无凝露 |
| 存储温度 | -40℃～85℃ |
| 湿度范围 | 5%～95% RH，不结露 |
| 安装方式 | 控制柜内部卡扣固定，插接式线束 |
| 整机重量 | 0.28kg |
| 认证 | CE 工业设备标准 |
| MTBF | ＞50000 小时标准工况 |
产品介绍
DSQC661 3HAC026253-001 是 ABB IRC5 紧凑型机器人专用电源分配板，整机所有核心板卡、伺服驱动、安全回路供电全部经过该板分流管控。坦白讲，它不是电源整流模块，只做电压分配与支路保护，主供电由柜内外部开关电源提供。单支路负载短路只会熔断对应支路保险，其余回路保持正常供电，不会整机断电停机。同标准 IRC5 大号控制柜不兼容此款，只能使用对应大柜配电板；原厂仍可订货，但交期较长，汽车焊接、搬运机器人产线维修普遍选用拆机库存备件。
应用场景与行业案例
痛点切入
我在汽车焊装线见过老式无分路保护配电底板，末端 IO 或者伺服线缆短路直接整机断电，机器人急停，整条流水线停滞。很多 Compact 柜内部空间狭小，积灰、线束磨损容易造成局部短路，不带独立支路保护的底板排查故障点位耗时很久。这款卡每一路都有独立指示灯，故障支路一眼就能定位。
典型场景
- 汽车焊接机器人 Compact 控制柜：伺服驱动、安全板、总线 IO 集中供电分配，短路仅单支路停机。
- 3C 行业搬运上下料机器人：小型 IRC5 Compact 柜内置配电，适配车间 24 小时连续运转。
- 金属打磨喷涂机器人：粉尘环境易出现线路破皮短路，分路保护降低全线停机概率。
- 食品包装分拣机器人：紧凑型柜体布线紧凑，该板简化内部线束分路布局。
真实案例
去年汽配厂一台 IRB1600 紧凑型机器人频繁报驱动供电故障，设备只能手动停机检修，节拍大幅下滑。排查确认 DSQC661 内部一路供电回路芯片老化，支路供电不稳。原厂全新备件交期 7 周，产线无法长期降产。调配拆机完好同款配电板，断电更换插接线束无需改动线路，上电后所有驱动、安全回路正常上电，机器人自动恢复程序运行。后续车间备货 1 块同款备件，避免故障长时间停线。
