产品详情

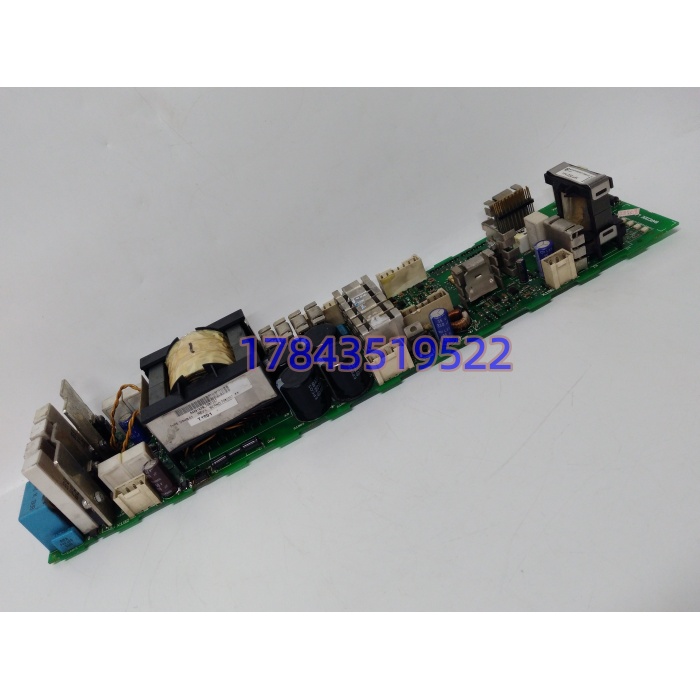

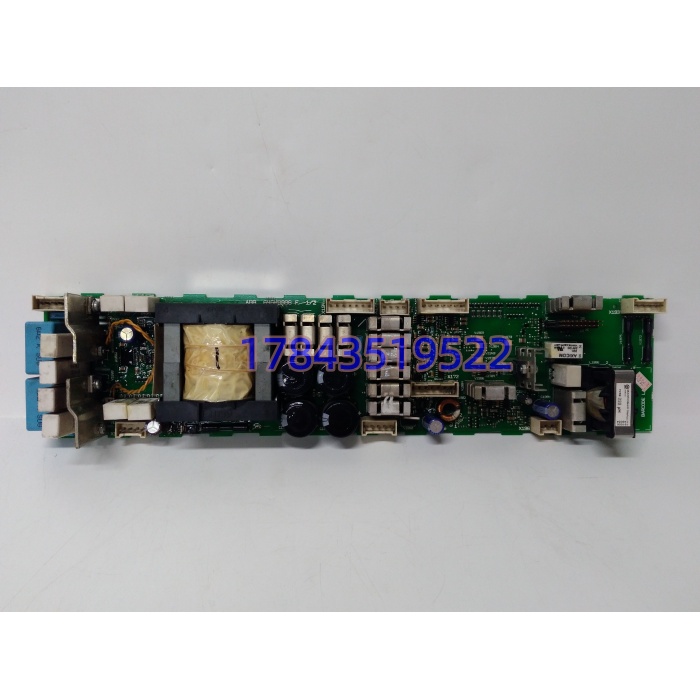

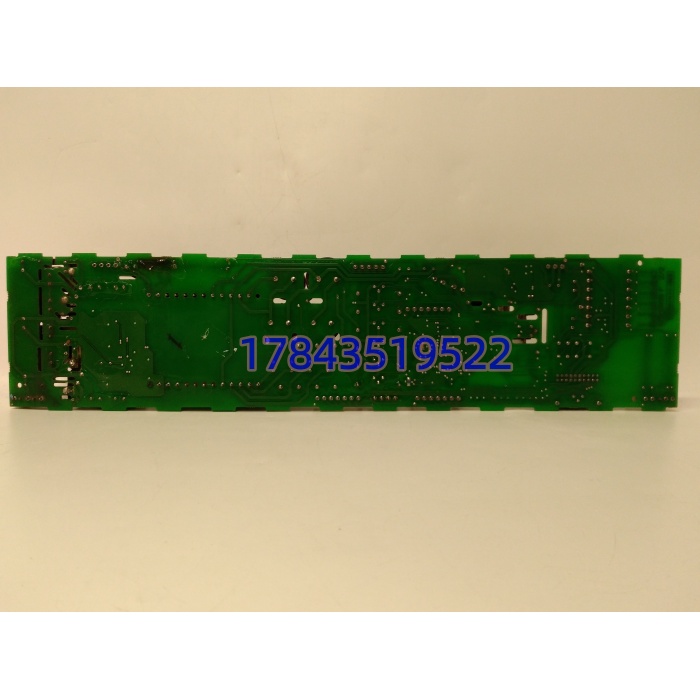

・型号：DSMB‑01C・品牌：ABB・系列：ACS800 Multidrive（多传动）整流单元板卡
规格参数
| 项目 | 规格 |
|---|---|
| 板卡名称 | Rectifier Unit Power Board 整流单元电源板 |
| 适配整机 | ACS800‑704 多传动整流单元 |
| 取电方式 | 从传动直流母线获取能量，不外接 24V 辅助电源 |
| 板载功能 | IGBT 门极驱动供电、脉冲信号处理、温度 / 电流故障检测、故障信号上报主控板 |
| 硬件版本 | 常见 R 版、Q 版；不同硬件版本不能随意混装同一功率单元 |
| 安装形式 | 功率单元机箱内部插装，非独立模块，无外壳 |
| 工作温度 | 0℃~+60℃（机柜内部，受整机散热条件约束） |
| 重量 | 约 0.95kg |
| 产品状态 | ACS800 全系列原厂停产，Last‑time‑buy 窗口期关闭；市面仅有拆机检测件，全新原厂货源极少 |
| 重要区分 | DSMB‑01C 不是 AC800M DCS 板卡，不是外部独立电源，不能单独拿出来直接上电测试，必须置于完整整流单元环境下测试。 |
产品介绍
DSMB‑01C 是 ACS800 多传动整流单元里面一块内嵌电源驱动板，本身没有独立对外供电端子，直接从变频器直流母线取电，生成多路隔离电源供给整流侧 IGBT 门极驱动、采样检测回路。一旦这块板损坏，整流单元直接无法启动，整套多传动直流母线建立失败，下游所有逆变模块全部停机。
坦白讲，这块板卡是多传动很头疼的隐性故障件，外观看不出损坏，电容老化、脉冲回路局部失效，会出现随机报过流、单元无法就绪。不能单独裸板通电测试，必须装回完整整流功率单元做整机带载测试，裸板通电无法复现故障。不同硬件修订版本不能随便混用，版本错会出现驱动时序不匹配，直接炸整流 IGBT。现在大量钢厂、造纸厂存量 ACS800 多传动设备在用，原厂不再供应新板，只能靠拆机备件做替换。采购务必核对板卡印刷版本，不能只看型号 DSMB‑01C。
应用场景与行业案例
痛点切入：DSMB‑01C 隐性老化，变频器随机报整流单元故障停机；不同硬件版本混用，上机直接击穿 IGBT；只做裸板简单通电，没做整机测试就上现场，到现场依旧故障；把这块传动板和 DCS 通讯板混淆，采购错备件。
典型场景
- 冶金轧机 ACS800 多传动：轧机主传动整流单元内部板件。
- 造纸生产线传动：多电机共直流母线 Multidrive 系统。
- 矿山重载提升设备：大功率 ‑704 多传动功率柜。
- 大型化工压缩机传动机组：多传动共母线变频系统。
真实案例：我现场处理过钢厂一条热轧线 多传动，整流单元随机报 FAULT，复位后又可以短时运行，不定期跳机。排查发现 DSMB‑01C 板卡上滤波电容老化。仓库备有同硬件修订版本拆机板，更换到整流单元内部，紧固所有功率接插件，完成单元绝缘检查，做空载升压、直流母线建立测试，再逐步带负载，90 分钟恢复整套多传动系统。说实话，这类内嵌电源板，只看指示灯亮不代表完好，一定要整机模拟工况测试。
