描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | DSMB-01C |
| 物料编号 | 64691929 |
| 模块类型 | 8 通道模拟量输出模块 (AO) |
| 所属系统 | Symphony Plus DCS (AC 800M 控制器) |
| 输出信号 | 4-20mA (默认) 或 0-10V (单通道独立配置) |
| 负载能力 | 4-20mA: 最大 750Ω；0-10V: 最小 2kΩ |
| 测量精度 | ±0.1% 满量程 (25°C) |
| 通道隔离 | ≥500Vrms (通道间及对地) |
| 响应时间 | ≤10ms |
| 工作电压 | 24V DC (18V~30V 宽电压，反极性保护) |
| 功耗 | ≤8W (全通道工作) |
| 工作温度 | -25°C ~ +70°C (连续运行) |
| 安装方式 | 标准 3U DIN 导轨 (35mm) |
| 认证 | CE, UL 508, ATEX, RoHS |

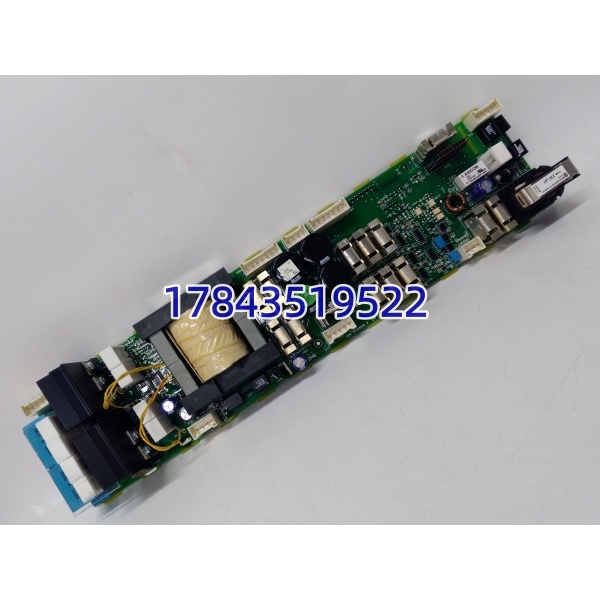

ABB DSMB-01C 64691929
产品深度介绍
ABB DSMB-01C (64691929) 是 Symphony Plus DCS 系统的核心 I/O 模块，用于将控制器的数字指令转换为现场模拟量信号。模块提供 8 路高精度输出，每通道可独立配置电流或电压信号，适配各类调节阀、变频器、执行器等设备。
模块采用工业级隔离设计，抗干扰能力强，适合电厂、化工等复杂电磁环境。通过背板总线与 AC 800M 控制器高速通信，支持热插拔，可在线更换，减少停机时间。

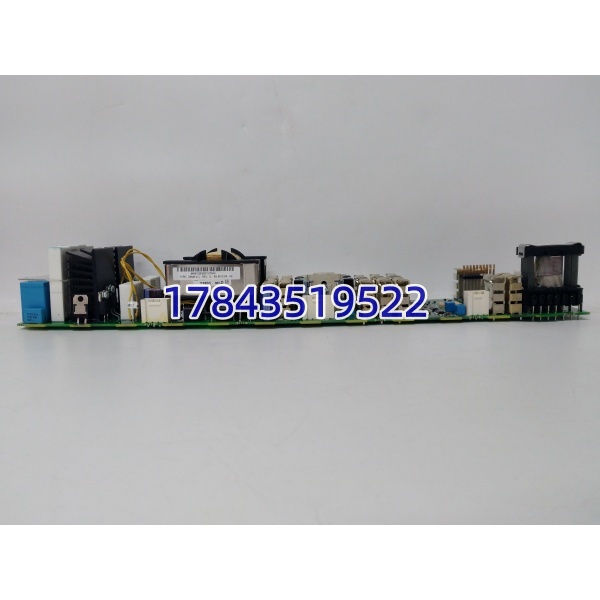

ABB DSMB-01C 64691929
应用场景与行业案例
工程痛点描述
流程工业中，模拟量控制回路的稳定性直接影响产品质量与安全。普通 AO 模块精度低、抗干扰差，易出现信号漂移，导致阀门开度不准、温度压力波动，甚至触发联锁停机。
典型应用场景
- 电力行业 – 电厂锅炉控制用于锅炉给水阀、减温减压阀、烟气挡板的精确调节，保障主蒸汽温度、压力稳定，提升发电效率。
- 石油化工 – 反应釜控制控制反应釜进料阀、蒸汽加热阀，精准调节温度、压力、液位，确保化学反应稳定，提升产品纯度。
- 冶金行业 – 加热炉控制调节燃气调节阀、空气配比阀，控制炉温均匀性，减少能耗，延长炉体寿命。
- 水处理 – 加药系统控制驱动加药泵变频器，精确控制药剂投加量，降低药剂消耗，保证出水水质达标。
真实案例
某大型化工厂 Symphony Plus 系统中，一块进口 AO 模块老化，信号漂移达 ±0.5%，导致反应釜温度波动超差，产品合格率下降。原厂备件交期 6 周，严重影响生产。我方提供全新原装 DSMB-01C (64691929)，到货后工程师直接原位替换，无需修改组态。模块精度达 ±0.1%，温度波动控制在 ±0.2°C 内，产品合格率恢复至 99.9%，避免了长期减产损失。

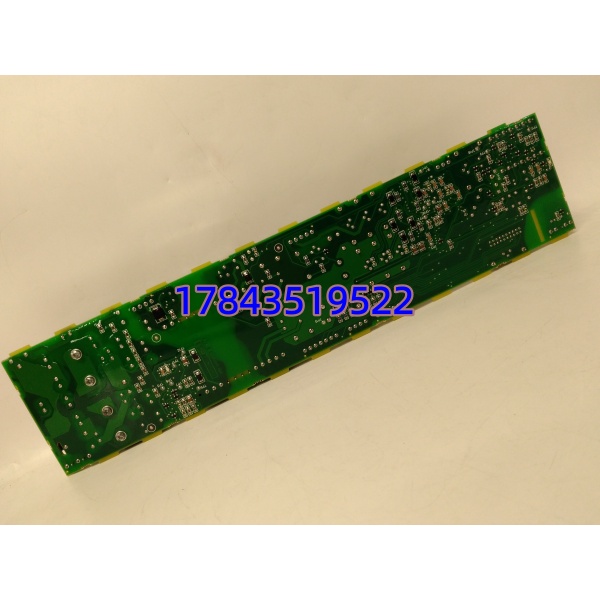

ABB DSMB-01C 64691929
质量控制流程
- 入库验收：核对原厂序列号、合格证，检查外观无划痕、无腐蚀、无维修痕迹。
- 上机测试：在 ABB AC 800M 测试机架中，进行 24 小时通电测试，模拟全量程输出，记录精度、稳定性。
- 电气检测：500V 摇表测试绝缘电阻 > 10MΩ，检查接地连续性、耐压性能。
- 固件验证：读取固件版本，备份配置参数，确保与现场系统兼容。
- 包装发货：防静电袋密封，气泡膜 + 纸箱包装，附质检报告，可提供测试视频。
技术避坑指南
- 固件版本匹配替换前务必记录原模块固件版本，新模块版本差异可能导致通讯异常。曾有项目因固件从 V2.5 升至 V3.0，出现信号跳变，降级后恢复正常。
- 输出信号配置每通道 4-20mA/0-10V 需单独设置，默认 4-20mA。曾有工程师未修改配置，导致 0-10V 阀门无法全开，延误开车。
- 负载阻抗匹配4-20mA 负载≤750Ω，0-10V 负载≥2kΩ。负载不匹配会导致信号失真，需提前核算现场设备阻抗。
- 静电防护模块为精密电子元件，冬季干燥环境操作必须佩戴防静电手环。曾有工程师未做防护，模块通电后烧毁，造成不必要损失。
