描述
关键技术规格
- 物料号：64691929
- 适配系统：ABB DCS800 系列直流传动装置
- 供电：24V DC（背板供电，18V~30V 宽电压）
- 功耗：≤8W（典型工况）
- 触发输出：6 路 / 12 路（三相全控 / 反并联桥）
- 反馈接口：编码器 / 测速机、电流 / 电压传感器
- 工作温度：-20℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20（模块级）
- 安装方式：标准机柜插槽安装
- 重量：约 0.95kg
产品深度介绍

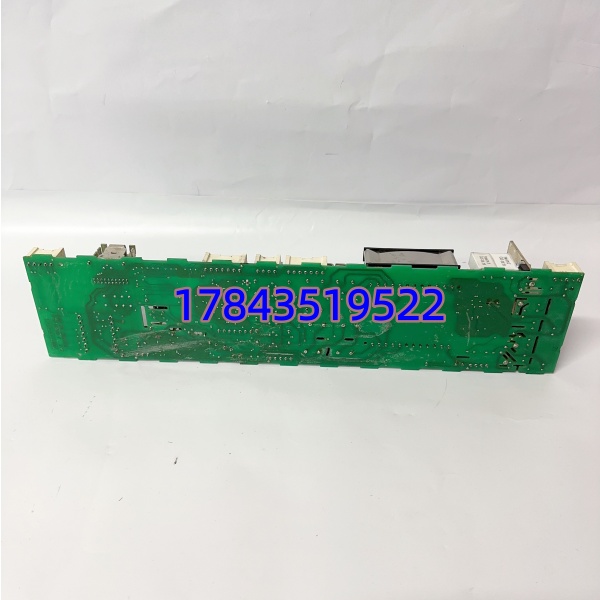

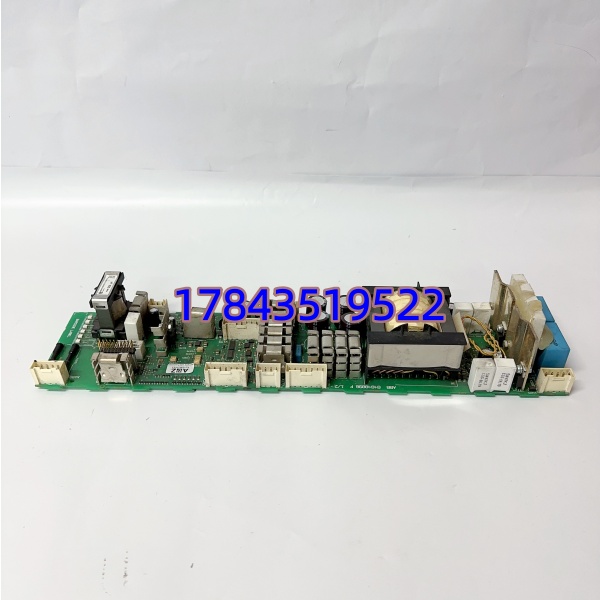

ABB DSMB-01C（64691929）是DCS800 系列直流传动装置的核心驱动板，作为调速器的 “控制中枢”，承担逻辑运算、触发脉冲生成、闭环控制及信号接口功能。与主控板（NMPP-01/NMPP-02）配合，实现直流电机的高精度速度与电流调节，广泛应用于工业直流传动场景。
采用工业级元件与冗余设计，具备过流、过热、短路保护；板载 LED 指示灯，便于现场状态监测与故障排查；通过严格 EMC 测试，抗电磁干扰能力强，适配工厂恶劣环境。
应用场景与行业案例
工业直流传动常面临控制精度不足、稳定性差、故障停机频繁的问题，普通驱动板易受干扰、响应滞后，影响生产效率与产品质量。
- 冶金行业 – 轧机 / 连铸机传动控制直流电机实现轧辊速度精准调节，适配高温、粉尘、强电磁干扰环境，保障轧制精度与生产连续性。
- 造纸行业 – 纸机驱动驱动纸机烘缸、压光机直流电机，实现速度同步与张力稳定，提升纸张均匀度与生产效率。
- 电力行业 – 电厂辅机传动用于引风机、送风机、给煤机等直流驱动控制，实现平滑调速与节能运行，降低能耗与维护成本。
- 起重行业 – 起重机 / 卷扬机控制直流电机实现平稳启动、制动与调速，提升起重作业安全性与定位精度，适配重载工况。
案例：某钢铁厂 DCS800 调速器故障抢修该厂 1# 轧机 DCS800 调速器突发故障，电机转速波动大、无法稳定运行，生产线被迫降速，影响产量。排查后确定为 DSMB-01C 驱动板损坏，更换全新原装模块后，速度控制精度恢复至 ±0.1%，运行稳定无波动，生产线恢复满负荷生产，日均产量提升 15%，故障彻底解决。
核心卖点与差异化
- 原厂核心部件：DCS800 原装驱动板，完全匹配，即插即用，无需额外调试。
- 高精度闭环控制：支持速度 / 电流双闭环，响应快、精度高，适配精密传动场景。
- 多重保护设计：集成过流、过热、短路保护，降低故障风险，延长设备寿命。
- 宽温强抗扰：-20℃~+70℃运行，EMC 认证，抵御工业环境电磁干扰。
- 现货快速交付：原装正品库存，缩短停机等待时间，减少生产损失。
- 全程质量保障：入库全检 + 功能测试 + 参数备份，提供测试报告与一年质保。
