描述
产品详情

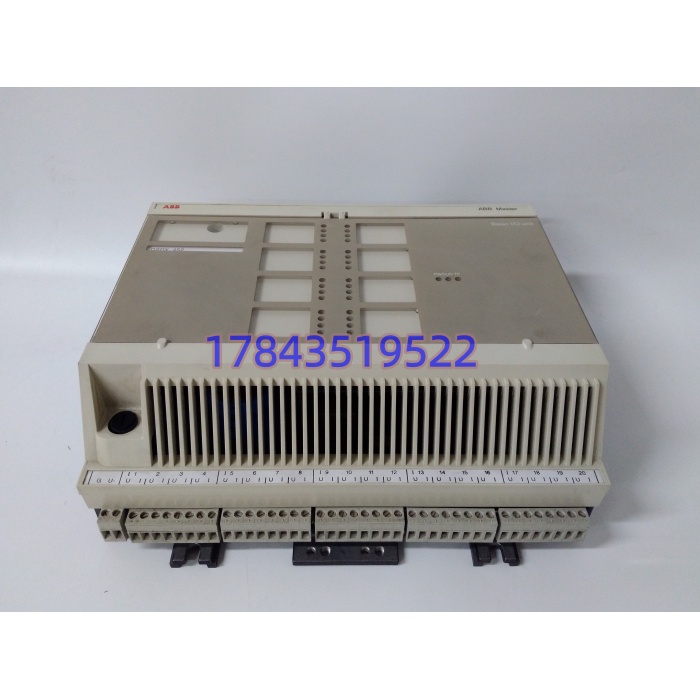

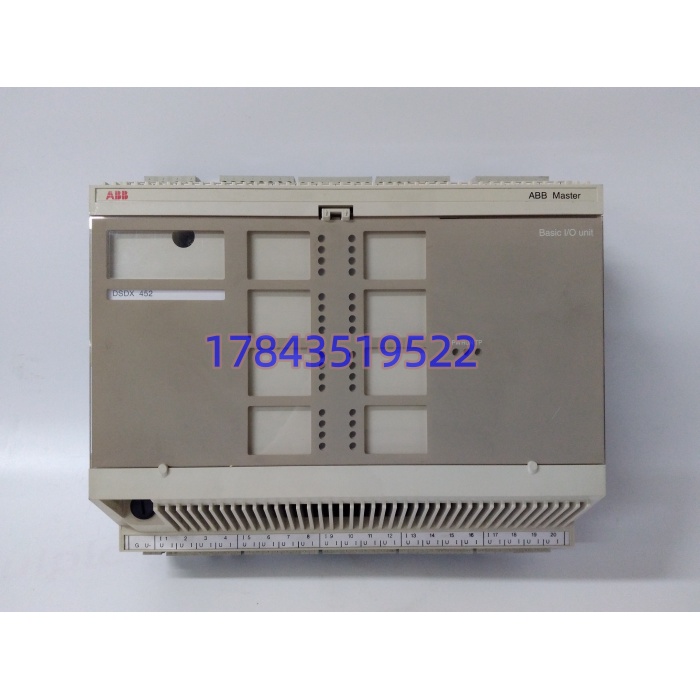

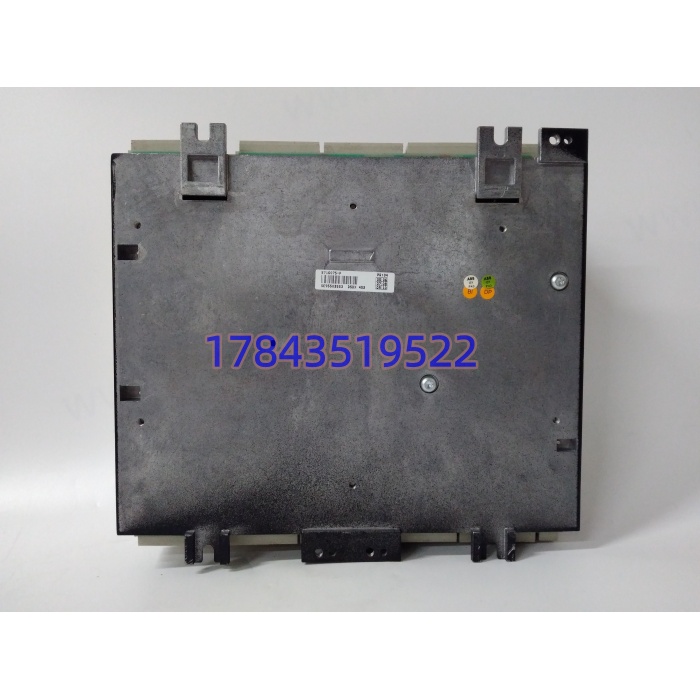

型号：DSDX452 订货编码：5716075-P品牌：ABB平台：S400 I/O 系统，Advant OCS 老款 DCS
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 通道配置 | 20 路 DI（24VDC 数字输入），12 路继电器隔离 DO |
| 数字输入 | 24VDC 传感器信号，光电隔离 |
| 继电器输出触点 | 通用触点，支持 24~240V AC/DC；最小负载 2.5VA，24VDC 最小 100mA |
| 通讯总线 | S400 串行现场总线，接入 AC400 系列控制器 |
| 供电电源 | 外部 24VDC 供电（18～32VDC） |
| 安装方式 | 标准 DIN 导轨安装 |
| 外壳防护 | IP20，控制柜内使用 |
| 工作温度 | -20℃～+60℃，无凝露、低粉尘环境 |
| 配套软件 | Control Builder M、Advant Engineer |
| 生命周期 | 原厂正式停产，Last-time-buy 窗口期关闭；货源仅存量库存、拆机测试备件 |
| 同系列区分 | DSDX452（5716075-P）标准型；DSDX452L（5716075-U）低压小负载触点 |
产品介绍
（切入策略：E 维护者视角）现场最容易踩坑：采购只写 DSDX452，不核对后缀物料编码，错收 DSDX452L 低压版本。L 型号继电器带载能力低，直接上机驱动电磁阀，极易出现触点烧灼、输出不稳。硬件架构属于老一代 S400 远程 I/O，不能直接兼容新一代 S800 I/O、AC800M 配套模块，背板通讯、接线定义完全不同。大量造纸、水处理、化工老装置依靠该模块采集泵状态、阀门反馈、启停指令。柜内常年温差、粉尘，板载继电器是最高发故障部件。储备同编码备件，可以避免整套远程 I/O 机柜改造，大幅降低技改成本。
应用场景与库存策略
一旦 DSDX452 故障，对应远程机柜全部开关信号失联，泵、调节阀失去监控与控制。原厂停产后全球流通货源持续收紧，紧急寻货周期普遍 20～45 天，连续流程生产线无法长期依靠就地人工操作。
- 大型造纸生产线：网部、压榨工段远程阀门与泵组信号采集；建议每条生产线常备 1 台备件。
- 市政污水处理厂：曝气、加药间分布式 I/O 机柜；多厂区建立备件共享池，减少资金占用。
- 精细化工间歇反应装置：罐区、输送泵联锁信号；高危工况，不建议执行零库存。
- 建材余热发电辅控系统存量 Advant DCS；预算有限优先选择完整通电、带负载测试拆机货源。
真实案例：一家造纸厂制浆工段 DSDX452 继电器输出通道损坏，多台进料阀无法远程控制。仓库无备用单元，流通市场寻货耗时 27 天。生产期间只能安排人员就地手动操作阀门，生产负荷受限。后续设备部门将 DSDX452 5716075-P 划入 B 类重点备件清单。
