描述
关键技术规格
基础信息
| 参数 | 规格 |
|---|---|
| 产品型号 | DSDX451 |
| 订货号 | 5716075-K |
| 产品类型 | 远程数字输入/输出扩展单元 |
| 所属系列 | ABB S100 I/O系统 |
| 适用系统 | Advant OCS、MOD 300、MasterPiece 200/1、800xA（S100兼容） |
| 产品状态 | 停产（Obsolete），原厂已停止生产 |
输入/输出参数
| 参数 | 规格 |
|---|---|
| 数字输入通道 | 20路，24V DC，源型/漏型兼容 |
| 输入阈值 | 高电平≥18V DC；低电平≤5V DC |
| 输入阻抗 | 典型值6.5 kΩ |
| 数字输出通道 | 12路，继电器输出（Form C或干接点） |
| 输出负载能力 | 最大3A/通道（24V DC阻性负载） |
| 输出电压范围 | 24V-240V AC/DC |
| 响应时间 | DI采集/DO驱动≤1ms |
电气与环境参数
| 参数 | 规格 |
|---|---|
| 供电方式 | S100 I/O机架背板供电 + 24V DC |
| 功耗 | 典型5W |
| 隔离电压 | ≥2500V AC（1分钟，通道间/系统侧与现场侧） |
| 工作温度 | 0°C至55°C（部分标注-20°C至60°C） |
| 存储温度 | -40°C至85°C |
| 防护等级 | IP20（需安装于封闭控制柜内） |
| 安装方式 | S100 I/O标准机架插槽，支持热插拔 |
| 重量 | 约0.5-1.1kg |
| 尺寸（约） | 234×13.5×238.5 mm 或 230×100×25 mm |
通信与连接
| 参数 | 规格 |
|---|---|
| 通信协议 | 通过S100机架背板与主站通信，支持PROFIBUS DP（部分配置） |
| 连接器 | 4位（2664197-4）、2位（2664193-2）、8位（2664193-8）专用插头 |
| 状态指示 | LED指示：电源(PWR)、运行(RUN)、故障(ERR)及通道状态 |
产品深度介绍

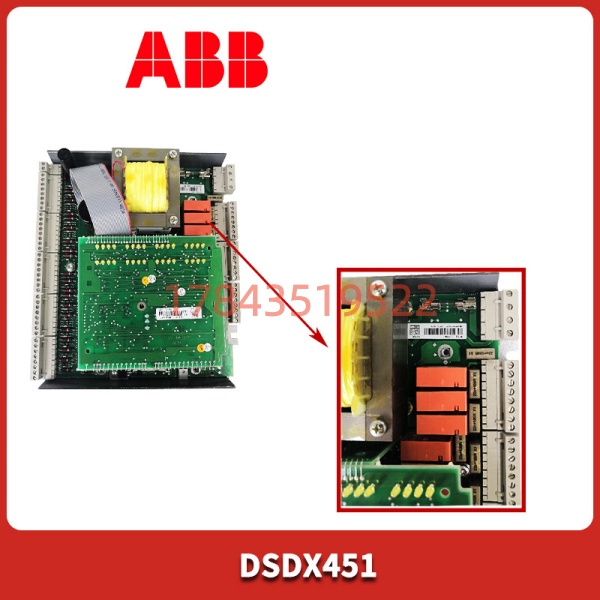

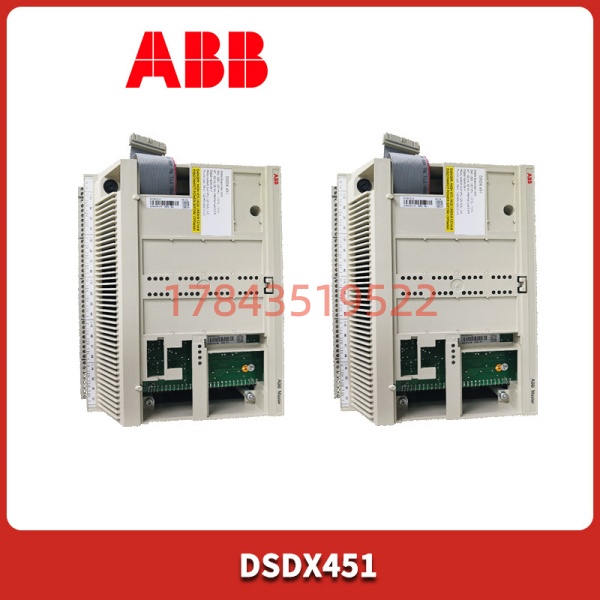

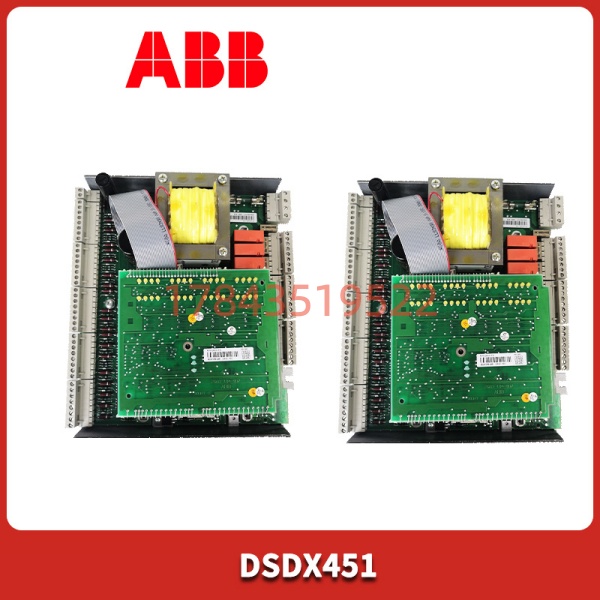

DSDX451（订货号5716075-K）是ABB S100 I/O系统的一款远程数字输入/输出扩展单元。它不是CPU模块——网上有些信息把它归为“处理器模块”或“控制器模块”，那是严重误解。DSDX451的任务是采集现场的开关量信号并控制执行器，不执行控制算法。
要理解DSDX451的定位，得先搞清楚ABB I/O系统的分层：
- 主站/控制器层：Advant OCS控制器、MOD 300、MasterPiece 200/1或800xA系统
- I/O站层： I/O机架 + 电源模块 + 通信模块
- I/O模块层：就是DSDX451这类扩展单元，负责具体的信号采集和输出
DSDX451作为扩展单元，集成了20路数字输入和12路数字输出，通道密度高。输入的24V DC信号，来自现场的限位开关、接近开关、按钮、继电器触点；输出是继电器干接点，直接控制电磁阀、接触器、指示灯。通道间有2500V AC隔离，抗干扰能力强。
应用场景与行业案例
现场痛点
搞DCS维护的都清楚，远程I/O站的故障排查，最磨人的不是换模块，而是定位问题出在哪一层。
去年去一个化工厂，他们的 I/O站的一个上的输出通道不动作。电工老赵怀疑模块坏了，换了一块，故障依旧。查了半小时才发现，是机架背板上的一个针脚氧化了，导致24V供电接触不良。换了背板，问题解决。
这种故障，如果不懂系统的架构——从电源模块到背板到扩展单元到接线端子——排查起来就是无头苍蝇。
还有另一个痛点： I/O已经停产多年。原厂不生产了，市场上流通的都是翻新件或库存件。买到假货、翻新货、参数不对版的货，装上就冒烟，这种事不稀奇。
典型应用场景
- 石油化工 – 装置现场远程I/O站
在常减压、催化裂化等装置的现场机柜间，作为 I/O站的扩展单元，采集现场阀位回讯、电机状态、液位开关信号，并输出控制指令驱动电磁阀和接触器。 - 电力行业 – 辅助车间分散控制
火电厂的水处理、输煤、除灰系统，设备分布广。就近采集设备状态，通过远程I/O站接入DCS。 - 冶金 – 生产线辅助设备控制
轧线辅助设备（润滑站、液压站）的状态采集与控制。继电器输出可直接驱动接触器线圈。 - 水处理 – 泵站远程监控
污水厂的提升泵站，位置偏远。作为远程I/O，采集水泵启停状态、液位开关信号，并输出启停指令。 - 2000年代投用的Advant OCS/MOD 300系统， I/O站还在运行。作为易损备件，是现场仪表的“硬通货”。
核心卖点与差异化
远程I/O扩展单元
· 20 DI + 12 DO高通道密度 – 单模块集成32个I/O点，大幅节省机架空间
· 继电器输出，直接驱动负载 – 12路继电器干接点，每通道最大3A负载，可直接控制电磁阀、接触器，无需中间继电器
· 24V DC输入，源型/漏型兼容 – 适配NPN和PNP两种传感器，现场接线灵活
· 2500V AC高隔离电压 – 通道间与系统侧隔离，抗电磁干扰能力强，适合工业现场
· 热插拔支持 – 系统运行时更换模块，不用停机
· LED状态指示 – PWR、RUN、ERR及通道状态一目了然，排查故障快
· 宽温工业级设计 – -20°C至60°C工作温度，适应恶劣环境
· 适配ABB老系统 – Advant OCS、MOD 300、MasterPiece、800xA(兼容)
· 一年质保 + 上机测试 – 出货前在真实测试平台上验证每个通道
· 现货当天发 – 国内仓库常备库存，避免停产件全球调货周期
