描述
产品详情

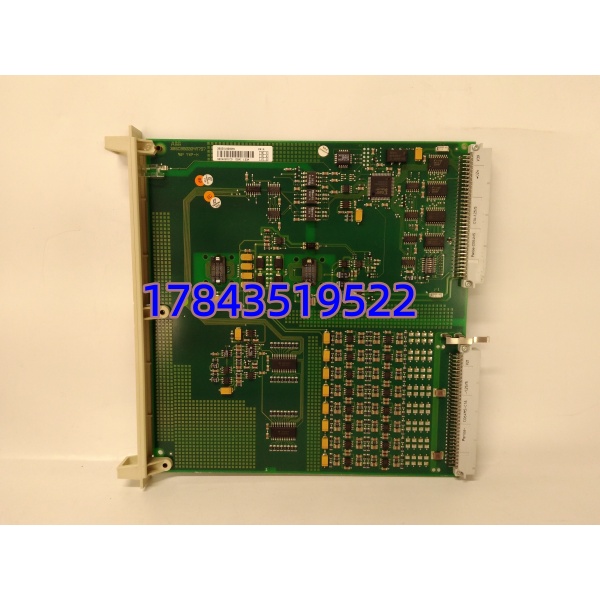

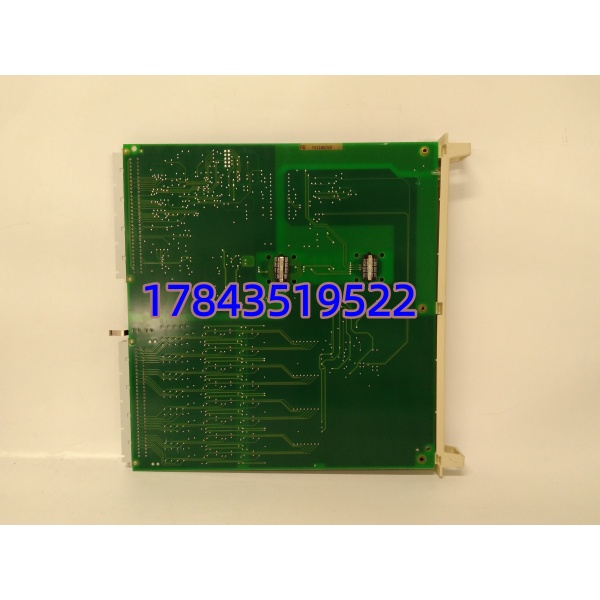

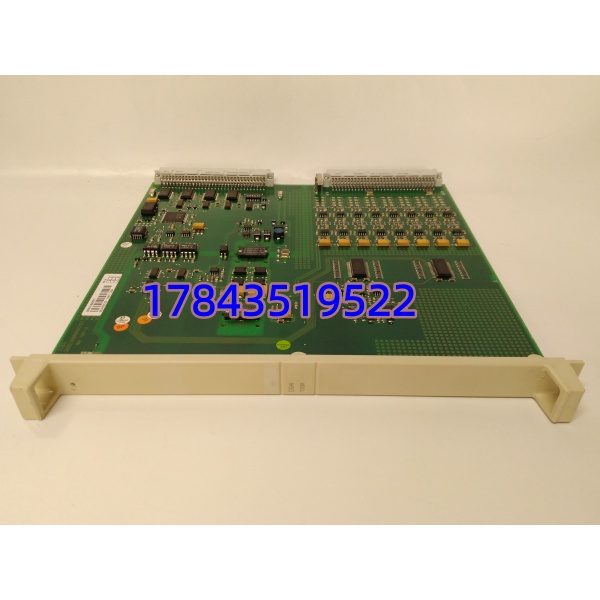

・型号：DSAI133A 3BSE018290R1
・品牌：ABB
・系列：Advant OCS
规格参数
| 参数项 | 参数数值 |
|---|---|
| 通道数量 | 16 路模拟量输入 |
| 标准输入信号 | 4~20mA DC |
| 单通道回路供电 | 24VDC，内置变送器供电 |
| 通道隔离方式 | 各路独立光电隔离 |
| 信号转换精度 | ±0.1% FS（常温） |
| 采样周期 | 每通道≤100ms |
| 背板总线 | Advant MasterBus 300 |
| 工作环境温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | 标准机架导轨背板插接 |
| 防护等级 | IP20（控制柜内使用） |
| 外形尺寸 | 标准 3U 机架卡件规格 |
产品介绍
DSAI133A 3BSE018290R1 是 ABB Advant OCS 系统专用隔离模拟量输入卡件，专门对接现场压力、温度、液位类两线制变送器，板卡自带回路供电，无需额外加装现场电源分配器。每一路信号单独做光电隔离，规避不同测点接地电势差造成的数值漂移。
市面上通用采集卡多为组隔离，单通道短路会影响整组读数；这款卡件单路独立隔离，单路变送器故障不会干扰其余 15 路采集信号。该型号原厂已逐步减产，存量 Advant 系统检修只能依靠拆机、翻新备件维持在线运行，更换时不用改动原有接线与控制组态。
应用场景与行业案例
痛点切入
我在现场见过不少非隔离采集卡，厂区多台变频器启停产生电势差，液位、压力数值持续跳变，操作员只能频繁现场复测变送器；单路变送器短路直接造成整块卡件离线，整套工艺参数丢失，被迫降负荷处理。此卡单通道隔离结构能分开故障回路，减少大面积数据异常。
典型场景
- 化工连续生产线：采集反应釜温度、罐体压力变送器信号，车间变频设备多，隔离设计稳定抑制电磁干扰。
- 火力发电厂锅炉系统：汽包水位、炉膛压力测点接入，高温多粉尘控制柜环境长期稳定采集。
- 造纸制浆车间：浆液浓度、管道流量 4-20mA 信号采集，多设备共地环境避免数值漂移。
- 老旧 Advant 系统改造项目：原有同型号卡件电容老化，同型号备件直插替换，无需修改程序端子接线。
真实案例
西南某化工合成车间，一套运行 12 年的 ABB Advant OCS 系统，原有 DSAI133A 卡件内部电解电容老化，出现 3 路液位数据无规律跳变。原厂新货交付周期 12 周，采购翻新测试完好的同型号备件，利用夜班两小时停机窗口完成更换，插拔后直接下载原有组态即可投入使用。更换后近一年所有模拟量测点曲线平稳，值班人员不用反复到现场排查变送器，工艺调节波动明显减少。现场检修人员说，老款 Advant 系统没有通用替代卡件，混用其他品牌采集模块需要重新做端子布线、改写控制逻辑，停机成本很高。
