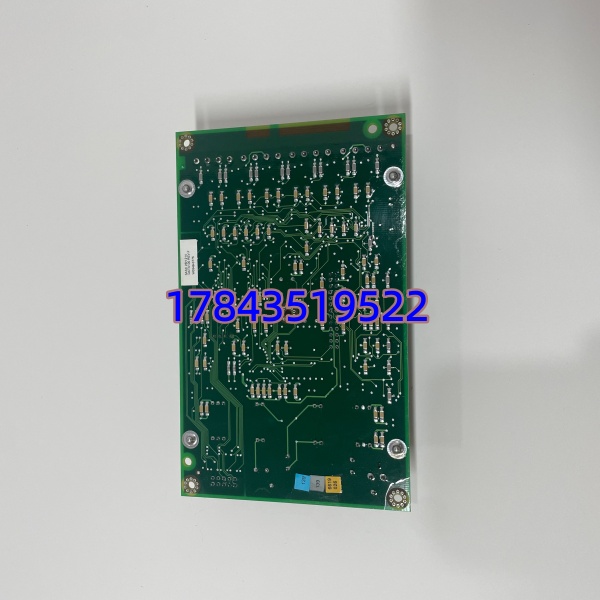

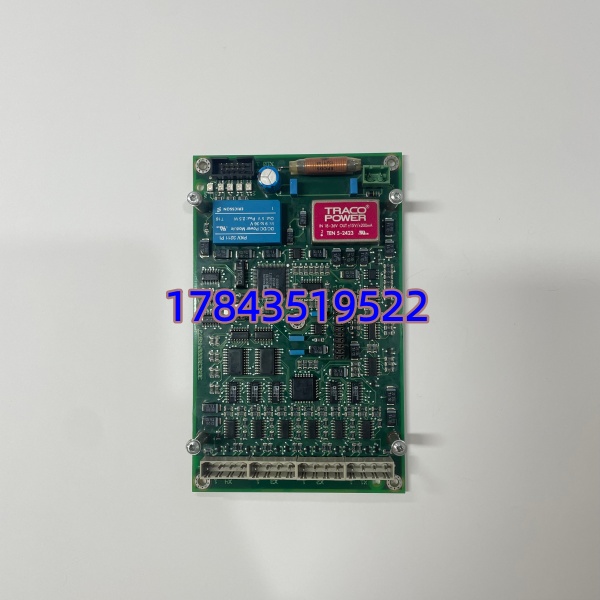

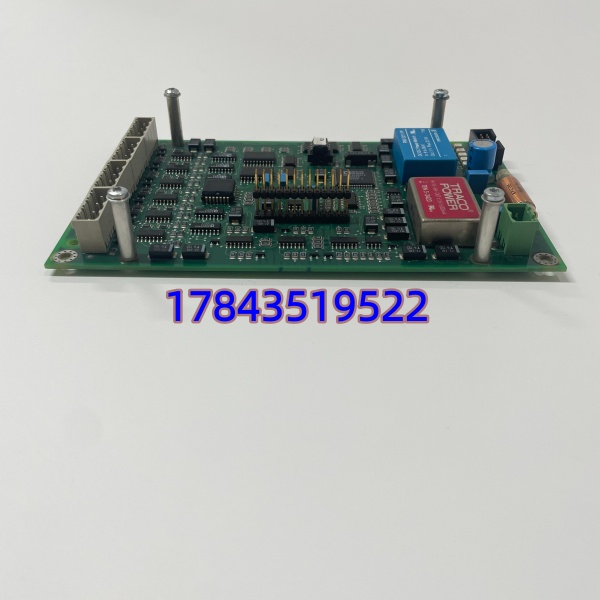

ABB DATX130 | 3ASC25H214 数字量输入模块 带诊断

描述

关键技术规格

• 通道配置: 16 路隔离数字量输入，干 / 湿触点兼容
• 输入信号: 24V DC/48V DC，输入阻抗 4.7kΩ
• 隔离电压: 通道间 500V AC，隔离耐压 1 分钟
• 响应时间: ≤10ms，高速信号采集
• 电源: 24V DC（19.2~30V），冗余供电
• 功耗: 空载≤5W，满载≤15W
• 工作温度: -25℃~+70℃
• 尺寸: 140×110×22.5mm（含卡扣）
• 重量: 约 0.5kg
• 诊断功能: 断线 / 短路检测，通道 LED 状态指示
• 认证: CE、UL，符合 IEC 61131-2

产品深度介绍

ABB 3ASC25H214（DATX130）是 ABB AC800M 系统专用的高密度数字量输入模块，用于工业现场开关信号采集与状态监测。

模块采用紧凑型设计，16 路隔离输入节省机柜空间，500V 隔离电压抗干扰能力强。内置智能诊断，可快速定位断线、短路故障，每个通道配 LED 指示灯，维护便捷。支持长距离信号传输，适配强干扰工况，是流程工业稳定采集的核心模块

应用场景与行业案例

工程痛点

流程工业现场开关点多、布线长，普通 DI 模块易受干扰、故障定位难，信号丢失易引发联锁误动作，威胁生产安全。

典型应用场景

1. 石油化工 – 装置联锁监测采集阀门、泵、压缩机等设备的开关状态，参与安全联锁逻辑，保障装置启停安全。
2. 电力能源 – 电厂辅机控制监测风机、水泵、挡板等辅机设备运行状态，实现远程监控与故障报警。
3. 冶金行业 – 高炉 / 轧线信号采集适配高温、粉尘、强电磁干扰环境，采集限位、接近开关等信号。
4. 水处理 – 泵站与加药系统监测液位开关、阀门反馈、设备运行状态，适配潮湿、腐蚀性工况。

真实案例

去年 9 月，某大型化工厂 AC800M 系统原 DI 模块老化，信号不稳定，联锁频繁误触发，装置被迫降负荷。原厂订货周期 4 周，采购紧急采购我司 3ASC25H214 现货，3 天内完成更换调试。模块上线后信号稳定，诊断功能快速定位此前隐蔽的线路隐患，装置恢复满负荷运行，避免了日均超 50 万的停产损失。

核心卖点与差异化

• 16 通道高密度，比常规 8 通道模块节省 50% 机柜空间。
• 500V 高隔离，抗干扰能力强，适配变频器、电机等强干扰环境。
• ≤10ms 快速响应，满足联锁保护等高速信号采集需求。
• 通道级智能诊断，断线 / 短路实时报警，故障定位效率提升 80%。
• 宽温运行，-25℃~+70℃适配极端工况。
• 原厂全功能测试，提供 24 小时老化报告，质保 12 个月。
