ABB D674A906U01 | Master300 电磁流量计 HART 通讯显示模块

描述

关键技术规格

产品深度介绍

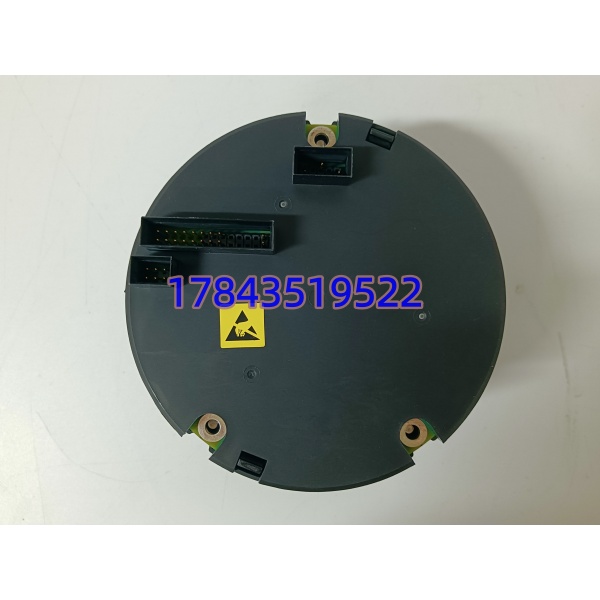

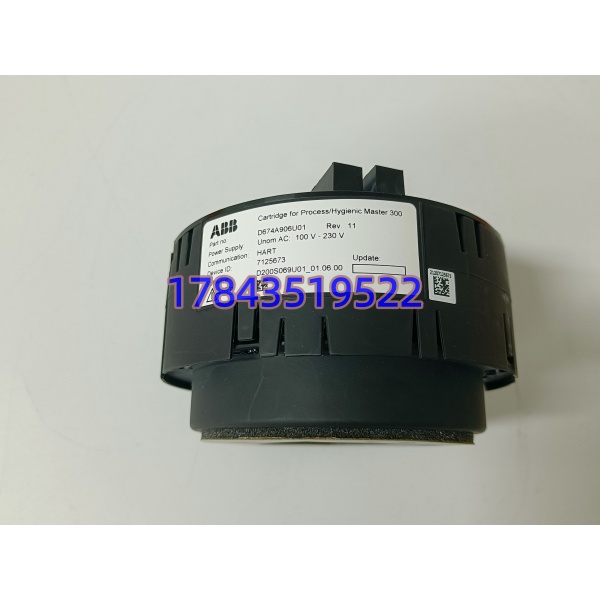

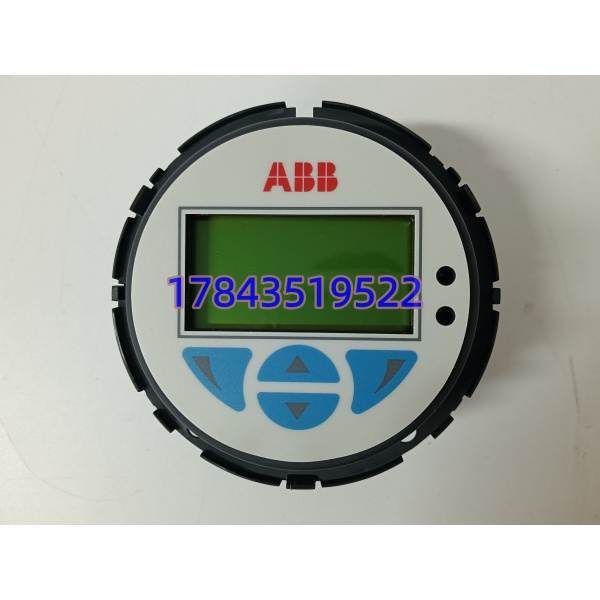

ABB D674A906U01 是原厂配套 Master300 电磁流量计的一体化机芯卡套，集成信号调理、本地显示、HART 通讯三大功能，直接替换流量计内部主控单元。模块自带液晶显示屏与操作按键，现场无需手持终端即可完成量程修正、单位切换、故障代码查看；依托 HART 协议，可接入 DCS 系统实现远程参数读写、在线诊断，降低现场巡检工作量。卡套式模块化结构，拆装无需专业工具，适配化工、水务连续工况下的快速备件更换。

应用场景与行业案例

工程痛点化工、水处理生产线流量计机芯老化是高频停机诱因。机芯损坏后流量计丢失流量信号，联锁回路无法正常投用，人工现场标定耗时 4 小时以上；原厂订货周期普遍 4-8 周，期间只能切换手动记录数据，计量误差超标。

典型应用场景

1. 石油化工装置介质计量精馏塔、反应釜进出料流量监测，介质含酸碱、高温蒸汽，对通讯稳定性、宽温运行要求高，HART 远程诊断可提前预判传感器故障。
2. 市政污水处理厂曝气池、加药管路电磁流量计配套，厂区分散点位多，远程批量读写参数，减少运维人员外勤频次。
3. 电厂循环水系统冷却水、除盐水流量采集，车间粉尘、水汽环境恶劣，IP67 防护可长期稳定运行。
4. 制药洁净流体管路纯水、药液无菌管路计量，本地按键可快速切换流量单位，满足 GMP 数据追溯记录需求。

真实抢修案例去年 7 月，华东某化工园区精馏车间一台 Master300 流量计报无输出，拆开后确认内部 D674A906U01 机芯烧毁。原厂订货周期 6 周，生产线每停机 1 小时原料损耗超 6 万。采购联系我方调取现货，出库前完成 24 小时通电 + HART 通讯全项测试，隔日专车送达现场。运维人员卡套直插更换，15 分钟恢复流量采集，生产线未出现长时间停工。后续该企业采购 3 块同款机芯作为车间常备备件。

技术避坑指南

1. 机芯型号不匹配问题：混用不同后缀卡套，会出现流量计通讯丢失、显示乱码。避坑：拆机前记录旧机芯完整型号，仅 D674A906U01 适配 Master300 U-high 版本，其他后缀卡套无法兼容。真实案例：现场工程师仅凭外观相似更换其他型号机芯，上电后 DCS 持续报通讯超时，反复排查 3 天才确认型号不匹配。

2. HART 总线终端电阻遗漏问题：多台流量计并联总线，未在首尾设备接入 120 Ω 终端电阻，远程读取数据卡顿。避坑：更换机芯后同步检查总线两端电阻配置，单台流量计无需额外加装。

3. 安装静电击穿元器件问题：现场干燥季节无防静电措施，插拔机芯瞬间静电击穿通讯芯片。避坑：拆装全程佩戴防静电手环，工作台铺设防静电垫。警示：见过运维人员直接徒手插拔机芯，通电瞬间屏幕黑屏，整块机芯直接报废。

4. 供电电压偏差问题：现场 24 V 直流电源压降过大，机芯频繁重启、显示闪烁。避坑：测量流量计端子供电电压，电压低于 20 V 时增设稳压电源，预留 20% 功耗余量。
