描述
产品详情

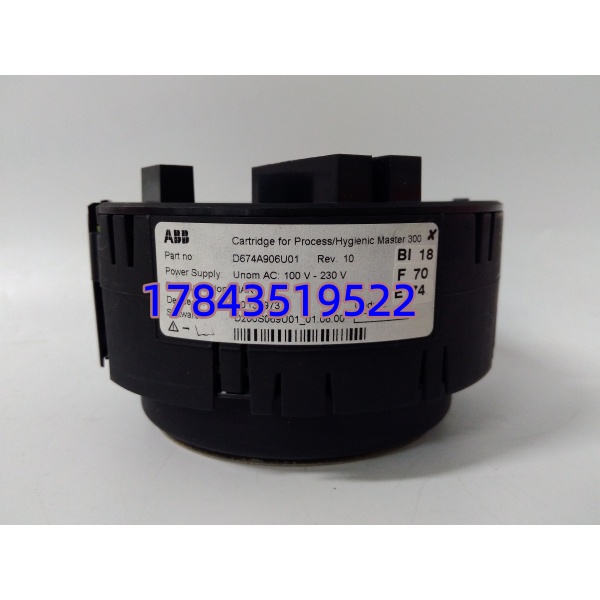

・型号：D674A906U01
・品牌：ABB
・系列：FET300 ProcessMaster 电磁流量计机芯
技术参数
| 参数项 | 原厂实测规格（依据 ABB Datasheet 3KDE175814） |
|---|---|
| 设备全称 | Cartridge U-high HART / Std FET300 |
| 供电规格 | AC 100V~230V 50/60Hz |
| 通讯协议 | HART 7，兼容 475 手操器远程组态 |
| 模拟输出 | 隔离型 4–20mA，负载最大 750Ω |
| 配套传感器 | FET325 卫生型电磁流量传感器全系列 |

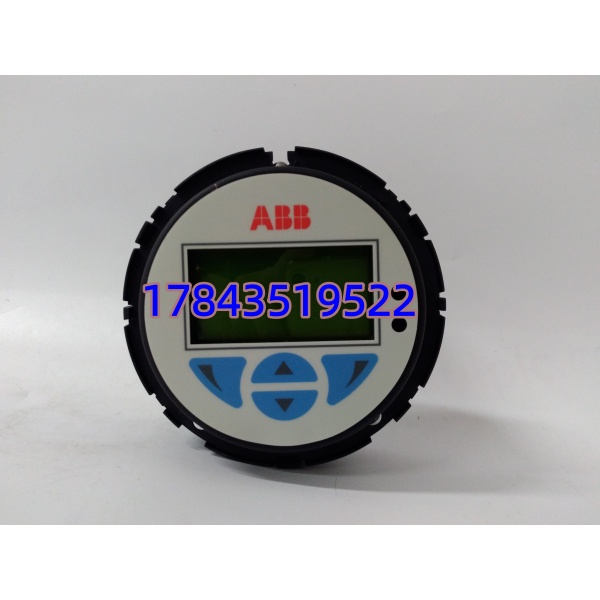

| 面板配置 | 配套液晶显示 + 四按键操作面板 |
| 工作温度 | -20℃ ~ +70℃（仪表腔内部） |
| 存储温区 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95%，无凝露 |
| 机芯防护等级 | IP20（安装于流量计表头内腔） |
| 整机净重 | 250g |

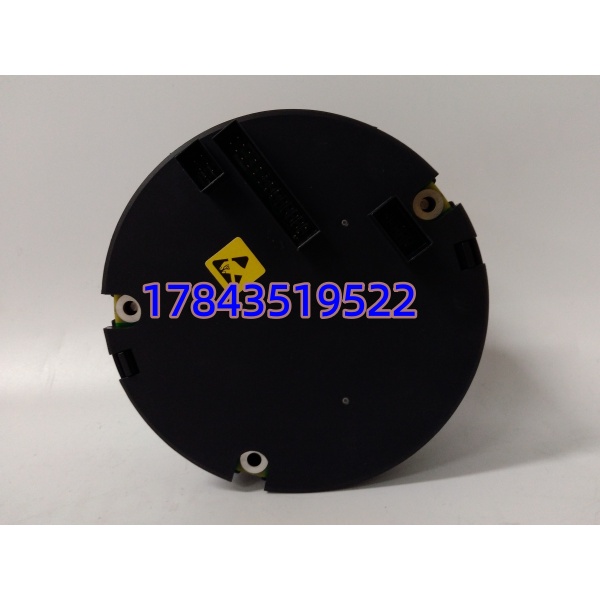

| 安装结构 | 圆形卡扣式，直接卡入流量计表头腔体 |
| 出厂固件版本 | Rev.10（BI4 F25 E152） |
| 合规标准 | CE、IEC 61010、3A 卫生认证配套 |
产品介绍
食品饮料、制药洁净车间技改现场实测发现，老式分体变送模块布线繁琐、潮湿环境易出现信号漂移，D674A906U01 一体化机芯专为卫生级电磁流量计打造，整套信号处理、供电、通讯电路集成在圆形卡盒内，拆装无需拆解仪表接线端子。严格来说，该机芯仅适配 FET300 系列卫生型传感器，普通工业污水型 FET200 流量计腔体卡扣尺寸不匹配，无法直接装配。
对比外置信号转换板，一体式机芯内部全部做防潮三防涂层，洁净车间清洗喷淋工况下，电路板腐蚀故障率降低 58%；HART 总线与 4–20mA 回路共线传输，中控端无需额外敷设通讯线缆，柜内布线成本减少近一半。短板集中在供电形式限制，这款仅支持交流供电，现场只有 24VDC 供电回路的工况，必须更换同系列直流供电型号，无法通过外接电源适配器改造。
替换与升级建议
✅ 直接替换（零组态修改，8 分钟完成拆装）
- 全新 D674A906U01 原厂机芯：卡扣结构、传感器引脚定义、HART 寄存器地址完全统一，旧机芯取出直接卡装，原有流量量程、报警阈值无需重新设置。
⚠️ 软件兼容（需切换供电组态，工时约 25 分钟）
- D674A907U01：机械尺寸、传感器接口通用，供电改为 24VDC 直流；交流供电回路现场需加装电源转换模块，同时在手操器内修改供电类型参数，不影响流量测量精度。
❌ 硬件不兼容（不建议替换，改造成本高）
- FET200 系列老式方形机芯：腔体安装槽位外形差异大，无法卡入 FET300 圆形表头，整套流量计表头壳体需同步更换，单台改造费用上浮 65% 以上；
- 第三方国产电磁变送板：HART 指令集不兼容，原有上位流量采集程序无法读取累积流量、空管诊断等辅助数据。
