描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 完整型号 | CP450 T-ETH，订货号 1SBP260189R1001 |
| 显示规格 | 10.4 英寸 TFT 彩色液晶屏，分辨率 640 × 480 |
| 触控类型 | 模拟电阻式触摸屏，侧边配备 7 个物理功能按键 |
| 供电规格 | 24 V DC ±15%，额定 1.25 A，Class 2 |

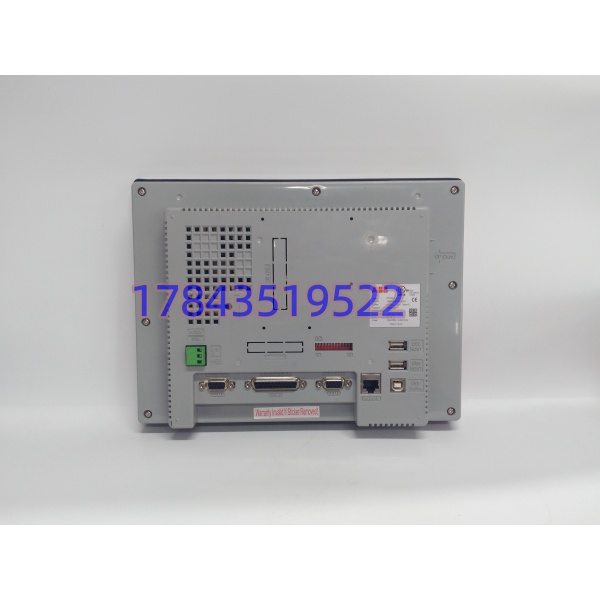

| 硬件接口 | RJ45 以太网 (10/100M)、RS232/RS422/RS485、USB Host |
| 支持协议 | Modbus TCP、Modbus RTU、适配 AC500 PLC 专有通讯协议 |
| 数据存储 | 用户程序 8 MB，配方 / 历史数据 512 KB，支持 CF 卡扩展 |
| 实时时钟 | 内置可充电锂电池 RTC 时钟 |
| 防护等级 | 前面板 IP65，背部接口区域 IP20 |
| 工作环境温度 | 0 ℃ ~ +50 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | 控制柜面板嵌入式安装 |
| 认证标准 | CE、UL 工业认证 |
产品深度介绍

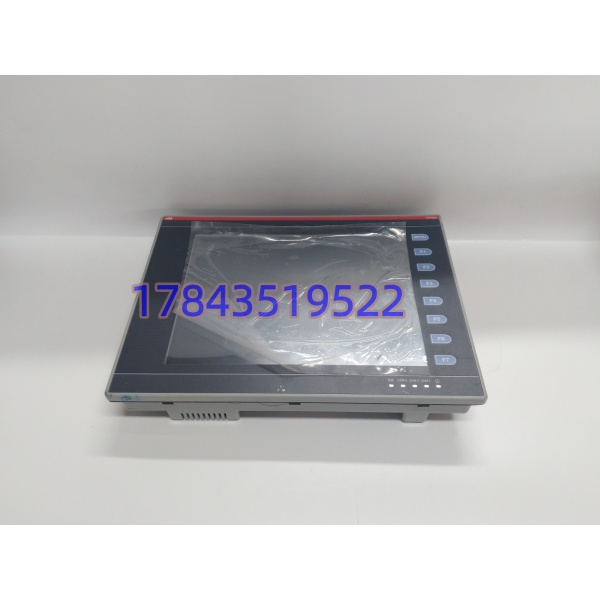

CP450 T-ETH（1SBP260189R1001）属于 ABB 经典 CP400 系列人机界面，是配套 AC500 PLC 体系主流操作面板。面板集成以太网与多路串行接口，既可本地画面操作，也可接入工业局域网实现远程数据访问。
设备自带历史报警、趋势曲线、配方管理功能，侧边实体按键配合触摸屏，适合高振动、潮湿的工业现场。面板程序存储于内部闪存，支持 CF 卡程序备份与快速移植。大量应用在老旧自动化生产线，设备服役年限较长，背光老化、通讯端口故障是常见失效形式。
应用场景与行业案例
长期维护 ABB 传动与 PLC 系统的工程师清楚，很多工厂只储备 PLC CPU，忽视 HMI 备件。一旦触摸屏背光熄灭或者网口损坏，现场人员无法调整工艺参数、查看报警，生产线只能依靠中控远程监控，操作灵活性大幅下降。
典型应用场景：
- 造纸行业 – 纸机、复卷机传动控制 配套 AC500 PLC，实现速度链、张力参数现场调节。
- 冶金加工 – 卷材处理线、挤压生产线 机组启停监控、温度与压力闭环参数设置。
- 水泥建材 – 窑线辅传动、原料磨控制系统 泵组、挡板状态监视，故障报警查看。
- 水处理项目 – 大型泵站、污水厂自动化系统 曝气、加药工艺参数就地操作。
案例：江苏某造纸厂抢修 去年纸机赶产期间，现场 CP450 T-ETH 触摸屏背光逐步变暗，最后完全黑屏。原厂货期 9 周，现场操作工失去就地操作窗口。 采购现货同型号 HMI 面板，停机窗口导入备份程序，上电后画面、通讯、按键全部正常。后续该厂预留同款触摸屏作为长期应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核验机身序列号与原厂铭牌；外观查验面板无划痕、外壳无变形、所有接口完好无损。
- 上机功能测试 测试平台：搭配 AC500 PLC 搭建测试环境。面板上电，完整检测背光、触摸灵敏度、侧边功能按键；以太网与 RS485 通讯连通测试；连续 24 小时通电监测温升，可提供测试照片、视频。
- 电气参数测试 Fluke 万用表校验电源回路；检查内置电池电压，评估 RTC 时钟续航能力。
- 硬件信息核验 记录固件版本、机身序列号拍照存档，区分不同批次硬件版本差异。
- 最终质检包装 质检完成贴保护膜，装入防静电袋，外层气泡膜防护，粘贴 QC 合格标签出货
