描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | CP435T / 1SBP260193R1001（不含以太网，区分 CP435T-ETH 1SBP260197R1001） |
| 屏幕规格 | 7 英寸 16:9 TFT 液晶，分辨率 800×480，64K 彩色，CCFL 背光，300cd/m² 亮度 |
| 触控类型 | 模拟电阻触摸屏，支持手套操作 |

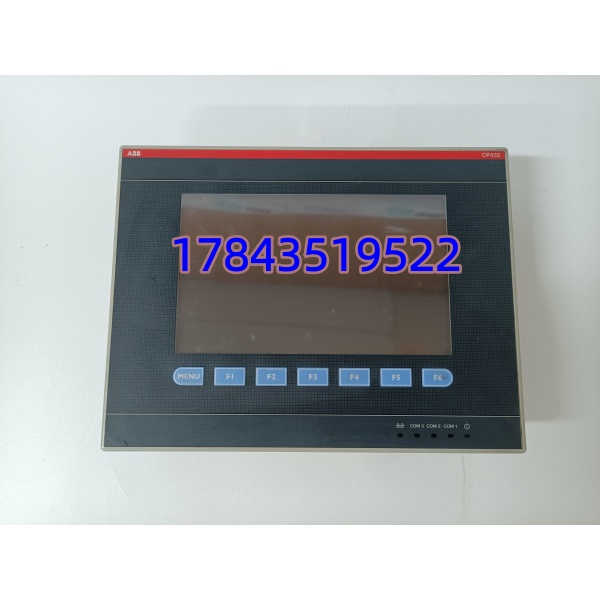

| 实体按键 | 1 颗 MENU 菜单键 + 6 路自定义功能硬键，程序自由分配启停 / 切换画面 |

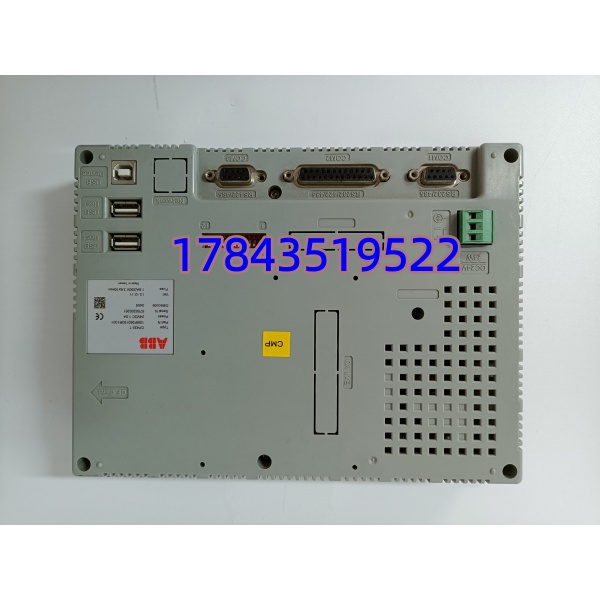

| 通讯接口 | RS232、RS485 双串口，支持 Modbus RTU、ABB AC500 专用协议 |
| 通讯波特率 | 4.8k ~ 187.5kbps 自适应 |
| 存储容量 | 程序存储 8MB Flash，数据缓存 512KB RAM |
| 供电规格 | 24 V DC，允许 20.4~27.6V 宽压输入，典型功耗 12W |
| 防护等级 | 面板正面 IP65/NEMA4X，柜体背部 IP20 |
| 开孔尺寸 | 231mm（宽）×176mm（高），嵌入式机柜安装 |
| 整机尺寸 | 231 × 176 × 47 mm，净重 0.86kg |
| 工作环境 | 运行 0℃ ~ +50℃；存储 – 10℃ ~ +60℃；湿度 5~95% RH 无凝露 |
| 安全功能 | 9 级用户权限密码保护，操作记录、故障报警存储 |
| 配套组态软件 | Panel Builder CP400、Automation Builder |
| 合规认证 | CE、cUL、IEC 61010 工业安全、EMC 抗干扰标准 |
产品深度介绍

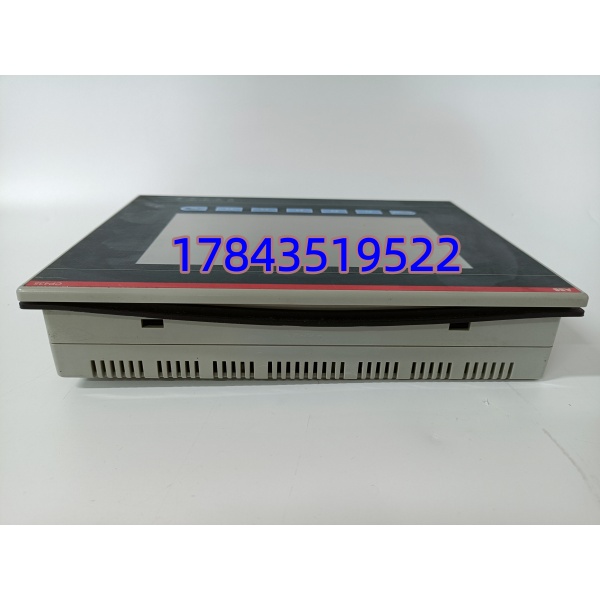

CP435T（1SBP260193R1001）是 ABB CP400 系列 7 寸串口型人机界面，专为 AC500 中小型 PLC 配套开发，无内置以太网口，仅依靠 RS485/232 串口与 PLC、变频器、第三方仪表通讯，区别于带网口的 CP435T-ETH 型号，二者硬件接口、程序工程不互通，不可直接替换。面板集成 6 颗可编程实体硬按键，适合产线高频启停、画面切换操作，无需反复触摸屏幕；前置 IP65 防水防尘，可直接安装在车间就地控制柜，耐受水汽、粉尘工况。支持历史曲线、报警记录、多语言切换、配方存储功能，适配水泵、风机、包装、水处理成套设备。原厂海外订货周期 7~10 周，存量 AC500 自动化产线改造大量依赖现货备件；更换备件后导入原有 Panel Builder 工程即可直接投运，无需重新调试 PLC 通讯点位，大幅缩短设备停机时长。背光采用 CCFL 灯管，长期运行存在老化变暗问题，为本款面板常见故障点。
应用场景与行业案例
工程痛点描述CP435T 背光烧毁、串口通讯芯片损坏后，就地操作面板黑屏或与 PLC 断联，设备启停、参数调节只能往返中控，巡检、应急处置效率大幅下降。成套设备无法长期无就地操作屏运行，原厂供货周期长，多数设备厂家未储备同型号串口 HMI 备件，故障停机影响生产节拍。
典型应用场景
- 市政水处理成套设备 – 污水、纯水机组就地监控曝气泵、加药阀、液位参数本地调节，IP65 面板适配潮湿泵房环境，串口远距离对接 AC500 PLC。
- 包装 / 印刷自动化产线 – 制袋、分切设备操作终端实体硬键快速切换配方、启停设备，多套产线统一配套 AC500+CP435T 方案。
- 暖通空调、锅炉辅机控制系统水温、压力、风机频率就地设定，9 级权限分级管控，防止无关人员误修改工艺参数。
- 小型化工配料、搅拌成套装置防爆外柜配套使用，串口总线抗干扰，稳定采集 4-20mA 变送器工艺数据。
- 物料输送、分拣流水线设备多工位分布式就地操作，存储多套生产配方，一键切换产品工艺。
真实抢修案例去年初夏，山东某包装厂 2 号制袋机 屏幕背光完全熄灭，现场无法操作调速、切换配方，整条产线只能人工值守往返中控。联系 ABB 原厂订货周期 9 周，每日包装产能损失明显。客户当天调取现货，完整导入原有工艺画面、通讯参数仿真测试后 24 小时发出，36 小时送达车间。电气工程师拆卸旧屏，复刻原有 RS485 通讯接线，嵌入式安装新 ，上电后 PLC 数据、报警弹窗、配方调用全部正常，产线恢复全自动运行。后期该企业采购 2 台 作为两条主力包装线备用操作屏
