描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | CP430T-ETH |
| 订货号 | 1SBP260196R1001 |
| 产品类型 | 触摸屏人机界面 (HMI) |
| 所属系列 | ABB CP400系列 |
| 显示屏尺寸 | 5.7英寸 TFT 或 7英寸 (需核对实物) |
| 分辨率 | 800×480 像素 |
| 颜色数 | 65536色 (64k色) |
| 触摸屏类型 | 电阻式 |
| 操作方式 | 菜单驱动，带5个可定义功能键 |
| 通信接口 | 以太网 (RJ45) |
| 支持协议 | Modbus TCP/IP、Profinet、PROFIBUS DP |
| 串行接口 | COM3: RS-232C (带调制解调器控制信号)，COM4: 隔离RS-485，用于配置工具 |
| 供电电源 | 24V DC |
| 功耗 | 约13-15W |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -25°C 至 +70°C |
| 防护等级 | IP65 (正面) / NEMA 4X |
| 安装方式 | 面板安装 |
| 尺寸 (约) | 195×145×60 mm |
| 重量 | 约0.86 kg |
| 编程软件 | CP400Soft |
| 认证 | CE, TUV, UL, CSA, CID2 |
产品深度介绍
CP430T-ETH (订货号 1SBP260196R1001) 是ABB CP400系列的一款工业触摸屏人机界面(HMI)。它不是一个PLC控制器，也不是高压电源模块——网上有些信息把它写成“触摸屏可编程逻辑控制器”且带“AC198-242V输入”，那是严重错误。CP430T-ETH的核心任务是提供人机交互界面：操作员通过它监控设备状态、修改工艺参数、确认报警信息；它通过以太网或串口与下位PLC(如AC800M)或DCS系统交换数据。

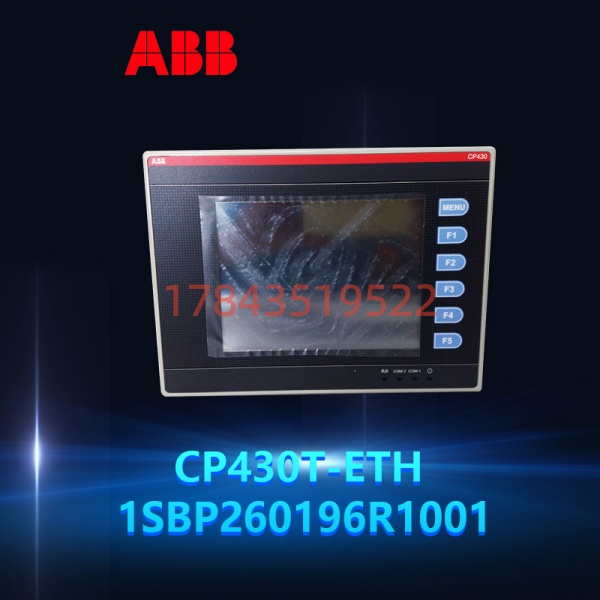

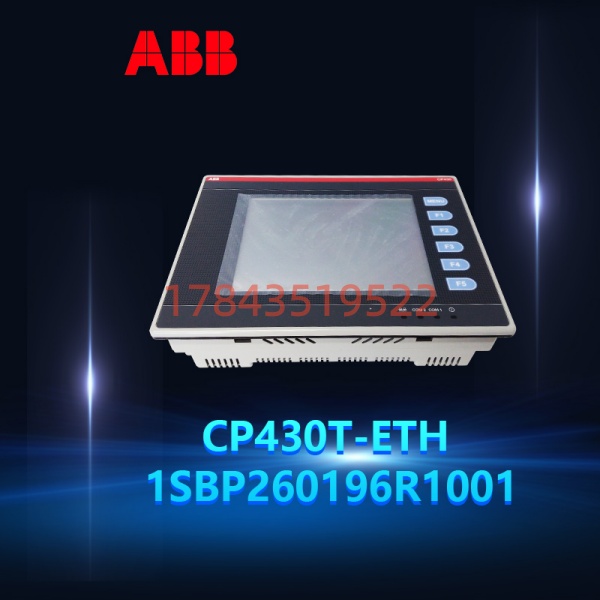

从硬件上看，CP430T-ETH配备TFT彩色显示屏，有5.7英寸和7英寸两种说法，分辨率800×480。触摸屏是电阻式的，戴手套也能操作，这对工厂现场很实用。面板正面有5个可定义的功能键，可以快捷调用常用画面。

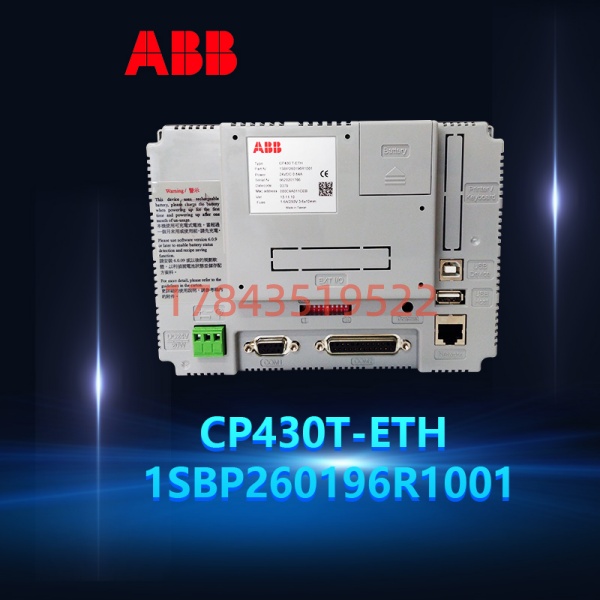

通信能力是这款HMI的亮点。它自带以太网口，支持Modbus TCP/IP、Profinet和PROFIBUS DP协议，可以直接连到PLC或DCS系统的控制网络。底板上有两个RJ45以太网口(CN1、CN2)用于连接控制网络，还有两个RJ45串行口(COM3、COM4)——COM3是RS-232C，带调制解调器控制信号；COM4是隔离的，专门连配置工具。编程用ABB的CP400Soft软件。
防护等级方面，正面IP65/NEMA 4X，防水防尘，可以直接装在控制柜门上。供电是24V DC，功耗13-15W，工作温度范围-20°C至+60°C。
重要澄清：网上关于CP430T-ETH的信息存在严重分歧。一个网页说它是“电源单元模块”，并列出110-240VAC输入、13W空载功耗；但另一份技术规格明确指出它是“5.7英寸TFT触摸屏”且“电源24V DC”；还有网页写“输入电压100-240VAC”。这种混乱很可能是因为不同批次或不同配置的产品，或者某些网页把HMI的电源模块参数张冠李戴到了HMI本体上。采购前务必核对现场实物的标签。
应用场景与行业案例
现场痛点
搞工厂运维的都知道，设备再先进，如果操作界面不好用，那就是“高级砖头”。
操作工每天面对HMI屏幕8小时，如果界面卡顿、逻辑混乱、报警信息看不懂，生产效率上不去，误操作风险还大。更麻烦的是，很多老系统的HMI已经停产了——屏幕老化、触摸不灵、通信故障，想换找不到备件。CP430T-ETH作为CP400系列的产品，一个重要价值就是替换老旧的CP400系列HMI，比如CP430、CP435等。
还有一个容易被忽略的问题：HMI的通信协议兼容性。现场PLC可能是Modbus TCP，也可能是Profinet或PROFIBUS DP。如果HMI只支持其中一种，要么加网关，要么换HMI。把这三种协议都集成了，一个型号通吃。
典型应用场景
- 过程控制 – 化工/制药生产线监控
在反应釜、发酵罐的控制系统中，作为操作员站，实时显示温度、压力、pH值等参数，并允许操作员修改设定值、启动/停止搅拌电机。 - 机器自动化 – 包装机械/机床操作面板
在灌装机、封口机、CNC机床上，作为设备自带的操作面板，显示生产速度、故障代码，并支持配方切换。 - 能源行业 – 风电/光伏电站就地监控
在风力发电机组塔底控制柜或光伏逆变器旁，用于就地查看发电功率、累计发电量、故障记录，方便运维人员现场调试。 - 楼宇自动化 – 暖通空调集中控制
在大型建筑的中央空调控制室，作为楼宇自控系统的就地操作终端，控制冷水机组、冷却塔、水泵的启停。 - 老旧系统改造 – HMI备件替换
如果现场CP400系列的老款HMI(如CP430)屏幕老化或故障，可用直接替换，保留原有程序逻辑，减少改造工作量。核心卖点与差异化
人机界面
· 7英寸(或5.7英寸)高亮TFT彩屏 – 800×480分辨率，65536色显示，画面清晰细腻，在强光环境下也能看清
· 电阻式触摸屏 – 戴手套也能操作，适合工厂现场的油污、粉尘环境
· 三协议集成，无需网关 – 同时支持Modbus TCP/IP、Profinet、PROFIBUS DP，一个HMI通吃主流PLC通信协议
· 双以太网口+双串口 – 两个RJ45以太网口可组链式网络，COM3(RS-232)带调制解调器控制，COM4(隔离RS-485)用于配置工具
· IP65/NEMA 4X防护 – 正面防水防尘，可直接安装在控制柜门上，不需要额外的防护罩
· 宽温工作-20°C至+60°C – 适应北方冬季户外机柜和南方夏季高温车间
· 5个可定义功能键 – 快捷调用常用画面，减少操作层级，提升效率
· CP400Soft编程 – 与ABB CP400系列其他型号编程环境一致，工程复用方便
· 一年质保 + 上电测试 – 出货前100%功能验证，确保屏幕、触摸、通信正常
