描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 显示屏 | 7 英寸 WVGA TFT LCD，800×480，1670 万色 |
| 触摸屏 | 4 线电阻式，支持 100 万次触摸 |
| 处理器 | ARM Cortex‑A8 |
| 内存 / 闪存 | 256 MB RAM / 512 MB Flash |

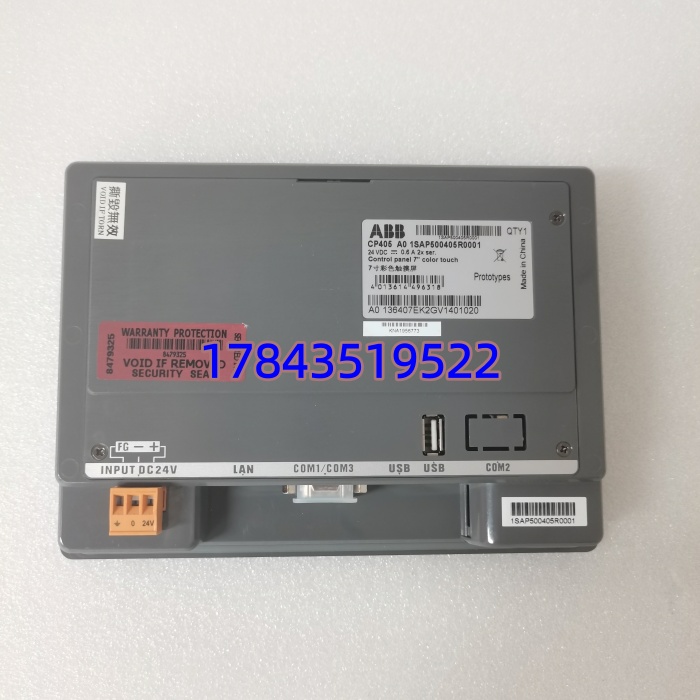

| 通信接口 | 10/100Mbps 以太网、USB 2.0（A 型）、RS‑232/485 |
| 电源 | 24V DC（18–30V DC），最大 10W |
| 防护等级 | 正面 IP65（防水防尘） |
| 工作温度 | 0 ℃ ~ +50 ℃ |
| 存储温度 | -20 ℃ ~ +60 ℃ |
| 尺寸（宽 × 高 × 深） | 204.4 mm × 151 mm × 26.5 mm |
| 面板开孔 | 191.5 mm × 138 mm |
| 重量 | 约 0.6 kg |
| 软件适配 | CP400PB Panel Builder 400 |
产品深度介绍

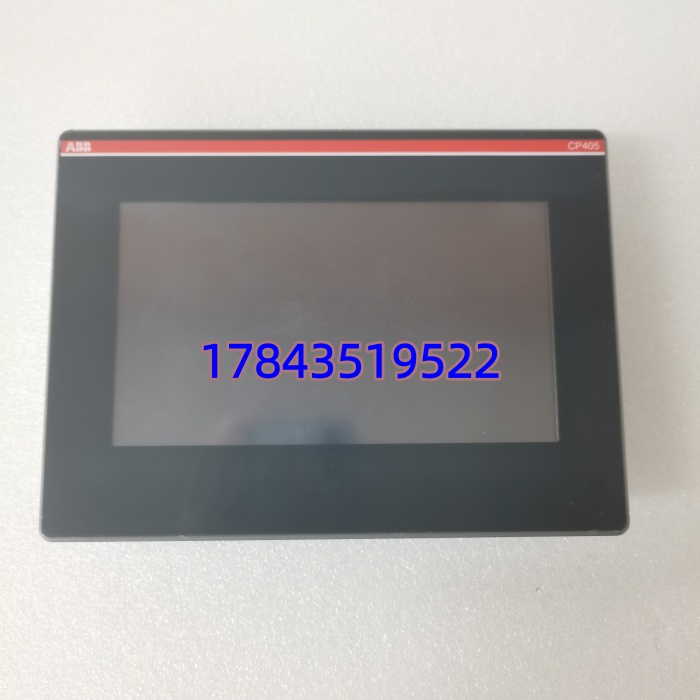

CP405 A0 1SAP500405R0001 是 ABB CP400 系列7 英寸工业级 HMI，专为 AC500 系列 PLC 设计，适配离散自动化与过程控制场景。
它采用高亮度 TFT 彩屏与电阻式触控，支持多语言显示、报警管理、配方功能及数据日志；搭载 ARM 处理器与大容量存储，界面响应快、图形渲染流畅，正面 IP65 防护，适配车间恶劣工况。
应用场景与行业案例
工程痛点
生产线现场需直观监控 + 快速操作，传统按钮 / 指示灯信息单一、布线复杂；普通商用屏不耐油污、粉尘，易故障，维护成本高。
典型应用场景
- 机械制造 – 机床 / 生产线操控设备状态可视化、参数设置、故障报警，适配冲压、装配、包装线。
- 电力行业 – 变电站 / 辅机监控高压设备数据显示、远程操作，适配高低压配电、电厂辅控系统。
- 食品医药 – 生产线 HMI温湿度 / 压力监控、配方管理，符合 GMP 清洁要求，防水易擦拭。
- 水处理 – 泵站 / 污水处理厂泵阀控制、液位 / 流量监测、数据记录，适配户外潮湿、粉尘环境。
- 物流仓储 – 分拣线 / AGV 调度节拍监控、故障提示、人工干预，适配高速分拣与智能仓储。
真实案例
去年 9 月，华东某食品厂包装线原用普通 HMI，因油污、水汽频繁死机，每周停机 2–3 次。更换 CP405 后，IP65 正面防护抵御油污水汽，搭配 AC500 PLC 稳定运行 3 个月无故障，停机时间减少 90%，维护成本大幅降低。
核心卖点与差异化
- 原生适配 AC500：与 ABB AC500 PLC 无缝对接，通信稳定、编程便捷。
- 高规格硬件：7 寸高清屏 + ARM 处理器 + 256MB 内存，界面流畅、多任务处理强。
- 工业级防护：正面 IP65，耐油污、防水溅、防尘，适配恶劣车间环境。
- 丰富通信：以太网 + 串口 + USB，支持多设备互联，适配复杂系统架构。
- 长寿命设计：电阻屏耐 100 万次触摸，LED 背光寿命长，MTBF>50,000 小时。
- 原厂质保：全新原装，1 年质保，提供出厂校准与测试报告。
