描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | CMA132 / 3DDE300412 |
| 适配系统 | ABB SYNPOL D 同步发电机励磁 + 继电保护整套控制系统 |
| 接线端子 | 多组橙色可拔插弹簧端子，适配 1.0~2.5mm² 铜芯线缆，分区布置模拟量 CT/PT、DI 保护触点、DO 跳闸输出 |
| 隔离设计 | 高压一次回路与控制逻辑侧独立 galvanic 隔离，阻断地环流、谐波干扰 |
| 供电来源 | SYNPOL 机架背板统一 24V DC，整机典型功耗 6W |
| 安装方式 | 标准 SYNPOL 机架横插式，背部专用排线对接主控背板，支持不停机热插拔 |
| 面板指示 | 多路双色 LED，分别显示电源、回路在线、超速 / 差动 / 失磁等保护触发状态 |
| 物理尺寸 | 210 mm × 135 mm × 45 mm，整机净重 0.62 kg |
| 工作温区 | -20 ℃ ~ +55 ℃机柜内；存储 – 40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95% RH，无冷凝工况 |
| 抗干扰标准 | IEC61000 工业四级 EMC，适配电厂变频器、励磁柜强电磁环境 |
| 配套部件 | CMA126 通讯模块、SYNPOL 主控单元、励磁调节功率单元成套使用 |
| 防护等级 | IP20 室内控制柜防护 |
产品深度介绍

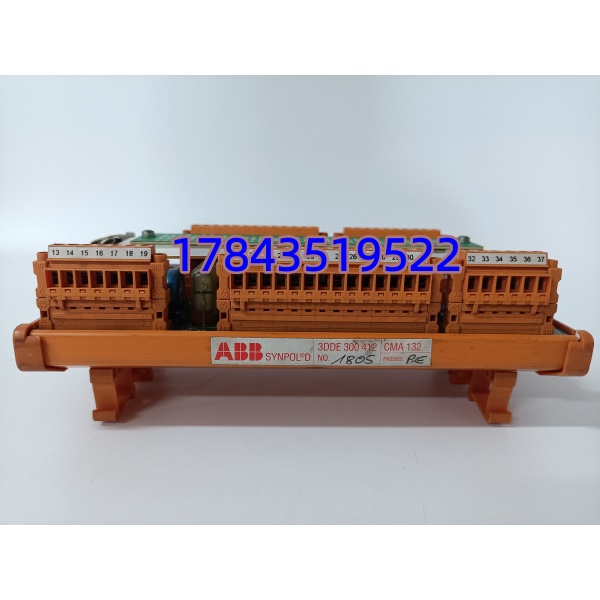

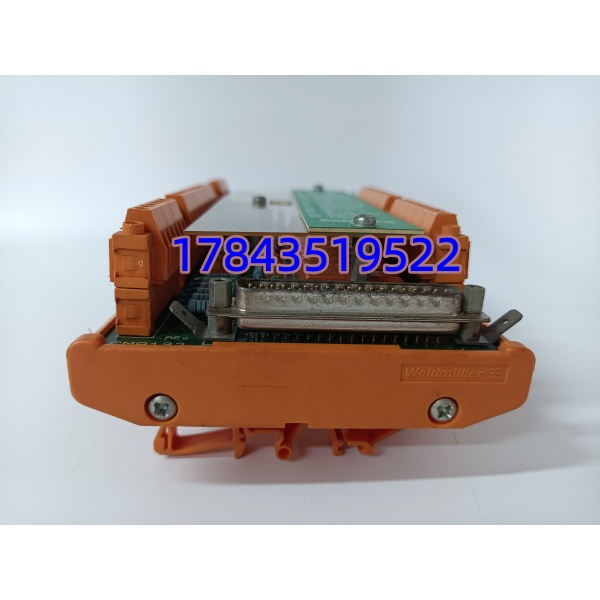

CMA132 3DDE300412 是 ABB SYNPOL D 发电机组系统标配端子隔离板，是一次测量、保护回路与数字主控之间的安全隔离接口，所有发电机 CT 电流、PT 电压、现场急停、超速、瓦斯、差动保护无源触点全部接入本底板，不直接插接主控卡件，避免一次侧故障冲击损坏核心控制板。板内分区布局端子：一侧接入机组互感器模拟信号，一侧接入保护开关量、跳闸输出；内置独立隔离阻容电路，有效抑制励磁变、大功率接触器产生的谐波与浪涌，杜绝保护误报、误跳闸。面板印刷完整回路定义，搭配状态 LED，运维无需上位软件即可直观判断哪一路保护回路动作、断线。采用分体插拔端子，检修时可单独拔出端子排，无需剪断现场线缆；背部专用扁平排线直连 SYNPOL 机架背板，和 CMA126 Modbus/Profibus 通讯卡配合，将全部测量、保护信号上传电厂后台监控系统。该型号生命周期已结束，原厂海外订货周期 8~12 周，存量电厂故障抢修优先选用现货 CMA132，原有二次接线无需重新敷设，直接复用。
应用场景与行业案例
工程痛点描述火电、水电自备电厂 SYNPOL D 励磁保护柜原配 CMA132 长期高温、粉尘工况运行，出现端子氧化、隔离电路老化、保护回路断线误告警故障。端子底板失效后，发电机差动、失磁、超速保护信号无法可靠上传主控，机组失去全套继电保护，只能限负荷运行；原厂成套备件供货周期超长，发电产能持续受限。同型号底板端子排布、背板接口、隔离逻辑完全兼容原有系统，替换后直接复用全部 CT/PT、保护触点线缆。
典型应用场景
- 火力发电厂 – 汽轮同步发电机励磁保护柜主发 CT/PT 测量、失磁、过负荷、差动保护信号分线隔离，故障跳闸回路转接。
- 水力发电站 – 水轮发电机组成套控制系统转速、油压、剪断销、过速保护开关量采集，励磁调节电压电流信号传输。
- 化工 / 钢铁自备电站 – 备用同步发电机组厂用电发电机过流、低电压、逆功率保护回路接口，配套余热锅炉机组监控。
- 生物质 / 垃圾焚烧电站 – 小型同步发电机控制柜多路现场无源保护触点集中分线隔离，适配多谐波、多接触器干扰环境。
真实工程案例河南某自备电厂 #2 汽轮发电机 SYNPOL D 控制柜 CMA132 多路端子氧化，差动保护频繁间歇性断线告警，机组长期限负荷 50% 运行。联系 ABB 原厂整机订货周期 10 周，厂区蒸汽、电力供应缺口持续扩大。采购当日调取全新 3DDE300412 现货，完成回路绝缘、隔离性能、72 小时满载模拟故障全套测试后专车发出。现场继保人员机架直接插拔替换底板，原有互感器、保护触点线缆完整复用，全部保护回路 LED 指示正常，差动断线告警彻底消除，机组恢复满负荷发电。该厂后续采购两块 CMA132 作为两台发电机组励磁柜常备备用端子板。
